Linhas de Transmissão – 6° Semestre de 2017 1



CABO DE COBRE VS ALUMINÍNIO
Jeferson Barbosa Silva

Instituto Luterano de Ensino Superior de Porto Velho – ILES
Universidade Luterana do Brasil - ULBRA
Av. João Goulart, 666, CEP 76.804-414 - Porto Velho – RO, Fone: (069) 3216-7600






Resumo: Tradicionalmente, condutores de alumínio têm sua
utilização restrita às linhas de transmissão de energia, cabos de
distribuição aérea e algumas poucas utilizações em instalações
de potência mais elevada. Nas demais aplicações, o cobre é
utilizado. Entretanto, nos últimos anos têm surgido outras
aplicações para condutores de alumínio, notadamente na
indústria automotiva e aeronáutica, sendo provável que surjam
outros usos para esses condutores em futuro próximo, dado o
aumento acentuado do custo do cobre nos últimos sete ou oito
anos.
Palavras Chaves: Cobre, alumínio, linhas, transmissão,
oxidação, corrente.
Abstract: Traditionally, aluminum conductors have their use
restricted to power transmission lines, overhead power cables
and a few uses in higher power installations. In other
applications, copper is used. However, in recent years other
applications for aluminum conductors have arisen, notably in the
automotive and aeronautics industry, and other uses for these
drivers are likely to emerge in the near future, given the sharp
increase in the cost of copper in the last seven or eight years.

Keywords: Copper, aluminum, lines, transmission, oxidation,
chain.
1 NOMECLATURA
Oxidação - É uma palavra do âmbito da química que significa a
perda de elétrons, mesmo que não seja causada pelo oxigênio.
Cobre – É um metal (de símbolo Cu, número atômico 29, peso
atômico 63,546), de cor vermelho-escura.
Alumínio – É um metal (Al) branco brilhante, leve, dúctil e
maleável, que o ar altera muito pouco. O alumínio funde a 660ºC
e sua densidade é 2,7. O composto mais importante é seu óxido,
a alumina.

2 INTRODUÇÃO
Há vários tipos de componentes que são capazes de conduzir
energia elétrica. Mesmo assim, do ponto de vista comercial, dois
são os principais: alumínio e cobre. O cobre é mais caro e,
comparativamente, mais pesado que o alumínio. Mas por que
então o alumínio ainda não é amplamente usado? Em que
situações cada material é usado? No final das contas, qual é o
material mais adequado e por quê? Esses e outros temas serão
abordados logo a seguir.
3 COBRE VS ALUMÍNIO
No geral, a principal aplicação do alumínio é em grandes redes
de transmissão. O cobre é a opção no caso de instalações
domésticas e urbanas.
 3.1 O Cobre
O cobre é um elemento químico de símbolo Cu (do latim
cuprum), número atômico 29 (29 prótons e 29 elétrons) e de
massa atómica 63,54 u. À temperatura ambiente o cobre
encontra-se no estado sólido. Classificado como metal de
transição, pertence ao grupo 11 (1B) da Classificação Periódica
dos Elementos. É um dos metais mais importantes
industrialmente, de coloração avermelhada, dúctil, maleável e
bom condutor de eletricidade. Conhecido desde a pré-história,
o cobre é utilizado atualmente, para a produção de materiais
condutores de eletricidade (fios e cabos), e em ligas metálicas
como latão e bronze

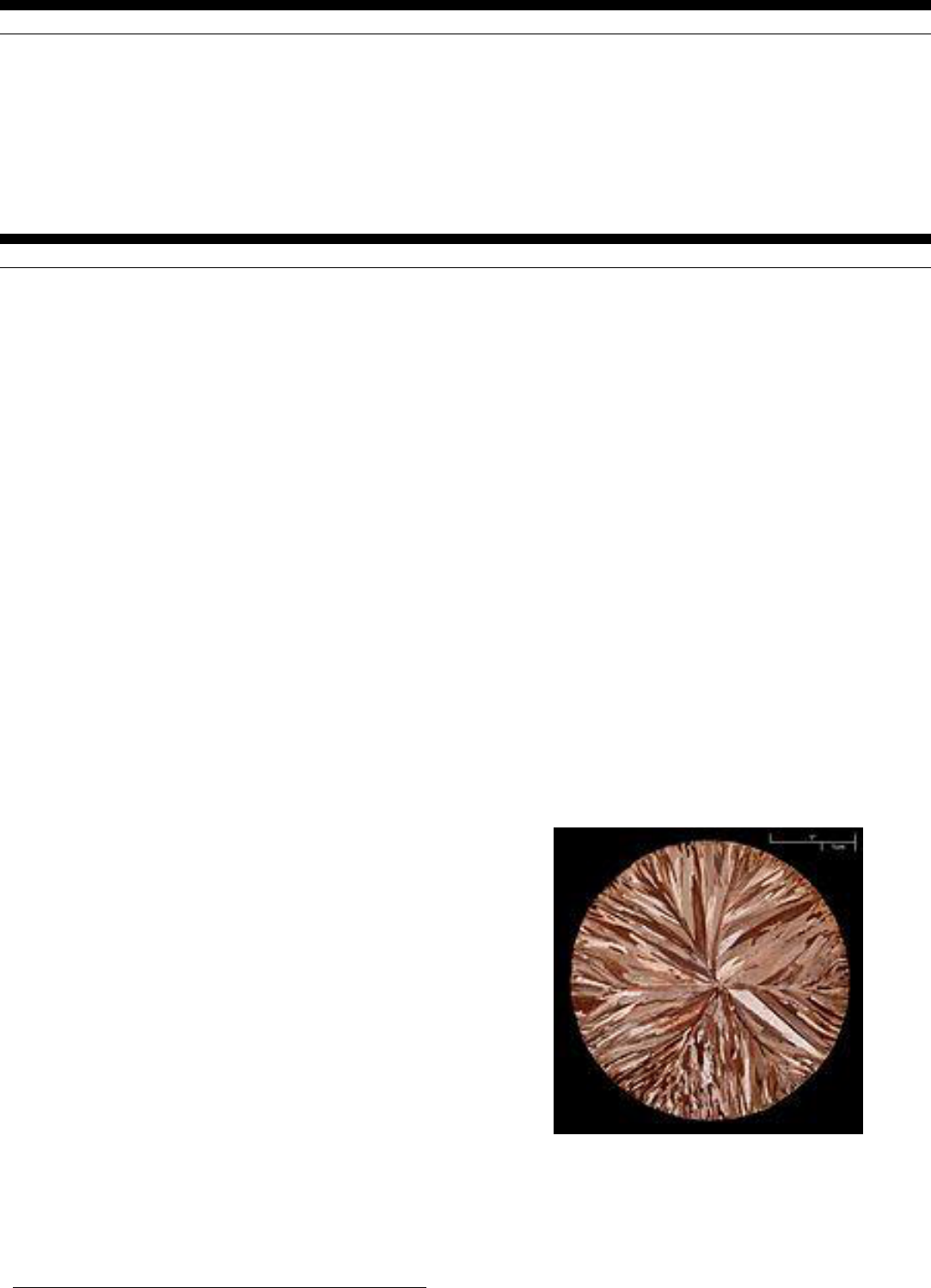

Fig. 1. Um disco de cobre.

3.1.1Cobre - História
O O cobre foi provavelmente o primeiro metal minerado e
trabalhado pelo homem.[1] Foi originalmente obtido como um
mineral nativo e posteriormente da fundição de minérios.
Estimativas iniciais da descoberta do cobre sugerem por volta de Trabalho apresentado em 17/04/17
2
9000 a.C. no Oriente Médio. Foi o mais importante dos materiais
da humanidade durante a Era do Cobre e Bronze. Objetos de
cobre de 6000 a.C. foram encontrados em Çatal Höyük,
Anatolia.[2] Em 5000 a.C. já se realizava a fusão e refinação do
cobre a partir de óxidos como a malaquita e azurita. Os primeiros
indícios de utilização do ouro não foram vislumbrados até 4000
a.C. Descobriram-se moedas, armas, utensílios domésticos
sumérios de cobre e bronze de 3000 a.C., assim como egípcios
da mesma época, inclusive tubos de cobre. Os egípcios também
descobriram que a adição de pequenas quantidades de estanho
facilitava a fusão do metal e aperfeiçoaram os métodos de
obtenção do bronze; ao observarem a durabilidade do material
representaram o cobre com o Ankh, símbolo da vida eterna. Na
antiga China o uso do cobre é conhecido desde, pelo menos,
2000 anos antes da nossa era, e em 1200 a.C. já fabricavam-se
bronzes de excelente qualidade estabelecendo um manifesto
domínio na metalurgia sem comparação com a do Ocidente.
Na Europa o homem de gelo encontrado no Tirol (Itália) em
1991, cujos restos têm uma idade de 5300 anos, estava
acompanhado de um machado de cobre com uma pureza de
99,7%, e os elevados índices de arsênico encontrados em seu
cabelo levam a supor que fundiu o metal para a fabricação da
ferramenta. O cobre é um metal de transição avermelhado, que
apresenta alta condutibilidade elétrica e térmica, só superada
pela da prata. É possível que o cobre tenha sido o metal mais
antigo a ser utilizado, pois se têm encontrado objetos de cobre
de 8700 a.C.
Pode ser encontrado em diversos minerais e pode ser encontrado
nativo, na forma metálica, em alguns lugares. Fenícios
importaram o cobre da Grécia, não tardando em explorar as
minas do seu território, como atestam os nomes das cidades
Calce, Calcis e Calcitis (de χαλκος, bronze), ainda que tenha
sido Chipre, a meio caminho entre Grécia e Egito, por muito
tempo o país do cobre por excelência, ao ponto de os romanos
chamarem o metal de aes cyprium ou simplesmente cyprium e
cuprum, donde provém o seu nome. Além disso, o cobre foi
representado com o mesmo signo que Vênus (a afrodite grega),
pois Chipre estava consagrada a deusa da beleza e os espelhos
eram fabricados com este metal. O símbolo, espelho de Vênus
da mitologia e da alquimia, modificação do egípcio Ankh, foi
posteriormente adotado por Carl Linné para simbolizar o gênero
feminino(♀). O uso do bronze predominou de tal maneira
durante um período da história da humanidade que terminou
denominando-se «Era do Bronze». O período de transição entre
o neolítico (final da Idade da Pedra) e a Idade do Bronze foi
denominado período calcolítico (do grego Chalcos), limite que
marca a passagem da pré-história para a história.
3.1.2 Cobre - Isótopos
O Na natureza são encontrados dois isótopos estáveis: Cu-63 e
Cu-65, sendo o mais leve o mais abundante ( 69,17% ). Se tem
caracterizado 25 isótopos radioativos, sendo os mais estáveis o
Cu-67, Cu-64 e Cu-61 com vidas médias de 61,83 horas, 12,7
horas e 3,333 horas respectivamente. Os demais radioisótopos,
com massas atômicas desde 54,966 (Cu-55) a 78,955 (Cu-79),
têm vidas médias inferiores a 23,7 minutos, e a maioria não
alcançam os 30 segundos. O cobre apresenta, ainda, 2 estados
metaestáveis. Os isótopos mais leves que o Cu-63 estável se
desintegram principalmente por captura eletrônica originando
isótopos de níquel, os mais pesados que o isótopo Cu-65 estável
se desintegram por emissão beta dando lugar a isótopos de zinco.
O isótopo Cu-64 se desintegra dos dois modos, por captura
eletrônica ( 69% ) e os demais por desintegração beta.
3.1.3 Cobre - Características e Propriedades Físicas
O cobre ocupa a mesma família na tabela periódica que a prata
e o ouro. Em termos de estrutura eletrônica, o cobre tem um
elétron orbital em cima de uma cheia escudo do elétron(o elétron
que faz as ligações) , que faz ligações metálicas . A prata e o
ouro são semelhantes. O cobre é normalmentefornecido, como
quase todos os metais de uso industrial e comercial, em um grão
fino de formulário policristalino . Metais policristalinos tem
mais força do que formas monocristalinas, e a diferença é maior
para o menor grão (de cristal) em tamanho. É facilmente
trabalhado, sendo que ele tem ambas as propriedades de dúctil e
maleável.
A facilidade com que pode ser levado a cabo o torna útil para
trabalhos elétricos, assim como sua alta condutividade elétrica.
O cobre tem um tom avermelhado, alaranjado ou cor
acastanhada devido a uma fina camada de manchas (incluindo
óxidos ). O cobre puro é rosa ou cor de pêssego. Cobre junto de
ósmio (azulada), césio e de ouro (tanto amarelo) são os únicos
quatro metais elementais com uma cor natural que não o cinza
ou prata. Cobre resultados cor característica de sua configuração
eletrônica.
3.1.4 Cobre - Características e Propriedades Elétricas
A estrutura eletrônica torna comparáveis o cobre, prata e o ouro,
semelhantes em muitos aspectos: os três têm alta condutividade
térmica e elétrica, e os três são maleáveis. Entre os metais puros
na temperatura ambiente , o cobre tem a segunda maior
condutividade elétrica e térmica , depois da prata , com uma
condutividade de 59,6 × 106S/m. Este valor alto é devido à
praticamente todos os elétrons na camada de valência (um por
átomo) tomarem parte na condução.
 O resultado são elétrons livres no montante de cobre para uma
densidade de carga enorme de 13,6 × 109C/m3. Esta alta
densidade de carga é responsável pela mais lenta velocidade de
deriva das correntes em cabos de cobre, onde a velocidade de
deriva pode ser calculado como a relação entre a densidade da
corrente de densidade de carga. Por exemplo, em uma densidade
de corrente de 5 × 10 6A/m² , a densidade de corrente máxima
presente na fiação da casa e distribuição da rede, a velocidade de
deriva é apenas um pouco mais de ⅓ mm/s. Durante o século
XX nos Estados Unidos, a popularidade temporária do alumínio
para uso doméstico na fiação elétrica resultou em muitas casas
com uma combinação de cobre e alumínio fiação necessitando o
contato físico entre os dois metais para fornecer uma conexão
elétrica.
 Devido a corrosão galvânica , algumas questões foram
experimentados por proprietários e empreiteiros de habitação.
Em eletrônica, a pureza do cobre é expresso em noves : 4N para
99,99% e 6N para 99,9999%. Quanto maior o número, mais puro
o cobre é.


Fig. 2. Metal vermelho-alaranjado.
Linhas de Transmissão – 6° Semestre de 2017 3


3.1.5 Cobre – Características Biológicas
O cobre é um elemento essencial à vida em geral, participando
no caso do organismo humano no processo de fixação do ferro
na hemoglobina do sangue. Grandes concentrações são
encontradas no cérebro e fígado. Em certos organismos chega a
assumir o papel do ferro em integrar moléculas responsáveis
pelo transporte de oxigênio, a exemplo da hemocianina cuprosa,
o que inusitadamente confere a esses animais um sangue de
coloração azulada ao invés do vermelho tradicional. Através do
sangue azul dos Límulos (uma espécie de caranguejo) produz-se
uma substância conhecida por Limulus Amebocyte Lysate cujo
poder bactericida e anti-endotoxinas é bem conhecido. O litro de
sangue desse animal chega a casa dos milhares de dólares no
mercado associado. A sangria pode ser feita de forma controlada
e sem o óbito do animal, e durante a vida útil um único espécime
pode render mais de 2500 dólares americanos.
3.1.6 Cobre – Ligas metálicas
Os cobres debilmente ligados são aqueles que contém uma
porcentagem inferior a 3 de algum elemento adicionado para
melhorar alguma das características do cobre como a
maquinabilidade (facilidade de mecanização), resistência
mecânica e outras, conservando a alta condutibilidade elétrica e
térmica do cobre. Os elementos utilizados são estanho, cádmio,
ferro, telúrio, zircônio, crômio e berílio. Outras ligas de cobre
importantes são latões (zinco), bronzes (estanho),
cuproalumínios (alumínio), cuproníqueis (níquel), cuprosilícios
(silício) e alpacas (níquel-zinco).

Fig. 3. Contaminação de água por cobre

Todos os compostos de cobre deveriam ser tratados como se
fossem tóxicos; uma quantidade de 30 g de sulfato de cobre é
potencialmente letal em humanos. O metal em pó é combustível,
inalado pode provocar tosse, dor de cabeça e dor de garganta,
recomenda-se evitar a exposição laboral e a utilização de
protetores como óculos, luvas e máscaras. O valores limites
ambientais são de 0,2 mg/m³ para vapor de cobre e 1 mg/m³ para
o pó e névoas. Reage com oxidantes fortes tais como cloratos,
bromatos e iodatos, originando o perigo de explosões. A água
com conteúdo em cobre superiores a 1 mg/l pode contaminar as
roupas e objetos lavados com ela, e conteúdos acima de 5 mg/L
tornam a água colorida com sabor desagradável. A Organização
Mundial da Saúde (OMS) no Guia para a qualidade da água
potável recomenda um nível máximo de 2 mg/L , mesmo valor
adotado na União Europeia. Nos Estados Unidos a Agência de
Proteção Ambiental tem estabelecido um limite de 1,3 mg/L. As
atividades mineiras podem provocar a contaminação de rios e
águas subterrâneas com cobre e outros metais, tanto durante a
exploração como uma vez abandonada. O derramamento
mostrado na foto provem de uma mina abandonada em Idaho. A
coloração turquesa da água e rochas se deve a presença de
precipitados de cobre..
3.2 Alumínio
O alumínio é um elemento químico de símbolo Al e número
atômico 13 (treze prótons e treze elétrons ) com massa 27 u. Na
temperatura ambiente é sólido, sendo o elemento metálico mais
abundante da crosta terrestre. Sua leveza, condutividade elétrica,
resistência à corrosão e baixo ponto de fusão lhe conferem uma
multiplicidade de aplicações, especialmente nas soluções de
engenharia aeronáutica. Entretanto, mesmo com o baixo custo
para a sua reciclagem, o que aumenta sua vida útil e a
estabilidade do seu valor, a elevada quantidade de energia
necessária para a sua obtenção reduz sobremaneira o seu campo
de aplicação, além das implicações ecológicas negativas no
rejeito dos subprodutos do processo de reciclagem, ou mesmo
de produção do alumínio primário. É dado a Friedrich Wöhler o
reconhecimento do isolamento do alumínio, em 1827.

Fig. 4. Linhas espectrais do alumínio

3.2.1 Alumínio – Características principais
O alumínio é um metal leve, macio e resistente. Possui um
aspecto cinza prateado e fosco, devido à fina camada de óxidos
que se forma rapidamente quando exposto ao ar. O alumínio não
é tóxico como metal, não-magnético, e não cria faíscas quando
exposto a atrito. O alumínio puro possui tensão de cerca de 19
megapascal (MPa) e 400 MPa se inserido dentro de uma liga.
Sua densidade é aproximadamente de um terço do aço ou cobre.
É muito maleável, muito dúctil, apto para a mecanização e
fundição, além de ter uma excelente resistência à corrosão e
durabilidade devido à camada protetora de óxido. É o segundo
metal mais maleável, sendo o primeiro o ouro, e o sexto mais
dúctil. Por ser um bom condutor de calor, é muito utilizado em
panelas de cozinha.
4
3.2.2 Alumínio – Aplicações
O alumínio puro é mais dúctil em relação ao aço , porém suas
ligas com pequenas quantidades de cobre, manganês, silício,
magnésio e outros elementos apresentam uma grande
quantidade de características adequadas às mais diversas
aplicações. Estas ligas constituem o material principal para a
produção de muitos componentes dos aviões e foguetes.
Quando se evapora o alumínio no vácuo, forma-seum
revestimento que reflete tanto a luz visível como a
infravermelha, sendo o processo mais utilizado para a fabricação
de refletores automotivos , por exemplo. Como a capa de óxido
que se forma impede a deterioração do revestimento, utiliza-se
o alumínio para a fabricação de espelhos de telescópios, em
substituição aos de prata. Devido à sua grande reatividade
química é usado, quando finamente pulverizado, como
combustível sólido para foguetes e para a produção de
explosivos. Ainda usado como ânodo de sacrifício e em
processos de aluminotermia para a obtenção de metais.
Outros usos do alumínio são:
 Meios de Transporte: Como elementos estruturais em
aviões, barcos, automóveis, bicicletas, tanques, blindagens
e outros; na Europa têm sido utilizado com frequência para
formar caixas de trens.
 Embalagens: Papel-alumínio, latas, embalagens Tetra Pak e
outras.
 Construção civil: Janelas, portas, divisórias, grades e outros.
 Bens de uso: Utensílios de cozinha, ferramentas e outros.
 Transmissão elétrica: Ainda que a condutibilidade elétrica
do alumínio seja 60% menor que a do cobre, o seu uso em
redes de transmissão elétricas de alta tensão é compensado
pelo seu menor custo e densidade, permitindo maior
distância entre as torres de transmissão, onde é aplicado
revestindo um feixe de arame de aço que suporta a força de
estiramento e deixa o conjunto insensível aos ventos.
 Como recipientes criogênicos até -200 °C e, no sentido
oposto, para a fabricação de caldeiras.
 Observação: As ligas de alumínio assumem diversas formas
como a duralumínio.
 Descobriu-se recentemente que ligas de gálio-alumínio em
contato com água produzem uma reação química dando
como resultado hidrogênio, por impedir a formação de
camada protetora (passivadora) de óxido de alumínio e
fazendo o alumínio se comportar similarmente a um metal
alcalino como o sódio ou o potássio. Tal propriedade é
pesquisada como fonte de hidrogênio para motores, em
substituição aos derivados de petróleo e outros
combustíveis de motores de combustão interna.
3.2.3 Alumínio – História
Tanto na Grécia como na Roma antigas se empregava a pedra-
ume (do latim alūmen ), um sal duplo de alumínio e potássio,
como mordente em tinturaria e adstringente em medicina, uso
ainda em vigor. Geralmente é dado a Friedrich Wöhler o
reconhecimento do isolamento do alumínio, fato que ocorreu em
1827, apesar de o metal ter sido obtido impuro alguns anos antes
pelo físico e químico Hans Christian Ørsted.
Em 1807, Humphrey Davy propôs o nome aluminum para este
metal ainda não descoberto. Mais tarde resolveu-se trocar o
nome para aluminium por coerência com a maioria dos outros
nomes latinos dos elementos, que usam o sufixo -ium. Desta
maneira ocorreu a derivação dos nomes atuais dos elementos em
outros idiomas. Entretanto, nos Estados Unidos, com o tempo se
popularizou a outra forma, hoje admitida também pela IUPAC.
Apesar do alumínio ser um metal encontrado em abundância na
crosta terrestre (8,1%) raramente é encontrado livre. Suas
aplicações industriais são relativamente recentes, sendo
produzido em escala industrial a partir do final do século XIX.
Quando foi descoberto verificou-se que a sua separação das
rochas que o continham era extremamente difícil.
Como consequência, durante algum tempo, foi considerado um
metal precioso, mais valioso que o ouro. Com o avanço dos
processos de obtenção os preços baixaram continuamente até
colapsar em 1889, devido à descoberta anterior de um método
simples de extração do metal. Atualmente, um dos fatores que
estimulam o seu uso é a estabilidade do seu preço, provocada
principalmente pela sua reciclagem. Em 1859, Henri Sainte-
Claire Deville anunciou melhorias no processo de obtenção, ao
substituir o potássio por sódio e o cloreto simples pelo duplo.
Posteriormente, com a invenção do processo Hall-Héroult em
1886, simplificou-se e barateou-se a extração do alumínio a
partir do mineral. Este processo, juntamente com o processo
Bayer , descoberto no mesmo ano, permitiram estender o uso do
alumínio para uma multiplicidade de aplicações até então
economicamente inviáveis.
O processo Hall-Héroult envolveu os trabalhos independentes e
praticamente simultâneos do americano Charles Martin Hall
(1886) e do francês Paul Héroult (1888), jovens cientistas com
menos de 27 anos na época da descoberta do processo. A
recuperação do metal a partir da reciclagem é uma prática
conhecida desde o início do século XX. Entretanto, foi a partir
da década de 1960 que o processo se generalizou, mais por
razões ambientais do que econômicas. O processo ordinário de
obtenção do alumínio ocorre em duas etapas: a obtenção da
alumina pelo processo Bayer e, posteriormente, a eletrólise do
óxido para obter o alumínio.
A elevada reatividade do alumínio impede extraí-lo da alumina
mediante a redução, sendo necessário obtê-lo através da
eletrólise do óxido, o que exige este composto no estado líquido.
A alumina possui um ponto de fusão extremamente alto (2072
°C) tornando inviável de forma econômica a extração do metal.
Porém, a adição de um fundente, no caso a criolita, permite que
a eletrólise ocorra a uma temperatura menor, de
aproximadamente 1000 °C."
3.2.4 Alumínio – Isótopos
O alumínio possui nove isótopos , cujas massas atômicas variam
entre 23 e 30 u. Somente o Al-27, estável, e o Al-26, radioativo
com uma vida média de 7,2×105 anos, são encontrados na
natureza. O Al-26 é produzido na atmosfera a partir do
bombardeamento do argônio por raios cósmicos e prótons. Os
isótopos têm aplicação prática na datação de sedimentos
marinhos, gelos glaciais, meteoritos, etc. A relação Al-26 / Be-
10 é empregada na análise de processos de transporte,
deposição, sedimentação e erosão a escalas de tempo de milhões
de anos. O Al-26 cosmogênico se aplicou primeiro nos estudos
da Lua e dos meteoritos. Estes corpos espaciais se encontram
submetidos a intensos bombardeios de raios cósmicos durante
suas viagens espaciais, produzindo-se uma quantidade
significativa de Al-26. Após o impacto contra a Terra, a
atmosfera que filtra os raios cósmicos detém a produção de Al-
26, permitindo determinar a época em que o meteorito caiu.
Linhas de Transmissão – 6° Semestre de 2017 5
3.2.5 Alumínio transparente
O alumínio transparente é hoje uma realidade. Sua descoberta
foi prevista no filme de ficção científica Star Trek 4 (Jornada nas
Estrelas 4). O alumínio transparente, trata-se de um oxinitrato
policristalino de alumínio, comercialmente chamado também de
ALON. Trata-se de uma cerâmica transparente cristalizada sobre
átomos de alumínio. Apesar de ser uma cerâmica, é muito mais
resistente que o vidro blindado, e seu desenvolvimento foi
inicialmente buscado pelo exército americano para a construção
de janelas em veículos blindados. O alumínio transparente é
muito mais resistente, leve e fino que o vidro blindado,
oferecendo diversas vantagens para a blindagem de veículos.
Apresenta diversas outras vantagens sobre o vidro, e para uso
civil já está sendo usado em leitores de código de barras em
supermercados devido ao seu alto índice de transparência para
luz visível e ultravioleta. Todo o mercado pode se beneficiar
dessa descoberta, dependendo somente da queda do preço desse
produto, pois o método de produção do ALON é ainda 5 vezes
mais caro que o vidro blindado. Muitas pesquisas estão
avançando nesse campo, basta lembrar que o alumínio já foi
considerado metal nobre devido ao mesmo problema (alto custo
de fabricação) e hoje é um material muito barato.
3.2.6 Alumínio– Precauções
Segundo a Organização Mundial da Saúde, atualmente se
entende que a dose semanal tolerável é de 1 mg de alumínio por
quilograma de massa corporal. Portanto, uma pessoa de 50 kg
teria uma dose tolerável de 50 mg de alumínio por semana. O
alumínio é um dos poucos elementos abundantes na natureza
que parecem não apresentar nenhuma função biológica
significativa. Algumas pessoas manifestam alergia ao alumínio,
sofrendo dermatites ao seu contato, inclusive desordens
digestivas ao ingerir alimentos cozidos em recipientes de
alumínio.
Para as demais pessoas o alumínio não é considerado tão tóxico
como os metais pesados, ainda que existam evidências de certa
toxicidade quando ingerido em grandes quantidades. Em relação
ao uso de recipientes de alumínio não se têm encontrado
problemas de saúde, estando estes relacionados com o consumo
de antiácidos e antitranspirantes que contêm este elemento.
Tem-se sugerido que o alumínio possa estar relacionado com a
doença de Alzheimer, ainda que esta hipótese não tenha
comprovação conclusiva. O Alumínio é um dos elementos mais
abundantes na crosta terrestre na forma de óxido de alumínio
(Al2O3). Talvez por causa disto ele é tido como inofensivo mas
a exposição a altas concentrações pode causar problemas de
saúde principalmente quando na forma de íons em que ele é
solúvel em água. Sua concentração parece ser maior em lagos
ácidos. Nestes lagos o número de peixes e anfíbios está
diminuindo devido a reações de íons de alumínio com proteínas
nos alevinos de peixes e embriões de anfíbios.

Fig. 5 Amostra de alumínio

3.2.7 Alumínio – Efeitos sobre plantas
Alumínio é um dos principais fatores que reduzem o
crescimento das plantas em solos ácidos. Embora seja
geralmente inofensivo para o crescimento das plantas em solos
de pH neutro, a concentração em solos ácidos de Al3+ aumenta
o nível de cátions e perturba o crescimento da raiz. A maioria
dos solos ácidos estão saturados de alumínio ao invés de íons de
hidrogênio. A acidez do solo é, portanto, um resultado de
hidrólise de compostos de alumínio.
3.2.8 Alumínio – Etimologia
Palavra proposta por sir Humphrey Davy, no fim do século
XVIII. Inicialmente foi chamado de alumium ou aluminum; este
último, adotado nos Estados Unidos; mas, na Inglaterra e em
muitos outros paises, alumínium, com a terminação ium, usual
para os metais. O nome foi escolhido devido ao alume, sal
mineral usado como adstringente, que em latim se chamava
alumen, "sal amargo", com a mesma origem do Grego
aludoimos, "amargo".
3.3. Condutor cobre ou alumínio?
Antes de iniciarmos nossas considerações, convém recordar
algumas características dos dois metais em análise:
– densidade do cobre (dCu) = 8,89g/cm³
– densidade do alumínio (dAl) = 2,703 g/cm³
– resistividade do cobre (ρCu) = 17,241 Ω.mm²/km
– resistividade do alumínio (ρAl) = 28,264 Ω.mm²/km
Como a resistividade do alumínio é maior que a do cobre, para
conduzir a mesma corrente, a seção do condutor de alumínio
deve ser maior que a do cobre. Mesmo assim, a massa de
alumínio será menor que a do cobre, uma vez que a densidade
do alumínio é 30% da densidade do cobre:
(Peso do cobre)/(Peso do Alumínio)= (17,241 x 8,89)/(28,264 x
2,703) = 2
Ou seja, o condutor de alumínio teria a metade do peso do
condutor de cobre.
3.3.1 Cobre vs Alumínio – Custo e Preço
O custo do quilograma de cobre é maior que o de alumínio. Na
ocasião em que este artigo estava sendo escrito, o custo do
alumínio era de cerca de US$ 2,00 por quilograma, enquanto o
custo do cobre era de cerca de US$ 8,00 por quilograma.
Considerando que a fabricação do condutor cause um acréscimo
de US$ 200 por tonelada dos dois metais (em geral, a fabricação
do condutor de alumínio é mais cara por tonelada que a de
cobre), o custo do condutor de alumínio ficaria em US$ 2,20/kg
e o de cobre em US$ 8,20/kg. Isso faz com que o custo do
condutor de cobre seja (8,20 / 2,20) x 2 = 7,45 vezes maior que
o custo do condutor equivalente de alumínio.
É verdade que, atualmente, o alumínio esta com um preço menor
que a média do mercado mundial, enquanto o cobre está com um
valor dentro de sua média. Em geral, a relação de custo
cobre/alumínio varia de um fator de 5 a 8 (ou seja, o condutor
de cobre é de 5 a 8 vezes mais caro que o condutor equivalente
de alumínio). Mas então, por que o cobre tem sido usado
preferencialmente, onde o peso não é um fator fundamental,
como nas linhas aéreas? É preciso lembrar que, antes de 2003, o
preço do cobre variava entre US$ 1.000 e US$ 1.500 por
tonelada, enquanto a variação do preço do alumínio era entre
US$ 1.300 e US$ 1.700, havendo épocas em que a tonelada do
6
alumínio e do cobre tinha quase o mesmo preço. Desse ano em
diante, os dois metais sofreram altas e baixas em seu preço, mas
o do cobre cresceu mais e, nos últimos anos, a relação de custos
entre o alumínio e o cobre tem sido próxima de 1:4. Ou seja, usar
o cobre sempre foi mais oneroso, mas a relação atual está muito
grande e mantendo-se por muito tempo.
3.3.2 Cobre vs Alumínio – Restrições
Até o momento, a conclusão óbvia seria que o uso de condutores
de alumínio proporcionaria uma economia fantástica; assim, por
que ainda se utilizam condutores de cobre na grande maioria dos
cabos elétricos?
Em primeiro lugar, quando exposta ao ar, a superfície do
alumínio fica recoberta por uma camada invisível de óxido, de
características altamente isolantes e de difícil remoção. Nas
conexões com alumínio, um bom contato só será conseguido
com a ruptura desta camada, e o principal motivo da utilização
de conectores de pressão e aparafusados é essa ruptura. O cobre
não traz este problema. Além disso, o alumínio escoa com
pequenas pressões, afrouxando as conexões. Com esse
afrouxamento, há a possibilidade de formação de óxido, que
eleva a resistência elétrica da conexão e provoca seu
aquecimento, que é uma causa potencial de incêndio em
instalações de cabos isolados.
Por estes dois motivos, as conexões de cabos de alumínio têm
de ser inspecionadas rotineiramente por pessoal especializado.
Assim, a norma brasileira de instalações elétricas de baixa
tensão (ABNT NBR 5410), em sua seção referente a condutores,
traz diversas restrições ao uso de condutores de alumínio.
Essas restrições são quanto a locais – por exemplo, onde exista
alta densidade de ocupação e condições de fuga difíceis, como
hotéis e hospitais, é terminantemente proibido o uso de cabos
com condutores de alumínio -, seções (especificando seções
maiores como sendo as mínimas, indiretamente se limita o uso
dos condutores de alumínio a instalações de maior potência,
onde deve haver um responsável técnico que saiba fazer as
inspeções) e, cumulativamente, restringe-se o uso desses
condutores onde explicitamente exige-se que a instalação e
manutenção sejam feitas por pessoal qualificado.
Outro problema é que a maioria dos circuitos é constituída por
condutores e conexões de cobre. Como o alumínio e o cobre
estão separados eletro quimicamente por 2 V, existe uma
predisposição da conexão cobre-alumínio à corrosão galvânica.
Por fim, nos últimos anos tem crescido muito a utilização de
condutores flexíveis, onde antes eram utilizados condutores
rígidos. A diferença entre condutores rígidos e flexíveis é o
número de fios – e, consequentemente, o diâmetro desses fios –
que compõem o condutor. Por exemplo, um condutor de cobre
de seção 25 mm² pode ter constituições tais como:
– 1 fio de diâmetro 5,64 mm (rígida);
– 7 fios de diâmetro 2,14 mm (rígida);
– 126 fios de diâmetro 0,50mm (flexível);
– 196 fios de diâmetro 0,40 mm (flexível);
– 783 fios de diâmetro 0,20 mm (extra flexível).
A liga de alumínio normalmente utilizada em condutores
isolados não é adequada para fios com diâmetros menores que
cerca de 1 mm. Fios muito finos alongam-se durante o processo
e quebram-se no manuseio. Entretanto, existem ligas especiais
que permitem a fabricação de fios finos, com características
semelhantes às dos fios de cobre e mantendo a resistividade das
ligas tradicionais. Até o momento, seu uso tem se restringido a
cabos para usos especiais, como na indústria automotiva e
aeroespacial.
3.3.3 Cobre vs Alumínio – mesma resistência?
Não exatamente. A resistência do alumínio é 65% mais alta que
a do cobre. Por conseqüên-cia, para conduzir a mesma corrente
elétrica, um cabo de alumínio vai precisar de um cruza-mento de
seção 65% maior que o correspondente a um cabo de cobre.Mas,
essa não é toda a história! Além de ser menos condutivo, o
alumínio é três vezes maisleve que o cobre. Deste modo, o cobre
e o alumínio têm cada um suas próprias característi-cas de
aplicação.
3.3.4 Alumínio vs Cobre – Qual é o condutor a ser usado em
cabos elétricos em residências e escritórios?
O cobre é utilizado em residências e escritórios por vários
motivos práticos. Os terminais deconexão e tomadas feitos de
alumínio seriam muito maiores, o que é pouco prático. Os
cabosseriam mais espessos, sendo necessários condutores ou
rodapés elétricos maiores. Além disso,os cabos de cobre estão
compostos por uma quantidade de finos fios de cobre, resultando
emum cabo altamente flexível e de fácil introdução nos
conduítes.Existe outra razão pela preferência do cobre em
edifícios: é um material que permite cone-xões do tipo cabo-
rosca (ver figura), que são muito convenientes. Estas conexões
não podemser utilizadas com cabos de alumínio. Sob a pressão
da rosca, o alumínio poderia crescer,resultando em uma conexão
fraca que apresenta risco de fogo.
3.3.5 Alumínio vs Cobre – Existem outros critérios importantes
além da condutividade e densidade??
Sim, existem O cobre possui ótimas características que o tornam
um condutor de equipamen-tos elétricos por excelência .
Mecanicamente é um material mais forte que o alumínio, e,
porconseqüência, mais durável. Isto é especialmente verdadeiro
para aplicações em instânciascomplexas, como guinchos para
puxar automóveis, cabos magnéticos para motores ou cabosde
poder em ambientes industriais.Seu coeficiente de expansão
térmica também é baixo, o que significa que não se
expandemuito quando aquecido.
Deverá ser deixado menos espaço livre para a expansão do
materialna aplicação. O cobre tem igualmente maior capacidade
térmica que o alumínio (when refe-renced per volume unit),
portanto pode processar mais calor em processos passageiros.Os
designs em cobre geralmente resultam em aplicações elétricas
mais compactas. Esta com-pactação também protege os
materiais da não-condutividade da aplicação. Como
resultado,um design feito em cobre pode acabar sendo mais leve
que seu equivalente em alumínio, ape-sar do maior peso do
cobre.
3.4. Em linhas de transmissão
Os condutores das linhas de transmissão, são considerados
oselementos ativos por estarem normalmente energizados,
sendo a sua escolhabaseada em função das características
técnicas e econômica, ou sejaassegurar que a linha transfira a
potência necessária a um custo razoável,visando o bom
desempenho do sistema de transmissão. Para atendimento aesta
premissa, os condutores devem ser selecionados com
suficientecapacidade técnica para atender as condições de
regime normal e deemergência. O custo dos condutores
representa cerca de 60% do custo dosmateriais de uma linha de
transmissão, restando 40% para os demaiscomponentes, daí a
importância para o dimensionamento correto dos mesmos.
Linhas de Transmissão – 6° Semestre de 2017 7
3.4.1. Alta condutibilidade
O material deve ter baixa resistência elétrica, de modo que
asperdas por efeito joule possam ser mantidas, dentro de
limiteseconomicamente rentáveis, considerando o custo de
transporte deenergia.
3.4.2. Elevada resistência mecânica
A resistência mecânica é responsável pela integridade física dos
condutores, garantindo a continuidade do serviço e segurança
das instalações. Quanto maior for a resistência mecânica, mais
econômico será o projeto da linha, com o aumento do
rendimento de utilização das estruturas.
3.4.3Baixo peso específico
Quanto menor o peso específico dos condutores, menores serão
os esforços mecânicos transmitidos as estruturas,
conseqüentemente serão utilizadas estruturas mais leves e mais
econômicas.
3.4.4. Alta resistência a oxidação
O material deve ser resistente às condições agressivas do
ambiente uma vez que com a oxidação ocorre a, perda da secção
útil do condutor, provocando a redução da sua resistência
mecânica e eventual ruptura do condutor. Os materiais que
atendem a estas características são: cobre, alumínio, bem como
ligas de alumínio, que são empregados em larga escala
comercial atualmente.
Inicialmente foram utilizados os cabos de cobre que
apresentavam como vantagens, alta condutibilidade, elevada
resistência mecânica, além de alta resistência à corrosão e
elevado peso específico exigindo estruturas mais robustas. Em
1895 foram construídas as primeiras linhas de transmissão com
cabos de alumínio, que naquela época apresentavam as
desvantagens de ter um preço mais elevado e de menor
resistência mecânica quando comparado com o cobre.
A partir de 1908, com a invenção dos cabos de alumínio com
alma de aço, CAA ou ACSR (Aluminium Conductor Steel
Reinforced) foram utilizados com sucesso em 1913 na linha BIG
CREER na Califórnia. Estes apresentam todas as vantagens
quando comparado com o cobre, sendo portanto largamente
utilizado até os dias de hoje.
Se por um lado os condutores de alumínio conduzem menos que
os de cobre, por outro lado apresentam menores perdas por efeito
corona, uma vez que para transportar a mesma corrente, são
necessários condutores de alumínio com diâmetro 1,6 maiores
que o de cobre e o investimento representa cerca de 25% do
investimento necessário para a bitola de cobre equivalente.s.
3.4.5 Ensaios
As linhas de transmissão, como outros equipamentos elétricos,
devem passar por alguns ensaios que têm o objetivo de garantir
o seu correto funcionamento. Como já foi visto, essas linhas não
são um equipamento único, e sim formadas por diferentes peças
e estruturas. Por isso, os ensaios feitos nas linhas de transmissão
são diferentes ensaios realizados nessas peças.
3.4.6 Ensaios em ferragens
Os ensaios realizados nas ferragens da linha de transmissão,
como representado na figura 10.1.1, são divididos nos seguintes
grupos:
 Ensaios de protótipos - Os ensaios de protótipo são ensaios
de verificação eletromecânica do projeto. Eles se
restringem, geralmente, às provas de verificação da tensão
de radio-interferência corona e arco de potência. A ferragem
em si não precisa da realização desse ensaio, pois o seu
anteprojeto passa por diversos desenvolvimentos,
aperfeiçoamentos e ensaios em protótipos antes de ser
liberada para comercialização.
 Ensaios de tipo da ferragem em geral - Os ensaios de tipo
correspondem à verificação de determinadas características
físicas, químicas e de desempenho elétrico. São realizados
com matéria-prima, produtos semi-acabados durante o ciclo
industrial, acabados ou conjuntos.
 Ensaios de tipos especiais - São ensaios diferenciados
realizados apenas em algumas peças da ferragem.Essas
peças que merecem maior atenção são: Grampos de
ancoragem para estruturas metálicas; Amortecedores
Stockbridge; Amortecedores Preformados; Espaçadores
amortecedores e Esferas de sinalização.
3.4.7 Padronizações Brasileiras
As normas brasileiras elaboradas pela ABNT especificam as
caracteristiscas exigíveis na fabricação e para recebimento dos
condutores destiandos a fins elétricos.
A – Condutores de Cobre – aplica-se a EB-12 – cabos nus de
cobre. De acordo com essa norma, os cabos deverão ser
especificados através da indicação de:
- secção em milímetros quadrados [mm²];
- composição, ou números de filamentos;
- classe de encordoamento.
Para fins comerciais, conserva-se a designação convencional e
consagrada pelo uso, da própria escala AWG.
A EB-12 é complementada pela EB-11 – fios nus de cobre para
fins elétricos.
No Brasil fabricam-se cabos de cobre nas bitolas que vão desde
13,3 mm² (referência comercial n.° 6) até 645,2 mm² (referência
comercial 1000 MCM), nas têmperas dura e semidura. O
encordoamento é feito de acordo com as classes A e AA,
definidos por norma. Os encordoamentos classe AA são
normalmente empregados em condutores para linhas aéreas capa
protetora ou quando se deseja maior flexibilidade.
As norms EB-11 e EB-12 regulam as características que os fios
e cabos nus de cobre possir. Assim:
a – qualidade do material, suas características elétricas e físicas;
b – acabamento;
c – encordoamento; passo do encordoamento;
d – emendas;
e – variação do peso e da resitência elétrica;
f – dimensões, construção e formação;
g – tolerância no comprimento dos cabos;
h – embalagem e marcação desta;
i – propriedades mecânicas e elétricas;
j – ensaios de aceitação;
k – responsabilidade dos fabricantens.
B – Condutores de alumínio e alumínio-aço – suas
características são especificadas no Brasil pela ABNT através
das normas:
8
- EB-219 – fios de alumínio para fins elétricos;
- EB 292 – fios de aço zincado para alma de cabo de alumínio;
- EB-193 – cabos de alumínio (CA) e cabos de alumínio com
alma de ação (CAA) para fins elétricos.

Sua designação deve ser feita pela aéra nominal da secção de
alumínio, expressa em milímetros quadrados, pela formação,
pelo tipo (CA ou CAA), pela classe de encordoamento
correspondente e, eventualmente, pela referência comercial.
Está enraizada, na insdustria da energia elétrica no Brasil, a
designação dos cabos de alumínio (CA) e alumínio com alma de
aço (CAA) através do código canadense de referências
comerciais. De acorodo com esse código, há, para cada tipo de
cabo, uma famíli de nomes aravés dos quais cada bitola fica
completamente definida. Assim, para os cabos CA, as palavras-
código são nomes de flores, e, para os cabs CAA, aves, em
ambos os caos na língua inglesa. Como exemplo:

Código: TULIP – cabo CA de alumínio, composto de 19
filamentos, com área total de 335 400 CM;
- diâmetro dos filamentos: 3 381 mm;
- diâmentro do cabo (nominal): 16,92 mm;
- peso do cabo (nominal): 467,3 kg/km;
- carga de ruptura: 2995 kg;
- resistência elétrica: em CC a 20°C: 0,168 ohm/km.

Código: PENGUIN – cabo CAA, composição 1 fio de aço e 6
de alumínio com uma secção de 125,1 mm²;
- bitola AWG n.° 0000;
- diâmetro do fio de aço: 4,77 mm;
- diâmetro do fio de alumínio: 4,77 mm;
- diâmetro do fcabo (nominal) 14,3 mm;
- peso do cabo (nominal): 432,5 kg/km
- carga de ruptura: 3 820 kg/km;
- resistência elétrica: em CC a 20°C: 0,26719 ohm/km..
3.4.8 Padronização de cabos
Nos Estados Unidos e na Europa surgiram diferentes tabelas de
padronização de condutores. Especificamente no padrão de
comercialização americana é a AWG (American Wire Gauge),
o número que identifica o padrão é dado pelo número de vezes
que o condutor é trefilado, isto é pelo número de vezes que o
condutor passa pela trefila (ferramenta de corte circular que
desbasta o condutor até ele atinguir o tamanho desejado). Em
outras palavras, quanto maior o padrão AWG menor o seu
diâmetro efetivo.
A padronização brasileira é a mesma adotada pelos Estados
Unidos: Condutores de cobre para os condutores de cobre (cabos
nus de cobre), utiliza-se a EB-12. De acordo com a ABNT, os
condutores de cobre devem ser especificados em função da
secção em milímetros quadrados, da composição (ou número de
filamentos) e da classe de encordoamento. No Brasil, fabricam-
se cabos de cobre nas bitolas de 13 mm² (referência comercial
nº. 6) até 645,2 mm² (referência comercial 1000 Mil Circular
Mil), nas temperas duras e semiduras. O encordoamento é feito
de acordo com as classes A e AA, definidos por normas. Os
encordoamentos classe AA são empregados em condutores para
linhas aéreas. Os condutores classe A em linhas aéreas são
usados quando munidos de capa protetora ou quando se deseja
maior flexibilidade.

Fig. 6 Exemplos de alguns cabos no sistema de nomenclatura de cabos em
AWG (American Wire Gauge).

Já quanto ao padrão canadense de nomeclatura de cabos. São
utilizados nomes de aves em cabos com alma de aço (CAA) e
nome de flores em cabos sem alma de aço (CA). Sendo que as
palavras codigo para tais são sempre pertencentes a lingua
inglesa
3
Fig. 7. Exemplos de alguns cabos CAA (cabos com alma de aço) no sistema de
nomenclatura canadense.

3.4.9 Sistema AWG e MCM
American Wire Gauge (AWG), também conhecida como a
bitola Brown & Sharpe, é um sistema de padronização de bitola
utilizado desde 1857, predominantemente na América do Norte
para os fios de diâmetros sólidos, redondos e não ferrosos
eletricamente condutores de corrente elétrica. As dimensões dos
fios são dadas na ASTM padrão B 258. A área da secção
transversal de cada indicador é um fator importante para
determinar a sua capacidade de transporte de corrente.
Um número crescente de calibre denotam diminuindo diâmetros
de arame, que é semelhante a muitos outros sistemas não
métricas de aferição, como o padrão Britânico de bitolas SWG,
substiuido pelo o padrão americano AWG. Este sistema de bitola
Linhas de Transmissão – 6° Semestre de 2017 9
originado do número de operações de estampagem utilizadas
para produzir uma determinada bitola de fio. Por exemplo fios
muito finos como: calibre 30. Os fabricantes de fios de
antigamente tinham sistemas de bitolas dos fios, o
desenvolvimento da padronização de calibres foi feito para
racionalizar seleção de fios para um propósito particular.
As tabelas AWG são para um único condutor, sólido, redondo.
A AWG de um fio torcido é determinada pela área da secção
transversal do condutor sólido equivalente. Uma vez que
também há pequenos intervalos entre os fios, um fio torcido irá
sempre ter um diâmetro total ligeiramente maior do que um fio
sólido com o mesmo AWG.
Por definição, o número 36 AWG é de 0,005 polegadas de
diâmetro, e o númeto 0000, é de 0,46 polegadas de diâmetro. A
proporção desses diâmetros é 1:92, e existem 40 tamanhos de
calibre de números 36 a números 0000, ou 39 passos. Como cada
número de calibre aumenta sucessivamente a área transversal
por um múltiplo constante, os diâmetros variam
geometricamente.
A norma B258 ASTM - 02 (2008) Especificação padrão para
diâmetros nominais padrão e Áreas Transversais de tamanhos
AWG de fios redondos sólidos utilizados como condutores
elétricos define a relação entre os tamanhos sucessivos a ser a
raiz 39ª de 92, ou aproximadamente 1,1229322. ASTM B 258-
02 também determina que diâmetros de fios devem ser tabulados
como não mais de 4 algarismos significativos, com uma
resolução de não mais de 0,0001polegadas (0,1 mils) para fios
maiores que N° 44 AWG e 0,00001 polegadas (0,01 mils) para
fios N° 45 AWG e menores. Tamanhos com vários zeros são
sucessivamente maior do que N° 0 e pode ser indicado usando o
" número de zeros / 0", por exemplo 4/0 para 0000. Para um m /
0 AWG, utilize n = - ( m - 1) = 1 - m nas fórmulas acima. Por
exemplo, para N° 0000 ou 4/0, o uso n = -3.
Na indústria elétrica norte americana, os condutores maiores do
que 4/0 AWG são geralmente identificadas pela área em
milhares de mils circulares (kcmil), onde 1 kcmil = 0,5067
milímetro^². O tamanho do fio mais próxima maior do que 4/0
tem uma seção transversal de 250 kcmil. Um mil circular é a área
de um fio de um mil de diâmetro. Um milhão de mils circulares
é a área de um círculo com 1,000 ml (1 polegada) de diâmetro.
Uma abreviação para os mais velhos e conhecida como mil mils
circulares é MCM.
3.4.10 Encordoamento
O condutor nu é o fio ou cabo sem revestimento, isolação ou
camada protetora de qualquer espécie. Os cabos podem ser
unipolares ou multipolares. Um cabo unipolar é defenido como
um condutor maciço ou encordoado, dotado de isolação elétrica
e de proteção mecânica. Um cabo bipolar, tripolar, ou, de modo
geral, multipolar, é um conjunto de dois, três ou mais condutores
justapostos, maciços ou encordoados, cada um deles dotado de
isolação própria (parede isolante), sendo o conjunto dotado de
prote- ção mecânica comum. Chamamos de perna ao cabo não
isolado formado por fios, destinado a ser encordoado para a
formação de cochas ou de um cabo de encordoamento composto.
Cocha, por sua vez, é um cabo não isolado, formado por pernas,
destinado a ser encordoado para a formaçào de uma cabo de
encordoamento bicomposto. Assim, o encordoamento composto
é formado por pernas e o encordoamento bicomposto por
cochas. Além desses dois tipos, temos o encordoamento simples
que é formado por fios. O sentido de encordoamento pode ser
para a direita (horá- rio) ou para a esquerda (anti-horário),
segundo o qual os fios ou grupos de fios, ou outros componentes
de um cabo, ao passarem por sua parte superior, se afastam do
observador que olha na direção do eixo do cabo. O passo de
encordoamento é o comprimento da projeção axial de uma volta
completa dos fios ou grupos de fios, ou outros componentes.
Conjunto de componentes ou de partes de componentes de um
cabo, dispostos helicoidalmente e eqüidistantes de um centro de
referência. Ao conjunto de fios ou cochas equidistantes do fio
ou cocha central de um cabo chamamos de corda. Alma é o fio
ou conjunto de fios que formam o núcleo central de um cabo, de
material diferente do material das cordas externas e destinado a
aumentar a resistência mecânica do cabo. Nas linhas de
transmissão, são muito comuns os cabos formados por cordas de
fios de alumínio em torno de uma alma de aço.

Fig. 8. Encordoamento composto, o resultado do encordoamento de vários fios
de diâmetro reduzido, formando "cochas".


Fig. 9. Encordoamento de cabos

Com tempera dura são indicados para instações aéreas em rede
de transmissão e distribuição de energia.

Fig. 10. Fios e Cabos de Alumínio NU (CA) (ASC).
10

Fig. 11. Cabos de Alumíno NU (CAA) (ACSR).

Com alta relação de secção de aço em relação ao alumínio são
indicados para instalações aéreas em rede de transmissão e
distribuição de energia, em geral como pára raios.

Fig. 12. Cabo de Alumínio NU (CAA Extra Forte) (AACSR).
3.4.11 Cobre vs. Alumínio - Conclusão
Há vários tipos de componentes que são capazes de conduzir
energia elétrica. Mesmo assim, do ponto de vista comercial, dois
são os principais: alumínio e o cobre. O cobre é comercialmente
mais caro e, comparativamente, mais pesado que o alumínio. No
geral, a principal aplicação do alumínio é em grandes redes de
transmissão, com alma de aço, são muito utilizados em áreas de
transmisssão de energia e em linhas de distribuição onde lances
maiores entre as estruturas são necessárias. O cobre é a opção
no caso de instalações domésticas e urbanas, linhas aéreas e
redes de distribuição, circuitos secundários, derivações e
sistemas de aterramento.
Basicamente, o tipo de condutor que se aplica melhor às
condições impostas é o usado. Peso, custo, aquecimento e
capacidade de condução elétrica são alguns dos fatores físicos e
químicos que são levados em consideração na escolha mais
adequada para cada aplicação. Dessa forma, os condutores de
alumínio são mais usados em grandes redes de transmissão e o
cobre em instalações domésticas, por exemplo.
Vantagens do alumínio: Comparativamente, o alumínio já
chegou a ser oito vezes mais barato que um equivalente de cobre.
Além disso, o condutor de alumínio tem metade do peso do seu
correspondente de cobre. A terceira maior vantagem desses
condutores é resistir melhor à deformação. Todas essas
características reduzem os custos do uso desse material em
grandes transmissões, pois as torres podem ser menos robustas
e o espaçamento entre elas podem ser maiores.
Vantagens do cobre: Maior resistência aos fatores externos
como oxidação e corrosão galvânica. Essas características
reduzem o risco de superaquecimento das fiações. Além disso,
o cobre é mais maleável que o alumínio, favorecendo o uso para
aplicações e instalações em que fios flexíveis são necessários ou
desejáveis. Outro ponto é o fato de que a maioria das estruturas
existentes já são de cobre e as conexões cobre-cobre são muito
mais confiáveis que alumínio-cobre.

Fig. 12. Comparativo entre Cobre e Alumínio.
Do ponto de vista econômico, o alumínio sempre foi menos
oneroso que o cobre e não há indícios de que isso vá mudar em
um horizonte visível de análise. Porém, até mesmo pelo uso mais
recorrente, os avanços tecnológicos e de segurança têm sido
mais presentes em relação ao cobre - como as instalações
flexíveis. Por isso, para se optar para o uso de condutores de
alumínio, é preciso ter uma manutenção constante da rede com
equipe especializada. Além de, evidentemente, se observar as
restrições da lei nacional do setor. Se o peso é um fator
importante, o alumínio é o mais recomendável. Agora, se o mais
importante for a maleabilidade, o cobre é a opção mais viável.


4 AGRADECIMENTO
Quero agradecer a minha mãe, meu padrastro, minha esposa,
minha filha e a professor Elson pelo apoio moral nesses anos na
faculdade.
5 REFERÊNCIAS
[1] ALLCAB – Condutor de Aluminio ou de Cobre
http://www.allcab.com.br/condutor-de-aluminio-ou-de-cobre/ acesso
28/março/2017.
[2] UNESP – Universidade Estadual Paulista Júlio Mesquita Filho
http://www.dee.ufrj.br/~acsl/grad/transm/notas_de_aula/tree2.html acesso
28/marco/2017.
[3] AWG e MCM https://en.wikipedia.org/wiki/American_wire_gauge
acesso 28/03/2017.
[4] Catálogo de Produtos Induscab0s - http://www.induscabos.com.br/wp-
content/uploads/2016/05/catalogo-linha-gerais.pdf acesso 29/março/2017.
[5] Livro Transmissão de Energia Elétrica – Linhas Aéreas – 1977, Rubens
Dario Fuchs acesso 30/03/2017.
[6] IMPACTA – Condutor de Cobre ou de Alumínio
https://www.impacta.com.br/blog/2015/03/29/condutor-de-cobre-ou-
aluminio-saiba-quando-e-por-que-utiliza-los/ acesso 04/04/207..
Cobre Alumínio
Resistividade elétrica 17,241 Ω.mm²/km 28,264 Ω.mm²/km
Densidade 8,89 g/cm³ 2,703 g/cm³
Peso (densidade x resistividade
Massa atômica 63,6u.a. 27u.a.
(17,241 x 8,89)/(28,264 x 2,703) = 2
