ESTRUTURAS METÁLICAS

EXERCÍCIOS

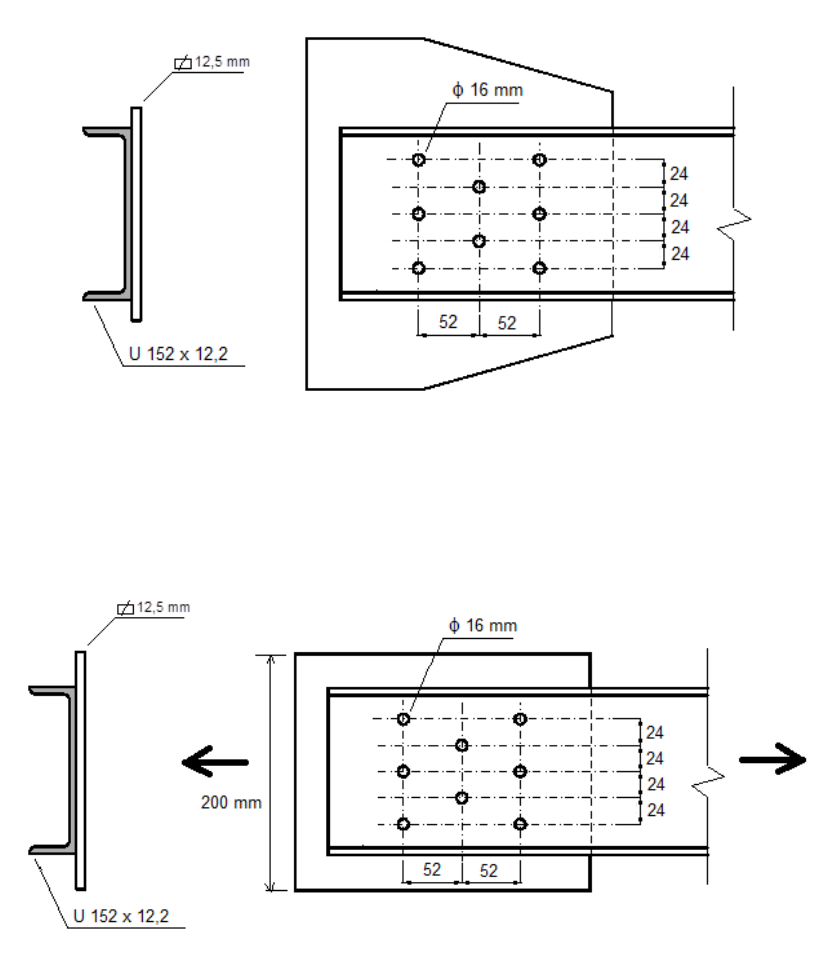

1 O perfil U da figura está ligado a uma chapa por meio de parafusos de 16 mm de diâmetro. Pede-se:
a) Determine o esforço resistente do perfil U.
b) Considerando que a ligação com 8 parafusos resiste a uma força de tração de 350 kN, verifique se
o perfil pode ser submetido a essa força. Se não, forneça uma solução, apresentando os cálculos e
desenhos da solução, para que o perfil possa ser submetido à força de 350 kN.




2 O perfil U da figura está ligado a uma chapa por meio de parafusos de 16 mm de diâmetro. Determine
a máxima força de cálculo que pode ser aplicada, considerando o perfil U e a chapa.








3 A chapa de 10 mm foi ligada à chapa de 12,5 mm de espessura, ambas de aço MR-250, para suportar
uma força de tração. Determine a máxima força de tração de projeto que pode ser aplicada,
considerando a resistência das chapas com a ligação feita com parafusos, conforme o detalhamento
da figura.


4 Uma barra tracionada é composta por um perfil I, e tem uma emenda feita com parafusos, como
mostra a figura. O aço do perfil é o MR-250, e os parafusos têm 22 mm de diâmetro. Determine a
máxima força de tração de cálculo que pode atuar na barra, considerando o perfil e as chapas de
ligação.


5 Uma barra tracionada é composta por um perfil I, e tem uma emenda feita com parafusos, como
mostra a figura. O aço do perfil é o MR-250, e os parafusos têm 19 mm de diâmetro. Determine a
máxima força de tração de cálculo que pode atuar na barra, considerando o perfil e as chapas de
ligação.

6 A coluna composta de um perfil VS 550 x 64 está vinculada em uma direção: engastada na base, e
no topo ligada à treliça de grande rigidez, e na outra direção: contraventada na base, à meia altura e
no topo. Pede-se:

a) Posicione o perfil da maneira mais adequada (mostre a posição no desenho, identificando os eixos
x e y e justifique sua escolha.
b) Determine a máxima força de compressão que pode ser aplicada na coluna.

100
0


7 A coluna composta de um perfil VS 500 X 61 de aço MR-250 está contraventada, em uma direção,na
base e no topo, e na outra direção, contraventada na base, à meia altura e no topo. Pede-se:
a) Posicione o perfil da maneira mais adequada (mostre a posição no desenho, identificando os eixos
x e y e justifique sua escolha.
b) Determine a máxima força de compressão que pode ser aplicada na coluna.









8 A coluna 1 da edificação da figura deverá ser projetada com perfil CS. Defina o posicionamento da
coluna, apresentando os desenhos necessários e especificando os eixos x e y. Justifique sua escolha.
Determine que perfil CS, dentre os apresentados na tabela é mais adequado para suportar a carga de
projeto Nd = 2.900 kN.


56
0
28
0
28
0COLUNA 1


9 A coluna composta de um perfil CS 250 x 63 está engastada na base e livre na extremidade em uma
direção, e contraventada na outra. Determine a máxima força normal de cálculo que pode ser aplicada
na coluna.
30
0


10 Determine que perfil CS, dentre os apresentados na tabela é mais adequado para suportar a carga
de projeto Nd = 2.500 kN, com as condições de vínculo apresentadas na figura.
