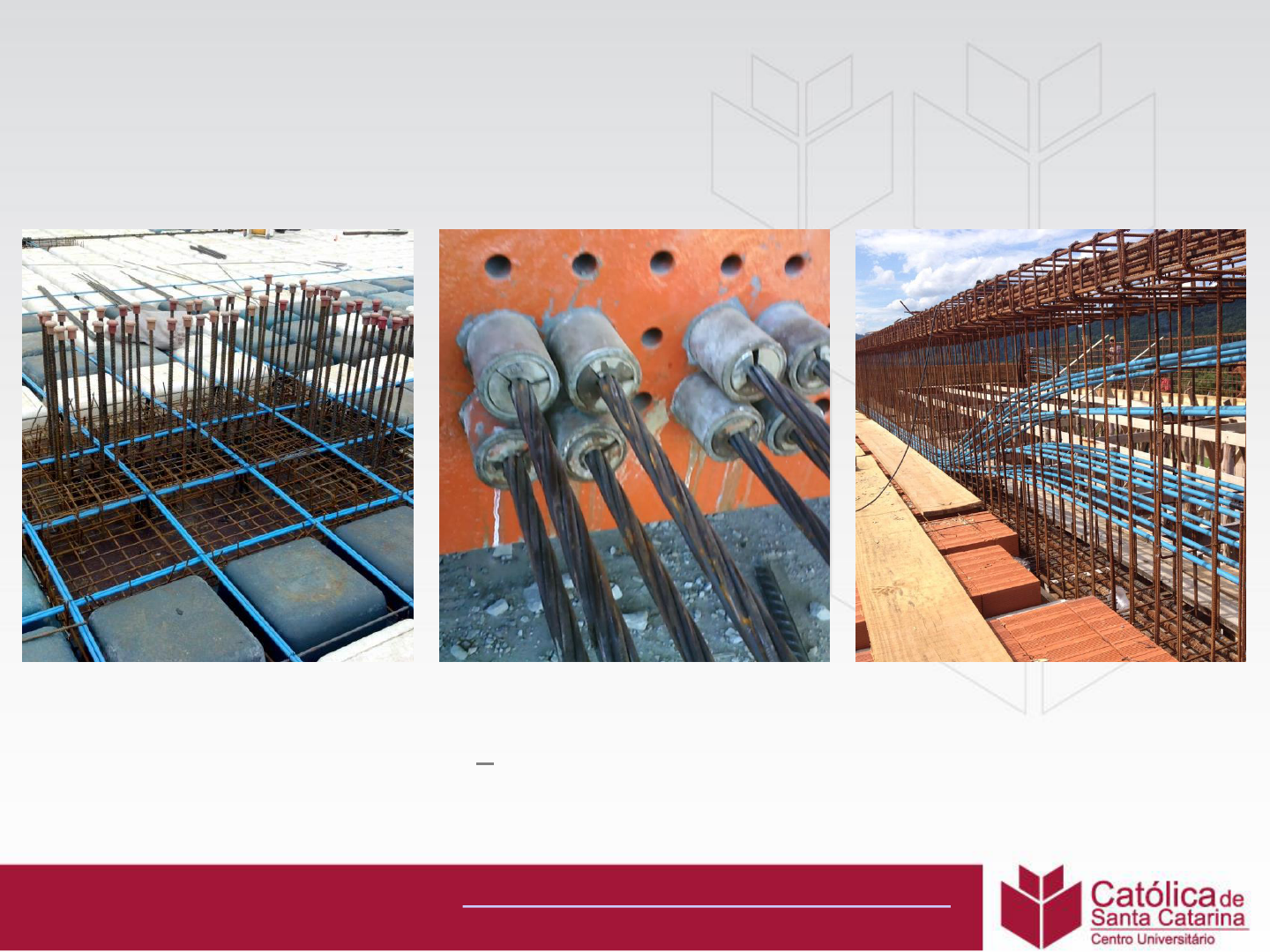

Concreto Protendido
Ementa:
• Fundamentos do concreto protendido
• Sistemas de protensão
• Geometria dos cabos
• Tensões limites no ato da protensão
• Perdas imediatas e progressivas de protensão
• Verificação das tensões normais no concreto
• Lajes protendidas
georgia.campos@catolicasc.org.br
Concreto Protendido
• Tipos de protensão
• Equipamentos de
protensão
• Escolha do sistema
de protensão
Sistemas de protensão
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Ativa ou Protensão é constituída
por fios, barras ou cordoalhas, e se
destina à produção das forças de
protensão. Denomina-se cabo a
unidade da armadura de
protensão considerada no projeto.
Passiva é qualquer armadura não
utilizada para produzir forças de
protensão.
Armaduras
georgia.campos@catolicasc.org.br
Sistemas de Protensão
É aquele em que o
estiramento da armadura de
protensão é feito utilizando-
se apoios independentes da
peça, antes do lançamento
do concreto. A ancoragem no
concreto realiza-se só por
aderência.
Concreto protendido com aderência inicial
georgia.campos@catolicasc.org.br
Sistemas de Protensão
A força de
protensão é
transferida ao
concreto pela
aderência, que
deve então estar
suficientemente
desenvolvida.
Protensão com aderência inicial
georgia.campos@catolicasc.org.br
Sistemas de Protensão
É aquele em que o estiramento da
armadura de protensão é
realizado após o endurecimento
do concreto, utilizando-se, como
apoios, partes da própria peça,
criando-se posteriormente
aderência com o concreto de
modo permanente.
Concreto protendido com aderência posterior
georgia.campos@catolicasc.org.br
Sistemas de Protensão
É aplicada sobre uma
peça de concreto já
endurecido e a
aderência é processada
posteriormente,
geralmente através de
injeção de calda de
cimento no interior das
bainhas.
Protensão com aderência posterior
georgia.campos@catolicasc.org.br
Sistemas de Protensão
É aquele obtido como no caso
anterior, mas em que, após o
estiramento da armadura de
protensão, não é criada a
aderência com o concreto.
Concreto protendido sem aderência
georgia.campos@catolicasc.org.br
Sistemas de Protensão
A armadura ativa é tracionada após a
execução da peça de concreto.
A inexistência de aderência refere-se
somente à armadura ativa.
Após a aplicação da força de protensão,
injeta-se graxa nesses dutos para
proteger a armadura da corrosão.
Em outros sistemas sem aderência, os
cabos são colocados externamente.
Protensão sem aderência
georgia.campos@catolicasc.org.br
Sistemas de Protensão
• Protensão com aderência
inicial;
• Protensão com aderência
posterior;
• Protensão sem aderência;
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Aderência
Estão relacionados à forma como ocorre aderência
entre armadura ativa e concreto, e se dividem em:
• pré ou pós-tração,
• protensão sem ou com aderência e
• interna ou externa.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Pré-tensão e pós-tensão
• PRÉ-TENSÃO: - Armadura pré-tracionada;
- Com aderência
- Cabos são sempre internos
• PÓS-TENSÃO: - Armadura pós-tracionada
- Com aderência posterior
- Sem aderência
- Cabos internos
- Cabos externos
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pré-tensionada
A aderência entre o aço e o concreto é criada antes da liberação
dos cabos de protensão pelos dispositivos de estiramento.
CABOS RETOS
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pré-tensionada
CABOS POLIGONAIS
A aderência entre o aço e o concreto é criada antes da liberação
dos cabos de protensão pelos dispositivos de estiramento.
georgia.campos@catolicasc.org.br
A protensão com aderência inicial é largamente empregada
na produção de elementos pré-fabricados.
Utilizam-se fios ou cordoalhas de aço especial, estirados ao
ar livre com o auxílio de macacos hidráulicos, que se apoiam
em blocos na cabeceira da pista.
Sistemas de Protensão
Protensão e o Concreto pré-moldado
georgia.campos@catolicasc.org.br
A protensão com aderência inicial é largamente empregada
na produção de elementos pré-fabricados.
Utilizam-se fios ou cordoalhas de aço especial, estirados ao
ar livre com o auxílio de macacos hidráulicos, que se apoiam
em blocos na cabeceira da pista de protensão.
Sistemas de Protensão
Protensão e o Concreto pré-moldado
georgia.campos@catolicasc.org.br
As peças são então concretadas e, após o suficiente ganho
de resistência do concreto, os fios ou cordoalhas são
liberados, ficando diretamente em contato com o concreto,
aderidos apenas pelo atrito.
Sistemas de Protensão
Protensão e o Concreto pré-moldado
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pré-tencionada
Considerações:
• Dimensiona-se atendendo a agressividade ambiental,
pois na inexistência de bainhas facilita a corrosão;
• Após a concretagem, é impossível alterar as forças de
protensão;
• Utilização de concretagem com concreto seco, ciclos de
24h, curas com velocidade de endurecimento;
• Prever etapas do sistema construtivo: transporte,
armazenamento, montagem e ligações.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
Este processo é dividido em três fases:
1ª FASE: Estiramento da armadura
A estiramento/tracionamento da armadura é feita na pista
de protensão.
A armadura é distendida e ancorada em apoios externos à
fôrma da peça (apoios junto a pista de protensão).
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
Pista de protensão:
• Uma pista de protensão pode passar de 200
metros de comprimento.
• A armadura de protensão é estirada ao longo
desse comprimento e após o processo de
protensão, a peça de concreto é cortada em
painéis na medida desejada e transportados
para a obra.
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
2ª FASE : Concretagem da peça
Após a distensão da armadura a peça é concreta (concreto
é lançado na fôrma contida dentro da pista de protensão).
• Quando o concreto endurece ocorre a aderência entre o
concreto e a armadura de protensão.
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
3ª FASE : Corte da armadura
Após o concreto atingir a resistência necessária a armadura
é cortada. A armadura ativa transfere a protensão para o
concreto por meio da aderência entre os dois materiais.
Sistemas de Protensão
Sistema com armadura pré-tensionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Os dispositivos de
tracionamento
das armaduras se
apoiam
diretamente no
concreto da peça
que está sendo
protendida.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
a) Cabos internos b) Cabos externos
COM ADERÊNCIA 1 – viga;
2 – aço de protensão;
3 – bainha metálica;
4 – nata de cimento;
5 – estribo de ligação
com a viga;6 – revestimento do
cabo externo com
concreto , proteção
para as armaduras.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Com aderência:
• Tem aplicação generalizada em estruturas de médio e
grande porte, obras viárias como pontes e viadutos. São
estruturas moldadas e protendidas no local da
construção.
• Nos cabos aderentes as bainhas devem ser metálicas e
posteriormente ao estiramento dos cabos, elas são
injetadas com nata de cimento para estabelecer a
aderência entre os cabos e o concreto da viga.
georgia.campos@catolicasc.org.br
Este processo é dividido em
quatro fases:
1ª FASE: montagem das
armaduras passivas e fixação das
bainhas metálicas nos estribos
com as armaduras ativas em seu
interior. Em alguns casos as
armaduras ativas poderão ser
posicionadas posteriormente.
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
2ª FASE : montagem da
fôrma e lançamento do
concreto, sem entrar em
contato com a armadura
de protensão pois a
bainha o impede, assim
não há aderência entre
a armadura de
protensão e o concreto.
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
3ª FASE : após o concreto
adquirir a resistência
necessária é executada a
protensão, normalmente
por meio de macacos
hidráulicos que se apoiam
no concreto e distendem a
armadura de protensão.
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
4ª FASE: aderência entre
armadura de protensão e
concreto é feita a injeção de
calda de cimento na bainha,
o que também protege a
armadura contra a corrosão.
A injeção é feita nas
extremidades dos cabos.
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
a) Cabos internos b) Cabos externos
SEM ADERÊNCIA
1– viga de concreto;
2 – aço de protensão;
3 – bainha;
4 – graxa inerte
injetada na bainha;
5 – tubo de aço ou
plástico.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Exemplo: Viga caixão
As armaduras de protensão são colocados na parte vazada
da seção.
A protensão é transferida para o concreto por meio de
dispositivos especiais de fixação.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Exemplo de protensão externa sem aderência para
reforço de pontes.
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Durante a construção da
hidrelétrica de Itaipu, a empresa
de Furnas reforçou todas as
pontes do trajeto Rio-Foz do
Iguaçu, por onde foram
transportadas as turbinas da
usina, a partir dos portos do Rio
de Janeiro e de Santos, através da
protensão de cabos externos sem
aderência.
CURIOSIDADE
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Sem aderência:
A ligação entre a armadura e o concreto ocorre apenas nas
ancoragens exatamente nos pontos onde a força de
protensão é transferida ao elemento estrutural.
Cabos de protensão são cordoalhas engraxadas.
• Projetos de lajes planas ou
nervuradas dos edifícios.
• Projetos de pisos estruturais e
pré-moldado.
georgia.campos@catolicasc.org.br
Sem aderência:
Cordoalhas revestidas com uma
camada de graxa e uma capa plástica
(PEAD) extrudada diretamente sobre
a cordoalha já engraxada, muito
utilizada em elementos estruturais
de pequeno porte que não
necessitam de um grau de protensão
elevado, como em lajes e vigas de
edifícios residenciais e comerciais.
Sistemas de Protensão
Sistema com armadura pós-tencionada
georgia.campos@catolicasc.org.br
Sistemas de Protensão
Sistema com armadura pós-tencionada
Sem aderência: Cabos não aderentes
• Nos cabos não aderentes, as bainhas podem ser
metálicas ou de plástico. No caso de se usar bainhas
metálicas, a injeção é feita com graxa.
• Os cabos externos, sem ligação direta com a viga ao
longo do cabo, são evidentemente do tipo não aderente.
Esse tipo de cabo é muito usado em projeto de reforço
de obras.
georgia.campos@catolicasc.org.br
Vantagens da protensão COM ADERÊNCIA:
• aumento de capacidade das seções no
estado limite último (ELU);
• melhoria do comportamento da peça
entre os estágios de fissuração e de
ruptura;
• a falha de um cabo tem consequências
restritas (incêndio, explosão, terremoto).
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
Vantagens da protensão SEM ADERÊNCIA:
• permite posicionar os cabos com
excentricidades maiores;
• permite a proteção do aço contra
corrosão fora da obra;
• permite a colocação dos cabos de forma
rápida e simples;
• perdas por atrito muito baixas;
• eliminação da operação de injeção.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
• Tem-se constatado experimentalmente que nos
primeiros estágios de carga de uma viga protendida,
quando a seção de concreto ainda trabalha totalmente
comprimida, o comportamento dos cabos com
aderência e sem aderência é semelhante.
• Porém, à medida que o carregamento transversal
aumenta, até produzir a abertura de fissuras no
concreto, o comportamento dos dois tipos de armadura
muda.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
COM ADERÊNCIA, ao se abrir uma fissura no concreto, os
cabos sofrem grandes deformações localizadas, na região
no entorno da fissura. Em decorrência disso, a tensão no
aço aumenta consideravelmente nesses pontos.
Assemelha-se a armadura de concreto armado, com grande
número de fissuras de pequena abertura.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
Nos cabos SEM ADERÊNCIA, o valor de abertura de uma
fissura se dilui num comprimento muito grande do cabo,
produzindo um alongamento unitário pequeno. Acréscimo
de tensão no cabo também é pequeno.
Em vigas com cabos sem aderência, forma-se um pequeno
número de fissuras com grande abertura
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
• Vigas com aderência são preferíveis. Vigas com fissuras de
pequena abertura apresentam melhor proteção contra
corrosão das armaduras e melhor aspecto estético.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
• A utilização de armaduras de protensão sem aderência é
relativamente polêmica. Alguns países possuem tradição
no uso desta solução e outros não.
• Os cabos aderentes, além de introduzir o esforço de
protensão numa peça de concreto podem funcionar
ainda como armadura convencional, graças à aderência
entre o cabo e o concreto
• Os cabos não-aderentes funcionam apenas como
elementos para aplicação da força de protensão.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
• A influência da aderência no comportamento à
fissuração e na resistência última das peças de concreto
protendido tem sido considerada, mesmo diante das
vantagens econômicas da protensão sem aderência.
• Quando há necessidade de protensão de alta
densidade, como é o caso de pontes, viadutos, silos,
tanques e vigas de grandes vãos, a protensão aderente
surge como uma opção tecnicamente vantajosa.
Sistemas de Protensão
Aspectos referentes a aderência
georgia.campos@catolicasc.org.br
Me. Enga Civil Geórgia Campos
Concreto Protendido
