Questão 1/5 - Desenho Técnico Mecânico

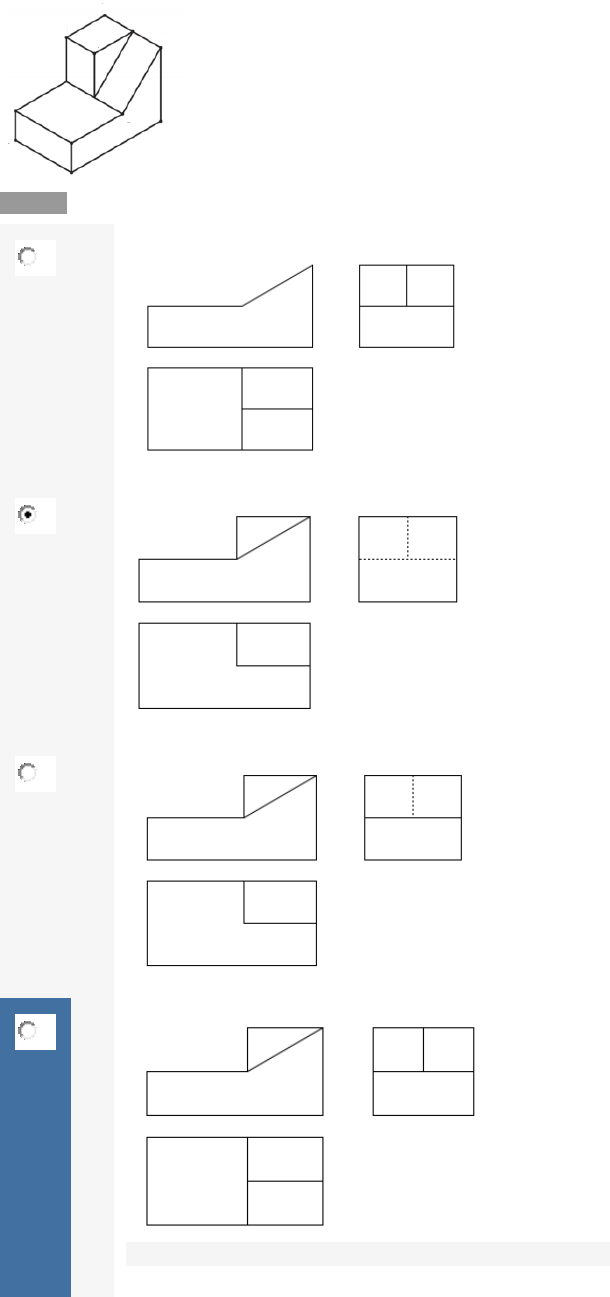

Verifique o desenho em perspectiva e responda qual alternativa apresenta as três vistas devidamente
desenhadas.

Nota: 0.0

A


B


C


D

Resposta: rota de aprendizagem aula 2.


Questão 2/5 - Desenho Técnico Mecânico
Analise as três vistas ortogonais a seguir e depois assinale a alternativa que apresente o modelo em
perspectiva isométrica.

Nota: 20.0

A



B


Você acertou!
Resposta: rota de aprendizagem
aula 2.

C


D



Questão 3/5 - Desenho Técnico Mecânico
Analise as alternativas e assinale a que representa a vista faltante em relação à perspectiva isométrica
dada.
Nota: 20.0

A

Você acertou!
Resposta: rota de aprendizagem
aula 2

B


C


D



Questão 4/5 - Desenho Técnico Mecânico
Uma preocupação que o desenhista deve ter é em relação ao tipo de linha a ser usada no desenho e o tipo
de grafite a ser usado, pois esses detalhes definem a qualidade do desenho. Qual o tipo de grafite
recomendado quando queremos traçar rascunhos e traços finos?
Nota: 20.0

A 3H, 2H ou H


B 2H, H ou F


C HB, H ou F


Você acertou!
Resposta: rota de aprendizagem
aula 1.

D H2, F ou H



Questão 5/5 - Desenho Técnico Mecânico
Ao se fazer um desenho técnico podemos representa-lo em sua projeção ortogonal no 1º diedro ou no 3º
diedro de acordo com a NBR 10209-2, no Brasil foi adotado pela ABNT o sistema de projeção no 1º diedro.
Em um desenho, a vista de frente (ou frontal) é a principal, ou seja, é a que comanda a posição das demais
vistas e a escolha dessa vista pelo desenhista deve ser feita a partir de alguns critérios. Analise os critérios
descritos a seguir e na sequência assinale a alternativa correta.
I – A posição que mostra a forma mais característica da peça.
II – A posição onde se localizam apenas furos, chanfros e rebaixos.
III – A posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada isoladamente ou
em conjunto.
IV – A posição que mostre a maior dimensão da peça e possibilite o menor número de linhas invisíveis nas
outras vistas.
Nota: 20.0

A Apenas os critérios I e II estão corretos.


B Apenas os critérios II, III e IV estão
corretos.


C Apenas os critérios I, III e IV estão
corretos.


Você acertou!
Resposta: rota de aprendizagem aula 2.

D Todos os quatro critérios estão
corretos.
