Questões resolvidas
Os desenhos técnicos são apresentados em vistas ortogonais e as mesmas podem ser expressa no 1º ou no 3º diedro dependendo do país de origem do desenho. No Brasil a Associação Brasil de Normas Técnicas (ABNT) adota como padrão em nossos desenhos as vistas ortogonais no 1 diedro.
Essas vistas são: Vista Frontal (VF), Vista Superior (VS) e Vista Lateral Esquerda (VLE), e é importante para o desenhista determinar qual será a Vista Frontal (VF) do desenho e para isso t critérios são considerados, descreva-os a seguir:
Indique no desenho a seguir as cotas necessárias para representar os raios da peça.
Não é necessário colocar o valor do raio, apenas as cotas nas devidas posições.
Os valores das cotas podem variar de acordo com a formatação da cópia impressa, o mais importante é verificar se todas as cotas necessárias foram colocadas e se mantém a proporção entre elas.
Dada a perspectiva a seguir e a vista frontal (VF), desenhe as outras vistas de acordo com o cor indicado na vista frontal.
Utilizar a hachura padrão.
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

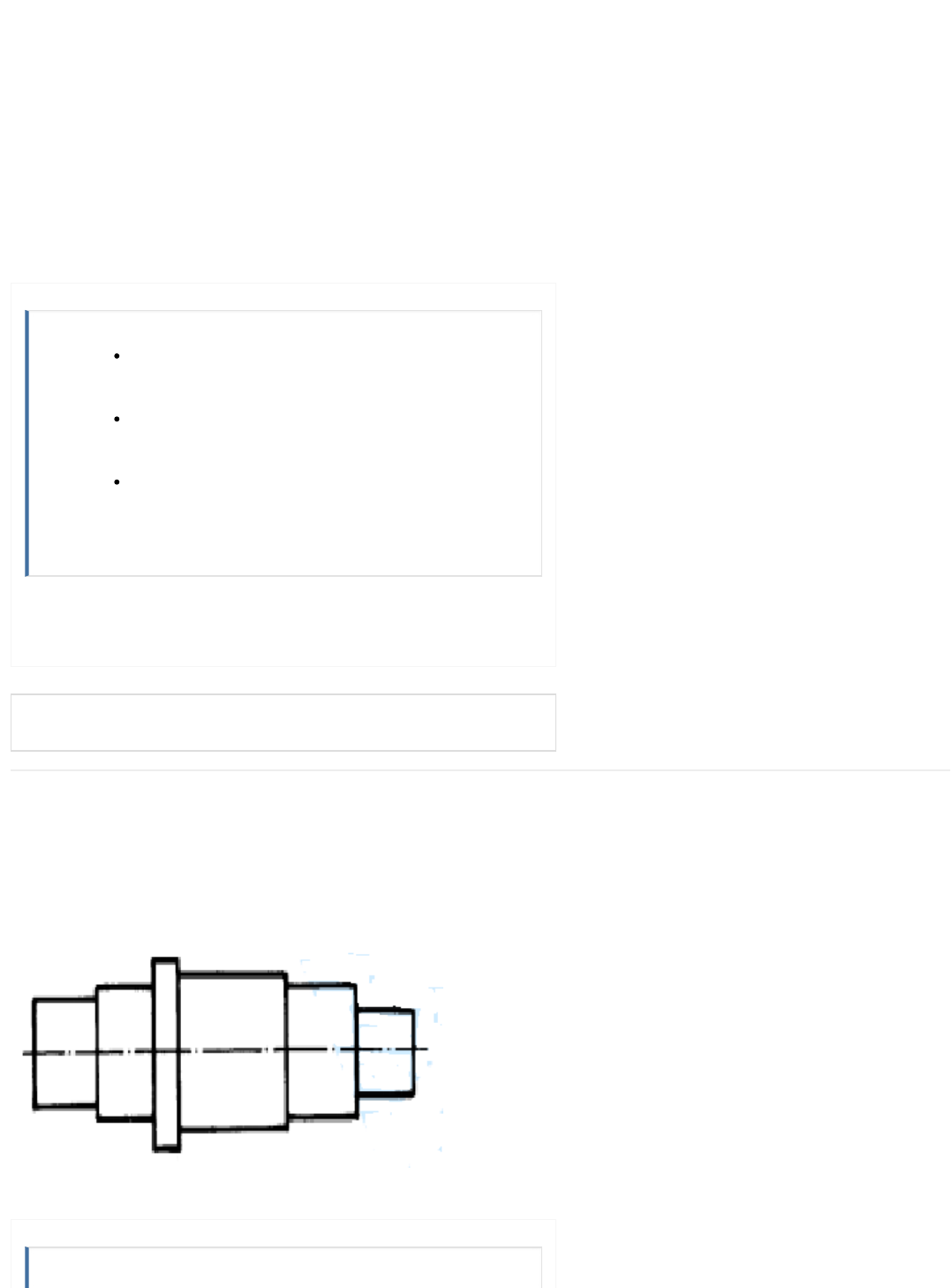

Questão 1/4 - Desenho Técnico Mecânico Os desenhos técnicos são apresentados em vistas ortogonais e as mesmas podem ser expressa no 1º ou no 3º diedro dependendo do país de origem do desenho. No Brasil a Associação Brasil de Normas Técnicas (ABNT) adota como padrão em nossos desenhos as vistas ortogonais no 1 diedro. Essas vistas são: Vista Frontal (VF), Vista Superior (VS) e Vista Lateral Esquerda (VLE), e é importante para o desenhista determinar qual será a Vista Frontal (VF) do desenho e para isso t critérios são considerados, descreva-os a seguir: Nota: 25.0 Resposta: Questão 2/4 - Desenho Técnico Mecânico Coloque as linhas de cotas necessárias e seus respectivos valores para que um operador de tor possa fabricar essa peça sem problemas. Os valores das cotas devem ser medidos direto no desenho usando uma régua normal e a leitura deve ser em milímetros (mm). A escala do desenh 1 : 1. Não é necessário colocar classe de ajuste e/ou tolerâncias nas medidas. Nota: 25.0 Resposta: rota de aprendizagem da aula 2 A posição que mostre s forma mais característica da peça. A vista que apresente a peça com mais detalhes. A posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada, isoladamente ou em um conjunto. Se os critérios anteriores forem insuficientes, escolhe-se a posição que mostre a maior dimensão da peça e possibilite o menor número de linhas invisíveis nas outras vistas. 158671930-04.1.1.jpg Resposta: rota de aprendizagem da aula 2 OBS. Os Resposta: Questão 3/4 - Desenho Técnico Mecânico Indique no desenho a seguir as cotas necessárias para representar os raios da peça (não é necessário colocar o valor do raio, apenas as cotas nas devidas posições). Nota: 25.0 valores das cotas podem variar de acordo com a formatação da cópia impressa, o mais importante é verificar se todas as cotas necessárias foram colocadas e se mantém a proporção entre elas. 158671931-95.1.1.jpg Resposta: Questão 4/4 - Desenho Técnico Mecânico Dada a perspectiva a seguir e a vista frontal (VF), desenhe as outras vistas de acordo com o cor indicado na vista frontal. Utilizar a hachura padrão. Resposta: rota de aprendizagem da aula 3 Ou pode ser: 158671932-76.1.1.jpg Nota: 25.0 Resposta: rota de aprendizagem aula 4
