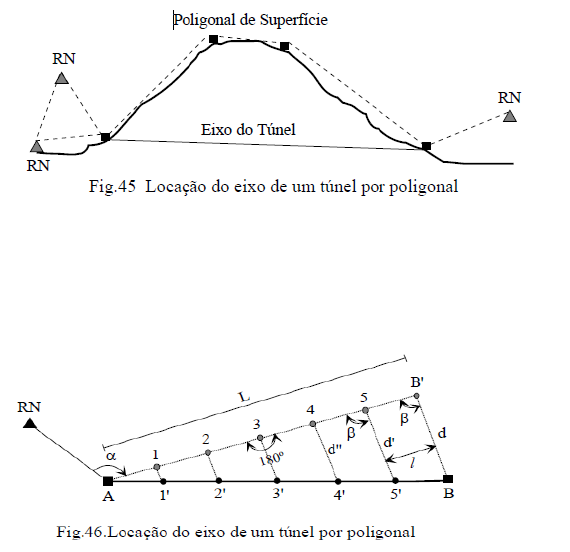

1. LOCAÇÃO DE OBRAS 1.1 Introdução Os levantamentos para locação de obras podem ser de maior ou menor complexidade, dependendo da forma do terreno, da importância da estrutura a ser locada e da amplitude da obra. Entretanto, quatro tipos de trabalhos topográficos se fazem necessários para a locação de obras: 1) Levantamento preliminar, o qual consiste em um levantamento topográfico da superfície que incluirá a estrutura a ser construída; 2) Levantamento para o projeto o qual consiste na obtenção de dados de detalhamento para a confecção do projeto da obra; 3) Levantamento de controle, o qual consiste em obtenção e confirmação de dados que permitam a locação da obra com grande precisão; 4) Locação da obra, a qual consiste na determinação dos pontos, em campo, que permitirão o início da construção da obra. 1.2 Locação de Túneis Nos levantamentos topográficos para a locação de túneis, os trabalhos a serem efetuados consistem na determinação e materialização da direção do eixo nas duas frentes de serviço, bem como a determinação do desnível entre os dois extremos. Dois sistemas podem ser utilizados para a locação dos eixos de túneis: por poligonação ou por triangulação. Toda a vez que se trabalha com estes métodos, devemos utilizar, como coordenadas dos pontos ou estações, as coordenadas do sistema de projeção métrica (UTM). 1.2.1 Locação de Túneis por Poligonal O sistema de locação de um eixo de túnel por poligonal pode ser aplicado em áreas de pouco relevo. Este processo consiste em se efetuar um reconhecimento da área e a locação inicial das estações correspondentes aos dois extremos do túnel, que deverão estar amarradas a Referências de Nível (RN) e suas coordenadas estabelecidas (Fig.45) Conhecidas as coordenadas dos dois extremos do eixo a ser locado, determina-se o Azimute do alinhamento e a partir deste traça-se a poligonal em campo e vai-se estaqueando o alinhamento em intervalos regulares preestabelecidos. O comprimento dos intervalos de estaqueamento dependerá do comprimento do eixo do túnel e da morfologia do terreno. Seja locar o eixo AB de um túnel, conforme a Figura 46. A partir do azimute do alinhamento inicia-se o estaqueamento medindo-se 180º a partir do ponto anterior, obtendo-se assim o prolongamento do alinhamento sobre o qual se mede à distância “l” pré-determinada, obtendo-se a posição do ponto posterior. Prossegue-se desta maneira até atingir um ponto B’, próximo do ponto “B”, correspondente ao outro extremo do eixo. Pode ocorrer que o ponto B’, demarcado em campo, se encontre deslocado do ponto B correspondente ao extremo oposto do alinhamento do eixo que se quer locar. Para corrigirmos o deslocamento do alinhamento, mede-se à distância BB’, a qual denominaremos de “d” e o ângulo “β” . Conhecido o comprimento “L”, correspondente ao alinhamento estaqueado em campo, e a distância “l”, entre cada estaca, poderemos determinar as distâncias d’, d”, d”’ e assim sucessivamente através da relação de igualdade de triângulos. Para a locação do eixo do túnel, instala-se o teodolito sobre as estacas do alinhamento AB’, orienta-se o limbo em relação ao mesmo e mede-se o ângulo β. Conhecidas às distâncias d’, d”, d’” e assim sucessivamente, mede-se as mesmas sobre o terreno e os novos pontos locados serão os correspondentes ao eixo do túnel, sobre a superfície do terreno. Caso seja necessária a implantação de chaminés, poderão ser abertas sobre estes novos pontos locados e que correspondem ao eixo do túnel, conforme apresentado na figura 47. Após a locação das estacas na superfície do terreno, correspondentes ao eixo do túnel, deverá ser efetuado o nivelamento geométrico de cada uma das mesmas, tomando-se como ponto de partida a altitude de um dos RN utilizado na poligonação. Conhecidas às altitudes dos pontos extremos do eixo, pontos A e B da figura 47, pode-se determinar a diferença de nível (DN) entre os extremos do eixo. Com a diferença de nível (DN) e a distância horizontal (AB) entre os extremos, as quais podem ser determinadas por suas coordenadas, pode-se determinar a declividade do túnel. Conhecida a declividade do túnel e as altitudes das estacas demarcadas sobre o terreno, determina-se o comprimento que cada chaminé a ser aberta deverá ter para alcançar o eixo do túnel. 1.2.2 Locação de Túneis por Triangulação No caso de abertura de túneis em regiões acidentadas, o método de locação mais aconselhado é o da triangulação (Fig. 48). Após o reconhecimento da área e a demarcação dos pontos extremos do eixo a ser locado, determina-se à localização das estações que servirão de apoio à triangulação. Sempre que possível, a rede de triangulação a ser levantada deverá estar amarrada a RN (referencia de nível) conhecidas. Caso contrario, necessita-se medir uma base inicial e uma base de cheque final para que se possa determinar o azimute do eixo e seu respectivo comprimento, com o auxílio dos ângulos internos da triangulação. Com os dados da triangulação, calcula-se o comprimento dos lados da mesma, o azimute dos alinhamentos, as coordenadas das estações e finalmente às coordenadas dos extremos do eixo e sua respectiva orientação. Com as coordenadas dos extremos do eixo conhecidas, determina-se o comprimento do mesmo. As coordenadas dos vértices do eixo permitirão, igualmente, o cálculo do azimute direto e inverso, os quais possibilitarão que as escavações possam ser realizadas a partir das duas extremidades. Caso haja possibilidade, o nivelamento do eixo deverá ser efetuado pelo método geométrico. Se este não for possível, utiliza-se o nivelamento trigonométrico pelo método das visadas recíprocas e simultâneas entre as estações da triangulação. Na locação de um eixo de túnel, deve-se ter cuidado para que o erro de nivelamento e alinhamento sejam os menores possíveis e sempre abaixo do erro máximo permitido pelo projeto.
