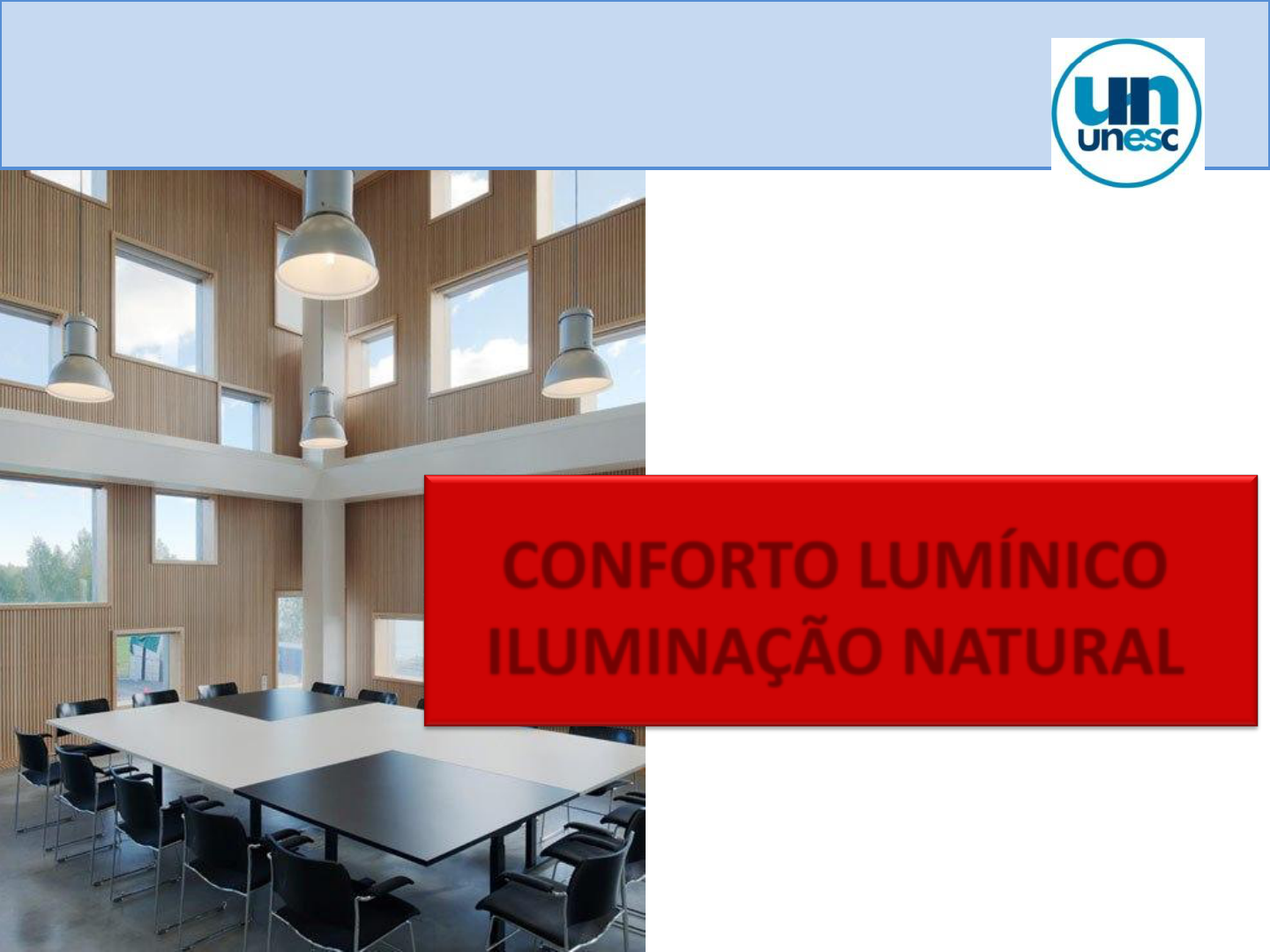

CONFORTO LUMÍNICO
ILUMINAÇÃO NATURAL
Centro Universitário do Espírito Santo
Campus Colatina-ES
Prof.: Marco Flávio Siqueira
Colatina, 2014
ILUMINAÇÃO NATURAL
CONFORTO LUMÍNICO
Para desenvolvermos determinadas atividades visuais,
nosso olho necessita de condições específicas e que
dependem muito das atividades que o usuário realiza.

Para alcançar o conforto deve-se levar em consideração:

• a quantidade de luz;
• a correta distribuição de luz no ambiente;
• a ausência de contrastes excessivos.

Quanto melhores as condições do ambiente, menor será
o esforço físico para se adaptar às condições
ambientais e desenvolver bem a atividade em questão,
aumentando a sensação de conforto.
ILUMINAÇÃO NATURAL
ILUMINAÇÃO NATURAL

É a iluminação obtida com a luz proveniente do sol e pelos
raios solares diretos e/ou raios indiretos.

É uma luz dita de espectro total e que apresenta a melhor
resposta visual humana com a melhor reprodução de
cores dentre as fontes existentes.
ILUMINAÇÃO NATURAL
ILUMINAÇÃO

Propriedades ópticas da luz

São três as propriedades básicas:

Reflexão
Absorção
Transmissão -
Refração
Materiais
Transparentes
ou
Translúcidos
Materiais
Opacos
ILUMINAÇÃO NATURAL
É a medida da quantidade
de luz incidente numa
superfície por unidade de
área, cuja unidade é:

lux = lumen/m²

 E = Φ
 A


Onde:
E = Iluminância (lx)
Φ = Fluxo Luminoso (lm)
A = Área Projetada (m²)
ILUMINAÇÃO

Algumas Grandezas

 ILUMINÂNCIA
ILUMINAÇÃO

Algumas Grandezas

 ILUMINÂNCIA
ILUMINAÇÃO NATURAL
NBR 5413:1992
ILUMINAÇÃO NATURAL
Quando parte da luz incidente numa superfície é
refletida, esta superfície é observada como uma
fonte de luz.

Luminância é a medida do brilho de
uma superfície.

ILUMINAÇÃO

Algumas Grandezas

 LUMINÂNCIA
ILUMINAÇÃO NATURAL
ILUMINAÇÃO

Algumas Grandezas

 LUMINÂNCIA
É determinada pela equação:

 L = I
 A. cos α

Onde:
L = Luminância (cd/m²)
I = Intensidade Luminosa (cd)
A = Área Projetada (m²)
α = Ângulo (Graus)
ILUMINAÇÃO NATURAL
ILUMINAÇÃO

Algumas Grandezas

 LUMINÂNCIA
ILUMINAÇÃO NATURAL
ILUMINAÇÃO NATURAL

Vantagens:

• Melhor adaptação do usuário e maior sensação de
conforto, consequentemente, redução da fadiga visual;

• aumento da produtividade, diminuição de erros e
defeitos nos produtos;

• redução do consumo de energia contribuindo com a
sustentabilidade.

Priorizar a utilização da luz natural, se este sistema não for
suficiente adotar o sistema artificial que tenha bom
desempenho e seja eficiente.
ILUMINAÇÃO NATURAL
ILUMINAÇÃO NATURAL

Desvantagens:

• Se mal dimensionada, a
iluminação natural torna-se
exagerada, ocasionando ofuscamento e aumento da carga
térmica;

• as tarefas devem ser setorizadas - para melhor
aproveitamento da luz natural as tarefas com maiores
exigências visuais devem estar próximas as janelas.


ILUMINAÇÃO NATURAL
A iluminação natural é uma das mais eficientes
formas de iluminação.

Nas lâmpadas incandescentes
apenas 10% da energia consumida
é emitida na forma de luz, o resto é
transformado em calor;


Nas lâmpadas fluorescentes, de
20 a 35% da energia é emitida
como luz;


Já na luz natural, 55% da energia
está dentro do espectro visível.

ILUMINAÇÃO NATURAL
A iluminação natural é uma das mais eficientes
formas de iluminação.

Em termos de produção de luz, significa dizer que a
eficiência luminosa é igual:

Lâmpada
incandescente
10 lm/W
Lâmpada
fluorescente
60 - 70 lm/W
Luz solar
100 - 130 lm/W
Abóbada
celeste
90 – 115 lm/W
ILUMINAÇÃO NATURAL
CONCEITO DE ABERTURA:

“todas as áreas da envoltória do edifício, com
fechamento translúcido ou transparente (que permite a
entrada da luz), incluindo janelas, painéis plásticos,
clarabóias, portas de vidro (com mais da metade da área
de vidro) e paredes de blocos de vidro”

Qualquer que seja o tipo de abertura, sua orientação
será um fator dominante na qualidade e quantidade de
luz natural recebida.
O principal elemento da edificação em
relação a iluminação natural é a
ABERTURA
ILUMINAÇÃO NATURAL
Assim, um bom projeto de iluminação irá englobar:

• Dimensionamento e forma das aberturas para melhor
aproveitamento dos sistemas de iluminação natural;

• uso do sistema de iluminação artificial como
complemento para obter níveis adequados de iluminação de
acordo com a atividade realizada (Iluminância – NBR 5413:1992);

• conservação de energia elétrica;

• diminuição do ganho de calor tanto pelo sistema de
iluminação natural, quanto pelo sistema de iluminação artificial.
ILUMINAÇÃO NATURAL
O conforto visual depende também da luminância no campo
visual:

100.000 lux pode ser bastante agradável em uma paisagem
verde escura (ρ = 0,3), mas pode ser intoleravelmente
ofuscante em uma areia de praia branca (ρ = 0,9).





*Luminância é a medida do brilho (reflexão) de uma superfície.
ILUMINAÇÃO NATURAL
Logo, a luz do Sol é intensa
 demais para ser usada como
 iluminação de tarefa.

Assim, para que sua utilização em ambientes internos seja
viável pode-se usar recursos para torná-la uma fonte de luz
refletida o que faria com que os bons níveis de iluminação
sejam menores do que os obtidos pelos raios solares diretos
porém, seja mais uniformemente distribuído pelo ambiente.
ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e regulamentos
em vigor.



• Normas brasileiras: NBR 15575:2013;

• Códigos de obras municipais;

• Regulamentação PROCEL/EDIFICA.


ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e
regulamentos em vigor.



NBR 15575-1 (ABNT, 2013) – Desempenho para edifícios
habitacionais de até 5 pavimentos.

Premissas de projeto:

“Os requisitos de iluminância natural podem ser atendidos mediante
adequada disposição dos cômodos (arquitetura), correta orientação
geográfica da edificação, dimensionamento e posição das aberturas,
tipos de janelas e de envidraçamentos, rugosidade e cores dos
elementos (paredes, tetos, pisos etc.) ...
ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e
regulamentos em vigor.



NBR 15575-1 (ABNT, 2013) – Desempenho para edifícios
habitacionais de até 5 pavimentos.

Premissas de projeto:

... A presença de taludes, muros, coberturas
de garagens e outros obstáculos do gênero
não podem prejudicar os níveis mínimos
 de iluminância especificados.”
ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e
regulamentos em vigor.



NBR 15575-1 (ABNT, 2013) – Desempenho para edifícios
habitacionais de até 5 pavimentos.

Comunicação com o exterior:

“Em ambientes de permanência prolongada,
recomenda-se que a cota do peitoril da janela
esteja posicionada no máximo a 100 cm do
piso interno, e a cota da testeira do vão no
máximo a 220 cm apartir do piso interno.”
ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e
regulamentos em vigor.



Códigos de obras municipais
Para a maioria dos códigos de obras brasileiros as exigências para
iluminação natural estão relacionadas com as áreas mínimas de
aberturas em função da área do piso.

Ambientes de permanência
prolongada:

Àrea abertura = Área piso / 6
Ambientes de curta
permanência:

Área abertura = Área piso / 8
ILUMINAÇÃO NATURAL
FERRAMENTAS E METODOLOGIAS PARA
DIMENSIONAMENTO DE ABERTURAS:

Especificações das legislações, normas e
regulamentos em vigor.



Códigos de obras /
Regulamentação PROCEL-Edifica
“Ambientes residenciais sem elementos de proteção solar nas
aberturas com características consideradas padrão:
 - abertura com 1/6 da área do piso;
 - teto de alta refletância (80%);
 - paredes com refletância média (60%);
 - pisos de baixa refletância (30%); e
 - profundidade limite do ambiente – 2,5 vezes a altura da
janela.
ILUMINAÇÃO NATURAL
DIMENSIONAMENTO DE ABERTURAS PARA
ILUMINAÇÃO NATURAL:

 RESUMINDO:

A intensidade e a distribuição da luz natural no ambiente
dependem:

• da disponibilidade da luz natural, de acordo com as condições
atmosféricas;

• de obstruções externas;

• do tamanho, orientação, forma e posição das aberturas;

• características do fechamento transparente ou translúcido;

• tamanho e geometria do ambiente; e

• refletividade das superfícies internas.
ILUMINAÇÃO NATURAL
Pode-se dividir em dois os sistemas de iluminação natural:

LATERAL ZENITAL

SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:


ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral:
Uma das características é a sua desuniformidade na
distribuição no ambiente, pois o nível de iluminância
diminui rapidamente com a aumento da distância da janela.



ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral:

A profundidade considerada eficiente para penetração da
luz é de 2,5 vezes a altura do piso a verga da janela.

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

O uso de elementos de controle é uma estratégia eficiente para
contribuir com a redução da luminância e do calor excessivos.
São eles:

- Brises e elementos externos de sombreamento;

- cortinas e persianas;

- prateleiras de luz;

- vidros especiais para controle de luz;

- entre outros.
ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Brises e elementos externos de sombreamento:

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Brises e elementos externos de sombreamento:

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Cortinas e Persianas
ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Prateleiras de luz:

São posicionadas horizontalmente
acima do nível de visão, dividindo
a janela em duas partes,
protegendo o ambiente interno
contra a radiação solar direta e
redirecionando a luz natural para o teto.

Auxilia no controle e distribuição da luz difusa, além da
redução do ofuscamento.
ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Prateleiras de luz:

Podem ser colocadas dentro, no meio ou fora da edificação.

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Lateral: Elementos de Controle

Prateleiras de luz:

Protegem principalmente as zonas próximas a abertura da luz
solar direta, melhorando a distribuição da luz.

Pode ter acabamento
na parte superior, com
material refletor.

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:
 Iluminação Zenital

É a iluminação de espaços internos através de aberturas
superiores (cobertura da edificação).

Possibilita uma maior uniformidade de distribuição da luz
natural em relação a Iluminação lateral, permitindo maiores
níveis de
Iluminância média.

É adequada para locais
profundos e grandes
espaços contínuos;


ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Zenital

Possui alta capacidade de captar a radiação luminosa, porém
essa radiação deve ser controlada para evitar o aumento
indesejável de carga térmica e luminância.

Apresenta maior necessidade e
dificuldade de manutenção do
que o lateral.


ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Zenital

A luz direta deve ser evitada.
Deve ter área de abertura máxima de 10% da área do piso.
ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:


Iluminação Zenital

ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Zenital: Tipos de abertura

Lanternim:

È caracterizado por duas faces opostas iluminantes.
No caso do Brasil, a melhor orientação é a Norte-Sul.





ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:


Iluminação Zenital: Tipos de abertura
 Shed:
Muito utilizado em fábricas, em geral, pela excessiva largura do
corpo do edifício.
A abertura é voltada para somente um lado, e pode estar na
vertical ou inclinada.
No caso do Brasil, a melhor orientação é a Sul.


ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Zenital: Tipos de abertura

Clarabóia:

A abertura totalmente na horizontal, por isso requer maior
manutenção e cuidado com o ganho térmico



ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:


Iluminação Zenital: Tipos de abertura

Átrio:

Átrio é o espaço central de
uma edificação, aberto na
cobertura muito utilizado
como estratégia de
iluminação para captação
de luz em edifícios com
múltiplos andares.


ILUMINAÇÃO NATURAL
SISTEMAS DE ABERTURAS PARA ILUMINAÇÃO
NATURAL:

 Iluminação Zenital: Tipos de abertura

Dutos:

São tubos reflexivos que filtram e
conduzem a luz natural da cobertura até
o ambiente a ser iluminado.

È usado, em geral, em áreas que
possuem a cobertura com certa
profundidade e na readequação de
espaços existentes.


ILUMINAÇÃO NATURAL
Priorizar a utilização da luz natural, se este
sistema não for suficiente adotar o sistema
artificial que tenha bom desempenho e seja
eficiente.
Estes sistemas devem ser implementados
SEMPRE de forma integrada.
Não esquecer ...
