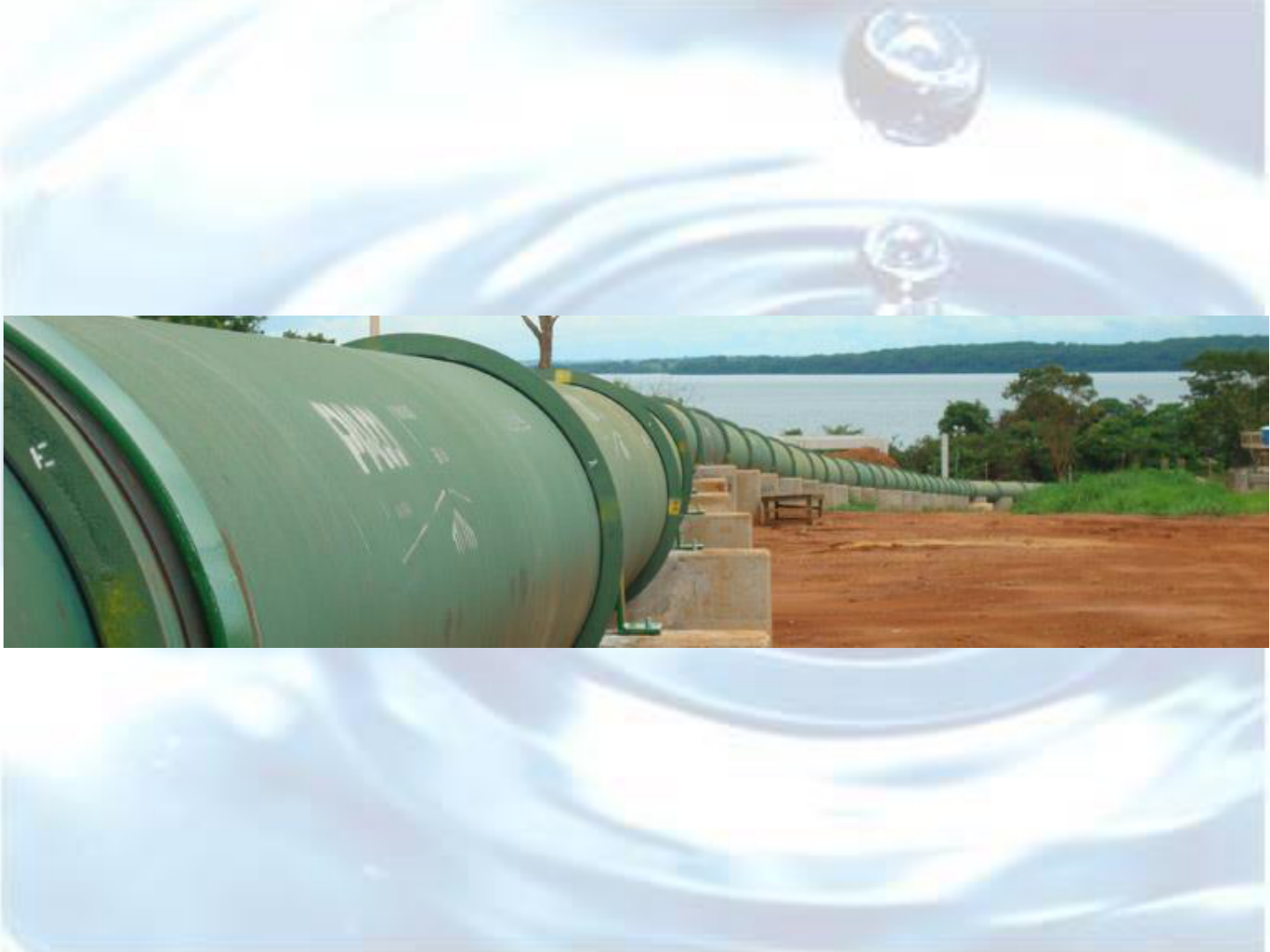

Capítulo 6
ADUÇÃO
1
02/07/2018
ADUTORAS são canalizações que
transportam água desde o local de
“captação” até o “ponto de utilização”
sem que ocorra distribuição no trajeto.
Possuem poucas ou mesmo nenhuma
ramificação (a vazão que circula é
constante).
2
02/07/2018
ADUTORAS EM SISTEMAS DE
ABASTECIMENTO DE
ÁGUA
3
02/07/2018
02/07/2018
4
02/07/2018
5
6
02/07/2018
• http://noticias.uol.com.br/album/120131rompime
ntoadutora_album.htm#fotoNav=4
7
http://noticias.uol.com.br/album/120131rompi
mentoadutora_album.htm#fotoNav=4
02/07/2018
8
02/07/2018
Classificação das adutoras:
Quanto à natureza da água transportada.
 adutoras de água bruta;
 adutoras de água tratada.
Quanto a energia para a movimentação da água.
 adutoras por gravidade :
em condutos forçados (tubos sujeitos a pressão superior à
atmosférica);
em conduto livre (canais, aquedutos ou tubos sujeitos à pressão
atmosférica – muito pouco usados atualmente);
 adutoras por recalque;
 adutoras mistas (com trecho por recalque e outro por gravidade, ou
vice-versa).
9
02/07/2018
Adutoras por gravidade
10
02/07/2018
Adutoras por recalque
11
02/07/2018
VAZÃO DE DIMENSIONAMENTO DAS ADUTORAS
12
02/07/2018
HORIZONTE DE PROJETO
Fatores a serem considerados:
• Vida útil da obra
• Evolução da demanda de água
• Custo da obra
• Flexibilidade na ampliação do sistema
• Custo da energia elétrica
13
02/07/2018
14
VAZÃO DE DIMENSIONAMENTO
DAS ADUTORAS
14
02/07/2018
15
02/07/2018
16
VAZÃO DE DIMENSIONAMENTO DAS ADUTORAS
16
02/07/2018
17
02/07/2018
18
02/07/2018
19
02/07/2018
20
02/07/2018
21
02/07/2018
22
02/07/2018
23
02/07/2018
24
TRAÇADO DA ADUTORA
Adutora por gravidade com tubulação assentada
abaixo da linha piezométrica efetiva
02/07/2018
25
02/07/2018
26
TRAÇADO DA ADUTORA
Adutora por gravidade com tubulação em conduto livre
Adutora por gravidade com trecho da tubulação acima da linha
piezométrica efetiva e plano de carga efetivo, porém abaixo da linha
piezométrica absoluta
Sifão funcionando em condições precárias , exigindo
frequente escorva da tubulação.
02/07/2018
27
TRAÇADO DA ADUTORA
Adutora por gravidade com
tubulação em conduto livre AQUEDUTOS QUE
CONDUZEM ÁGUA
DA BARRAGEM
DE SOBRADINHO
02/07/2018
28
RECOMENDAÇÕES PARA O TRAÇADO
• A adutora deverá ser implantada, de preferência em ruas e
terrenos públicos;
• Deve-se evitar traçado onde o terreno é rochoso, pantanoso
e de outras características não adequadas;
• A adutora deve ser composta de trechos ascendentes com
declividade não inferior a 0,2% e trechos descendentes com
declividade não inferior a 0,3%, mesmo em terrenos planos;
• Quando a inclinação do conduto for superior a 25%, há
necessidade de se utilizar blocos de ancoragem para dar
estabilidade ao conduto;
02/07/2018
29
Não se devem executar trechos de adução horizontal; no caso
do perfil do terreno seja horizontal, o conduto deve apresentar
alternadamente, perfis ascendentes e descendentes
• São recomendados os traçados que apresentam trechos
ascendentes longos com pequena declividade, seguido de
trechos descendentes curtos, com maior declividade
• A linha piezométrica da adutora em regime permanente deve
situar-se, em quaisquer condições de operação, acima da
geratriz superior do conduto.
RECOMENDAÇÕES PARA O TRAÇADO
02/07/2018
30
RECOMENDAÇÕES PARA O TRAÇADO
02/07/2018
31
02/07/2018
32
02/07/2018
MATERIAIS DAS ADUTORAS
Análises a serem consideradas para a escolha
de materiais:
Qualidade de água
Quantidade de água
Não provocar vazamentos nas juntas
Não provocar trincas, corrosões e
arrebentamentos por ações externas e
internas
Pressão da água
Economia
33
02/07/2018
PRINCIPAIS MATERIAIS DAS
TUBULAÇÕES
Tubos metálicos
– Aço
– Ferro fundido dúctil
–Ferro fundido cinzento (não está sendo
fabricado no Brasil)
Tubos não metálicos
– Materiais plásticos (PVC, poliéster reforçado
com fibra de vidro)
– Concreto protendido
– Cimento amianto (não está sendo fabricado
no Brasil)
34
02/07/2018
TUBULAÇÃO DE AÇO
Vantagens
– Alta resistência às pressões internas e externas
– Não apresenta vazamentos
– Baixa fragilidade
– Disponíveis para vários diâmetros e tipos de juntas
Desvantagens
– Pouca resistência à corrosão externa
– Precauções para transporte e armazenamento
– Cuidados com a dilatação térmica
– Dimensionamento das paredes dos tubos quanto ao
colapso
35
02/07/2018
TUBULAÇÃO DE FERRO FUNDIDO
• Tipos de tubos
▫ Dúctil
▫ Tipo cinzento → não é mais fabricado
• Tipos de tubos
▫ Diâmetros: 50 a 1.200 mm
▫ Comprimento: 3, 6 e 7 m
▫ Classes: K-9, K-7 e 1 MPa
• Tipos de juntas:
▫ Chumbo
▫ Elástica
▫ Elástica travada
▫ Mecânica
▫ Flanges
36
02/07/2018
PEAD
02/07/2018
37
02/07/2018
38
ENCHIMENTO DE ADUTORAS
Condição para enchimento →
• expulsão plena de ar, com a gradativa e lenta
admissão de água
Velocidade média para enchimento:
• 0,3 m/s
Válvulas para expulsão de ar:
• ventosas
39
02/07/2018
VENTOSAS
40
02/07/2018
VENTOSAS
41
02/07/2018
DESCARGA EM ADUTORAS
• Descarga da adutora em galerias, valas e
córrego
42
