REFORÇO COM PRÉ-ESFORÇO

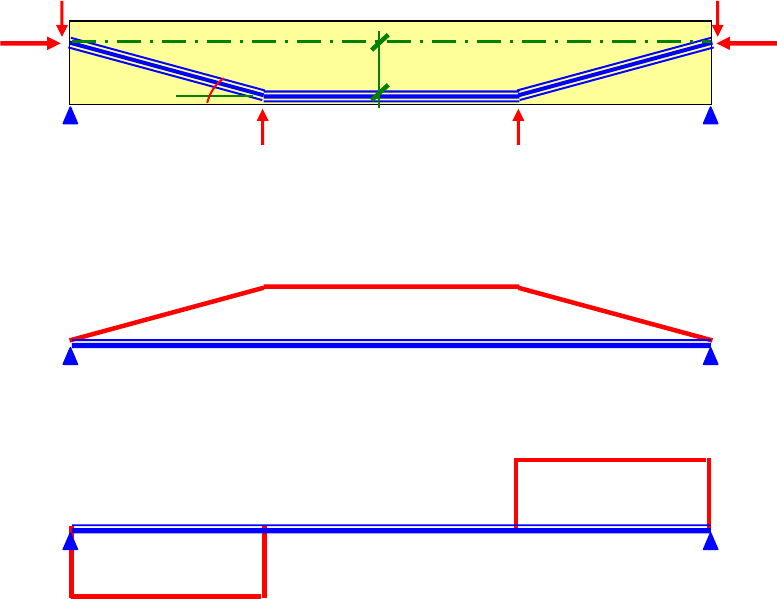

O reforço com aplicação de pré-esforço é uma técnica de reforço por
alteração estrutural, e consiste na imposição de deformações à
estrutura, ou de forças auto-equilibradas equivalentes, por meio de
cabos ou barras de aço de alta resistência.



P tgαP tgα
P tgα P tgα
PP e
α





 P e
- M





 P tgα
P tgα
+V
-

É normalmente utilizado pré-esforço exterior, por razões óbvias, isto é,
cabos constituídos por cordões ou barras de aço de alta resistência
colocados pelo exterior dos elementos estruturais a reforçar.
Este pré-esforço é não aderente aos elementos estruturais, isto é, o
cabo, ou a barra, não é solidarizado à estrutura ao longo do seu
comprimento, existindo ligação do sistema de pré-esforço à estrutura
apenas nas ancoragens e nas zonas de desvio da direcção do traçado
do pré-esforço.
REFORÇO COM PRÉ-ESFORÇO
TRAÇADO DO PRÉ-ESFORÇO
Por razões de simplicidade na transferência das forças de desvio do
pré-esforço, em geral, o traçado do pré-esforço é trapezoidal ou recto.
No caso do traçado ser trapezoidal é necessário utilizar selas de desvio,
executadas em aço ou em betão, com as quais são tranferidas as forças
de desvio para a estrutura.




REFORÇO COM PRÉ-ESFORÇO
PROTECÇÃO DO SISTEMA DE PRÉ-ESFORÇO
A protecção dos aços de pré-esforço é efectuada por galvanização, com
fitas de telas betuminosas enroladas aos cabos ou às barras, ou com
bainhas, de aço, ou de polietileno de alta densidade (HDPE) com uma
espessura mínima de 2mm.
As bainhas devem ser injectadas com calda de cimento, ou, no caso de
se pretender efectuar reajustos do pré-esforço ao longo do tempo, com
cera ou com um lubrificante viscoso.
Especial atenção na protecção das ancoragens, contra o vandalismo,
impactos e a corrosão, uma vez que, ao contrário do pré-esforço
aderente em que, após o endurecimento da calda de cimento de
injecção das bainhas, as anoragens assumem um papel secundário na
transferência das forças à estrutura, no pré-esforço não aderente são as
ancoragens que transferem a totalidade da força de durante toda a vida
da estrutura.

PERDAS DE PRÉ-ESFORÇO
As perdas de pré-esforço a considerar são:
¾ perdas por reentrada das cunhas nas ancoragens no caso de
cordões, ou perdas por reentrada das porcas nas ancoragens no
caso de serem usadas barras;
¾ perdas por atrito nas selas de desvio em traçados trapezoidais;
¾ perdas por deformação instantânea do betão, quer no pré-esforço
de reforço quer no pré-esforço existente;
¾ perdas por fluência e retracção do betão, e por relaxação do aço
de pré-esforço.
As barras de aço de alta resistência são usadas preferencialmente
quando o pré-esforço é constituído por troços rectos e se pretende
reduzir as perdas por reentrada do sistema de prisão dos aços nas
ancoragens. De facto, nas barras a prisão dos aços nas ancoragens é
efectuada por meio de porcas e roscas nas barras, garantindo valores
da reentrada das porcas de cerca de ∆L=1.5mm, ou ∆L=0.5mm se for
efectuado o reaperto do pré-esforço.
No caso de pré-esforço recto, sem forças de atrito, as perdas por
reentrada do sistema de prisão dos aços nas ancoragens ∆P é dado
por: ∆P = - AP EP ∆L/L
onde L é o comprimento da barra, AP e EP são a área da secção e o
módulo de elastecidade do aço de pré-esforço, respectivamente.
REFORÇO COM PRÉ-ESFORÇO

Prof. Edgar Cardoso
(1913/2000)















REFORÇO COM PRÉ-ESFORÇO







REFORÇO COM PRÉ-ESFORÇO
Viaduto do Campo Grande – Lisboa


Viaduto da “Fonte Nova” – Lisboa
