1

Mecânica Geral/20152
2
a
 lista de exercícios


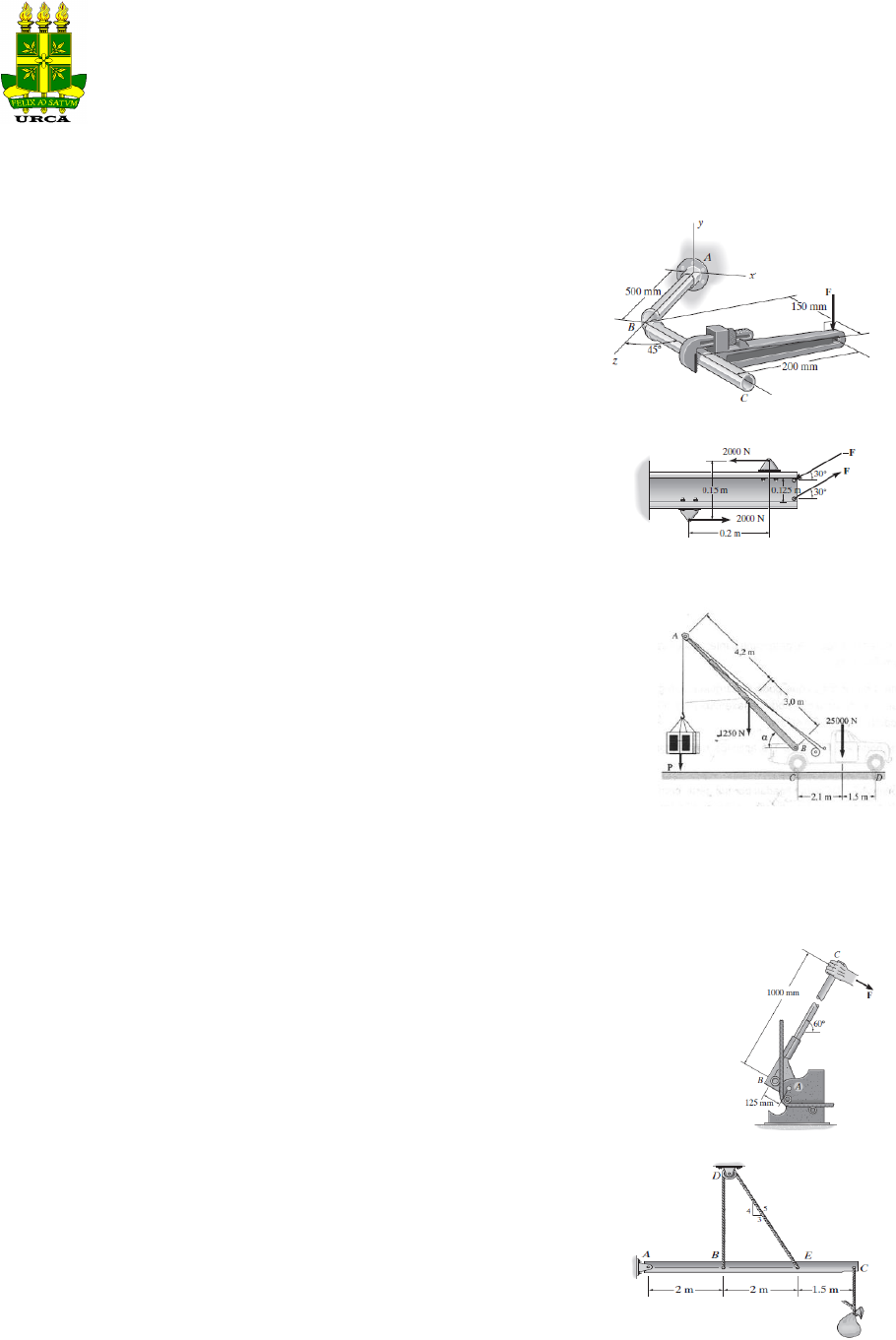

1) Uma força vertical F = 60N é aplicada na chave de
cano como mostrado. Determine o momento desta
força em relação ao eixo AB. Considere que os tubos
ABC e a chave pertencem ao plano xz. Sugestão:
utilizar análise escalar. 14,8N.m.



2) Dois binários atuam no eixo. Determine a magnitude de
F para que o momento binário resultante seja de
450 N.m, no sentido anti-horário. Em qual posição do
eixo atua esse binário resultante ? 1386 N



3) Um guindaste é montado em um caminhão e utilizado para
erguer um compressor de 3000N. Os pesos da lança AB e
do caminhão estão indicados, e o ângulo que a lança forma
com a horizontal é 45
0
. Determine as reações em cada uma
das rodas traseiras e dianteiras. Rc = 9823N; Rd=4802N




4) No problema anterior determine o menor valor possível de α para que o caminhão não
tombe quando a carga de 15kN for levantada. 62
0



5) Se a força no rolete liso B vale 7,5 kN, determine as componentes
horizontal e vertical da reação no pino A e a magnitude requerida da
força F aplicada pela mão do operário
F=0,468kN;Ax=7,094kN; Ay= 0,234kN





6) Determine a tensão na corda BDE, e a reação em A.
Dado mc =80kg
Resp. T=830,1N; Ax=498N; Ay=709N








UNIVERSIDADE REGIONAL DO CARIRI – URCA
Centro de Ciências e Tecnologia – CCT
Departamento de Engenharia de Produção - DEPRO


 2

7) Determine a força no cabo AB e as reação em C para estrutura
mostrada.
Resp. T = 5,89N; Cx = 5,11N; Cy = 4,05N









8) Determine a reação normal no colar A e no
apoio B e a reação na haste curta CD para a
figura ao lado.
Resp. NA = 1,06kN; RCD =0,501kN; NB =1,42kN





9) Uma cabine de metrô tem peso de 120kN e centro de
gravidade G. Ele é suspensa na frente e atrás no trilho por 6
pneus localizados em A,B e C. Determine a reação normal
nesses pneus se o trilho é assumido ser uma superfície lisa e
uma porção igual de carga é assumida em ambos os pneus
dianteiros e traseiros.
Resp. NA = 75kN; Nc =75kN; NB =60kN







10) Determine a tensão no cabo BC e a reação em A necessária para
suportar o perfil de aço mostrado
Resp. T=34,62kN ; Ax=20,8 kN; Ay=87,7 kN





11) Quando os freios do aeroplano são aplicados, os pneus exercem duas
forças no final do percurso. Determine, nessas condições as reações
na articulação C e a força na conexão AB.
Resp. FAB=0,864kN; Cx=2,66kN; Cy = 6,56kN






12) Uma viga de madeira com 3,60 m de comprimento pesa
400N. Ela está articulada em A e presa a um cabo BC no
ponto B. Determine a reação em A e a força de tração no
cabo.
TBC=500N; RA=412,31N

 3


13) Uma extremidade da barra AB apoia-se no canto A e a outra
extremidade está ligada ao cabo BD. Com uma carga de 150kN
aplicada no centro da barra determine a reação em A
e a tração no cabo BD
Resp. TBD=69,64kN





EQUILIBRIO EM TRES DIMENSÕES





14) O eixo é suportado por três mancais A, B e C. Determine
os componentes das reações nestes mancais. Obs: Os
mancais não suportam cargas axiais.
Ax=475N; Az=125N; Bx=25N; Bz=1125N; Cy=450N; Cz=250N








15) Uma barra de 3m está submetida a uma força de 4kN como
mostrado. Determine as tensões nos dois cabos e a reação na
junta esférica A.
Resp. TBD =TBE =5,24kN; Ax=5,7116kN; Ay=2,67kN; Az=0







16) A placa retangular mostrada tem massa de 15 kg e está
fixada na posição mostrada, por dobradiças em A e B e um
cabo. Assumindo que a dobradiça B não exerce nenhuma
força axial, determine: a) A tensão no cabo EF e b) as
reações em A e B
Resp. TEF = 97,12 N; A = -23,54i+63,74j-7,83K [N];
B = 9,83j + 66,70K [N]




17) Determine a tensão no cabo BD e as reações (x,y,z) na junta esférica em A

TBD=TCD=117N
Ax=66,7N
Ay=0
 Az=100N

 4



BARICENTRO DE CENTRÓIDE POR COMPOSIÇÃO

18) Determine a posição do centróide da superfície plana da figura.












x=y=13,40mm

19) Determine, por composição, a posição do centróide da área plana da figura.













20) O eixo x, horizontal, passa pelo centróide C da superfície da figura e a divide
em duas partes A1 e A2. Determine o momento estático de cada parte
componente em relação ao eixo x e explique os resultados obtidos.

R. A1: Q=375000mm
3
, A2:Q=375000mm
3







21) Um arame fino e homogêneo é curvado para formar o
perímetro da figura mostrada, Determine as coordenadas
do centróide da figura obtida









 5




22) Localize o centroide Y por composição de área da base de concreto
