Aplicação da regra de Gibbs - de 30/09 a 06/10
Curso: Técnico em Metalurgia
Disciplina: Estudo dos diagramas de fases
Professor: Cassiano Lino dos Santos Costa
Aluno: Anne Katherine Pinheiro Resende
OBS.: Represente no diagrama e/ou deixe seus cálculos explicitando seu raciocínio!
1) A figura abaixo mostra o diagrama de fases pressão-temperatura para o H2O. Aplique a regra das fases de Gibbs para os pontos A, B, e C; isto é, especifique o número de graus de liberdade em cada um desses pontos – ou seja, especifique o número de variáveis controláveis externamente que precisam ser especificadas para definir por completo o sistema.

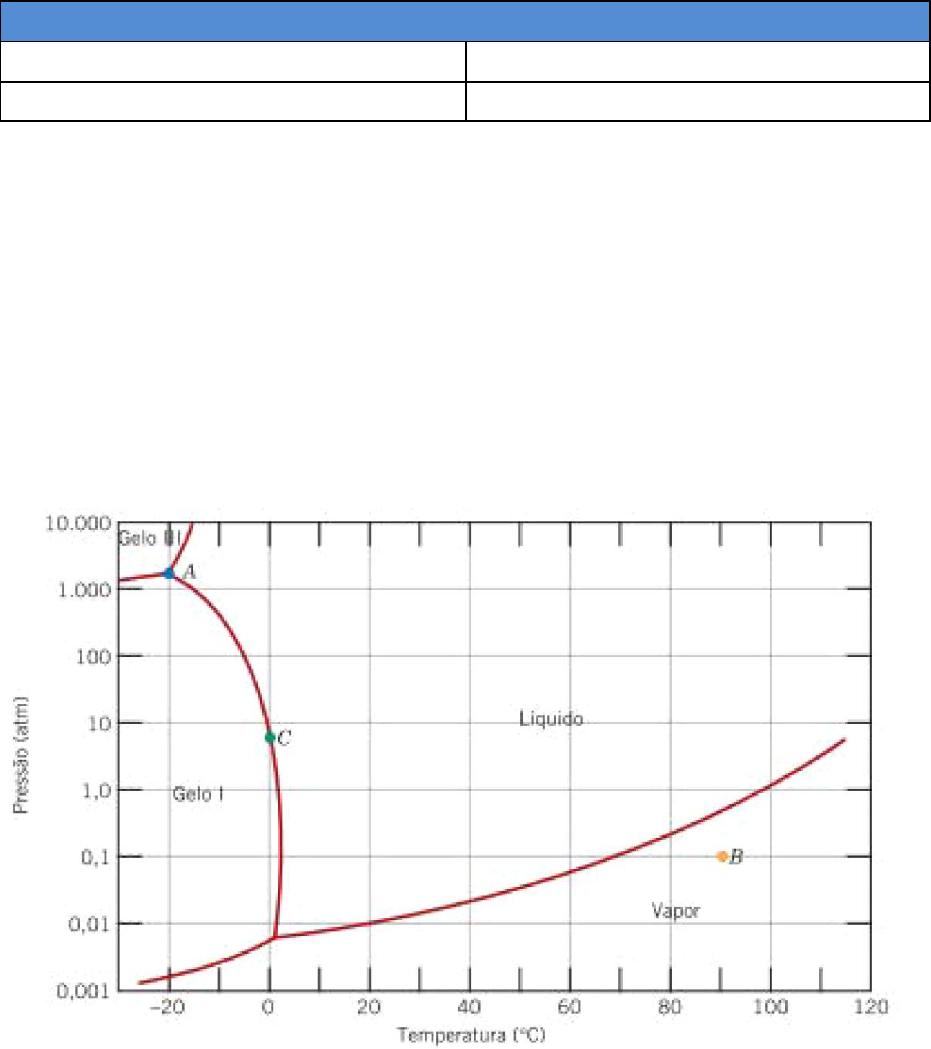

Figura 1 – Diagrama de fases do logaritmo da pressão em função da temperatura para o H2O
P + F = C + N; C = 1 = água; N = 2 = pressão e temperatura. Então P + F = 3 ou F = 3 - P; considerando os pontos que temos:
Ponto A: P = 1, F = 3 -1 F = 2: temperatura e pressão são necessárias para definir o sistema.
Ponto B: P = 2, F = 3-2 F = 1: ou temperatura ou pressão sozinhas definem o sistema.
Ponto C: P = 3, F = 3-3 F = 0: ponto invariante.
2) Observe o diagrama binário PbSn, aplique a regra de Gibbs, para o ponto onde a composição é de 19,2% em peso de estanho na isoterma eutética.
Figura 2 - Diagrama de fases para o sistema Pb-Sn
F = C - P + N
F = 2 - 3 + 2
F = 1
3) Analise os pontos indicados no diagrama de fases do sistema Cu-Ni.
Figura 3 – Diagrama de fase Cu-Ni
Aplique a regra das fases de Gibbs para os pontos A, B, C e D.
FA = C - P + N
FA = 2 - 2 + 1
FA = 1
FB = C - P + N
FB = 2 - 1 + 1
FB = 2
FC = C - P + N
FC = 2 - 1 + 1
FC = 2
FD = C - P + N
FD = 2 - 2 + 1
FD = 1
