LISTA NP2 DEPENDENCIA E TUTELADOS RM 1

Prévia do material em texto

Página 1 de 4
Professora Lorena Oliveira
Instituto de Ciências Exatas e tecnologia
Campus Flamboyant - Goiânia

Curso: Engenharia Civil
Disciplina: Resistência dos Materiais
Professora: Lorena Alves de Oliveira

LISTA – DEPENDÊNCIA
Estudar: Sistema Online + Livro de Estática - Mecânica para engenharia (Autor: HIBBELER)

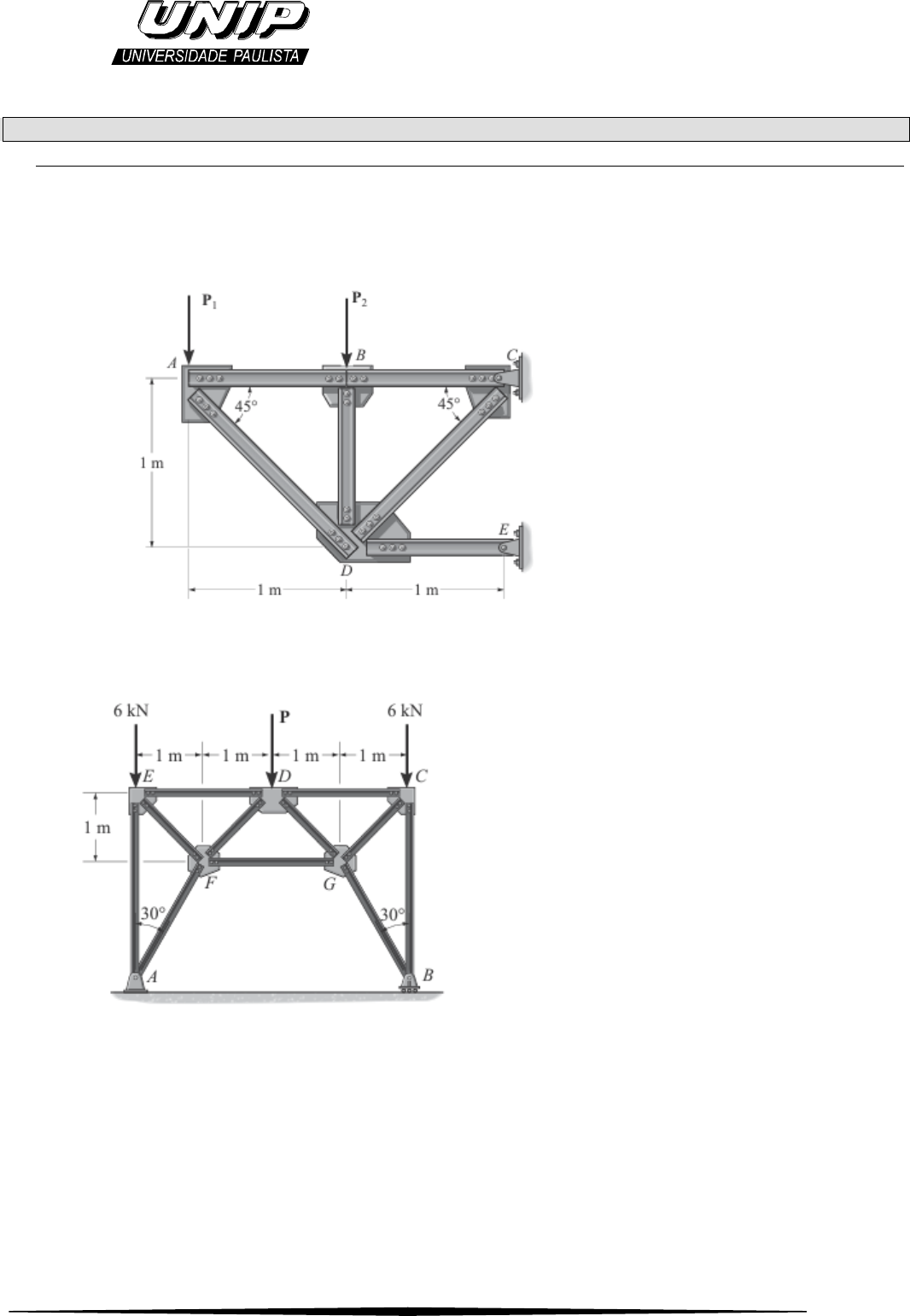

1) A treliça usada para sustentar um balcão está sujeita às cargas mostradas. Considere cada
nó como um pino e determine a força em cada membro. Indique se os membros estão sob
tração ou compressão. Faça P1= 3 kN, P2= 2 kN.

Gabarito:

FAD= 4,24 kN (C)
FAB= 3 kN (T)
FBD= 2 kN (C)
FBC= 3 kN (T)
FDC= 7,07 kN (T)
FDE= 8 kN (C)


2) Determine a força em cada membro da treliça e diga se os membros estão sob tração ou
compressão. Faça P= 12,5 kN.

Gabarito:

FBG= 0
FBC= 12,25 kN (C)
FCG= 8,84 kN (T)
FCD= 6,25 kN (C)
FGD= 8,84 kN (C)
FGF= 12,5 kN (T)
FAE= 12,5 kN (C)
FAF= 0
FED= 6,25 kN (C)
FEF= 8,84 kN (T)
FFD= 8,84 kN (C)
FGF= 12,5 kN (T)












Página 2 de 4
Professora Lorena Oliveira
3) Determine a força em cada barra das treliças ilustradas. Indique se cada barra está
tracionada ou comprimida.

a)



b)



4) O Projeto de uma cobertura metálica prevê a construção de uma estrutura com perfis C
soldados, como indicado na figura a seguir. O momento de inércia desses perfis, em cm4,
em relação ao eixo baricêntrico x-x, que deve ser empregado para verificação do estado
limite de utilização, é?

5) Em uma estrutura metálica utilizou-se o perfil vazado, conforme figura abaixo. Para a
determinação das tensões na flexão necessita-se do momento de inércia do perfil vazado,
cujo o valor, em cm4, em torno do eixo x-x, é?

Página 3 de 4
Professora Lorena Oliveira

6) Considere o perfil metálico, para o projeto de uma cobertura, ilustrado na figura abaixo. O
momento de inércia em relação ao eixo baricêntrico x-x, em cm4, é?


7) Determinar as características geométricas das figuras abaixo.

a)


A= 57 cm²
XCG = 3,34 cm YCG = 4,34 cm
Ix = 716,33 cm4 Iy = 444,33 cm4
Wx = 93,5 cm³ Wy = 66,71 cm³
ix = 3,55cm iy = 2,79 cm

Página 4 de 4
Professora Lorena Oliveira
b)




A= 74 cm²
XCG = 0 cm YCG = 4,88 cm
Ix = 647,57 cm4 Iy = 424,67
cm4
Wx = 126,48 cm³ Wy = 106,17
cm³
ix = 2,95cm iy = 2,39 cm
c)


A= 25 cm²
XCG = 7,3 cm YCG = 1,7 cm
Ix = 56,08 cm4 Iy = 556,08 cm4
Wx = 16,99 cm³ Wy = 76,17 cm³
ix = 1,25 cm iy = 4,72 cm
d)



A= 18 cm²
XCG = 0 cm YCG = 4 cm
Ix = 166 cm4 Iy = 36,5 cm4
Wx = 41,5 cm³ Wy = 12,17 cm³
ix = 3,03 cm iy = 1,42 cm

8) A junta mostrada na figura abaixo está presa por dois parafusos. Determine o diâmetro
exigido para os parafusos se a tensão de ruptura por cisalhamento para os parafusos for
350 MPa. Use um fator de segurança para o cisalhamento de 2,5. (Resp.: 75 mm)
