Questão 1/5 - Análise de Circuitos Elétricos
Os capacitores são utilizados nos mais variados tipos de circuitos elétricos, nas máquinas fotográficas armazenando cargas para o flash, por exemplo.
Qual das opções a seguir é um tipo de capacitor que tem polaridade definida e não pode ser invertida?
Nota: 0.0

	A
	Capacitor de papel

	B
	Capacitor monoestável

	C
	Capacitor de poliester

	D
	Capacitor eletrolítico

	E
	Capacitor Cerâmico
Questão 2/5 - Análise de Circuitos Elétricos

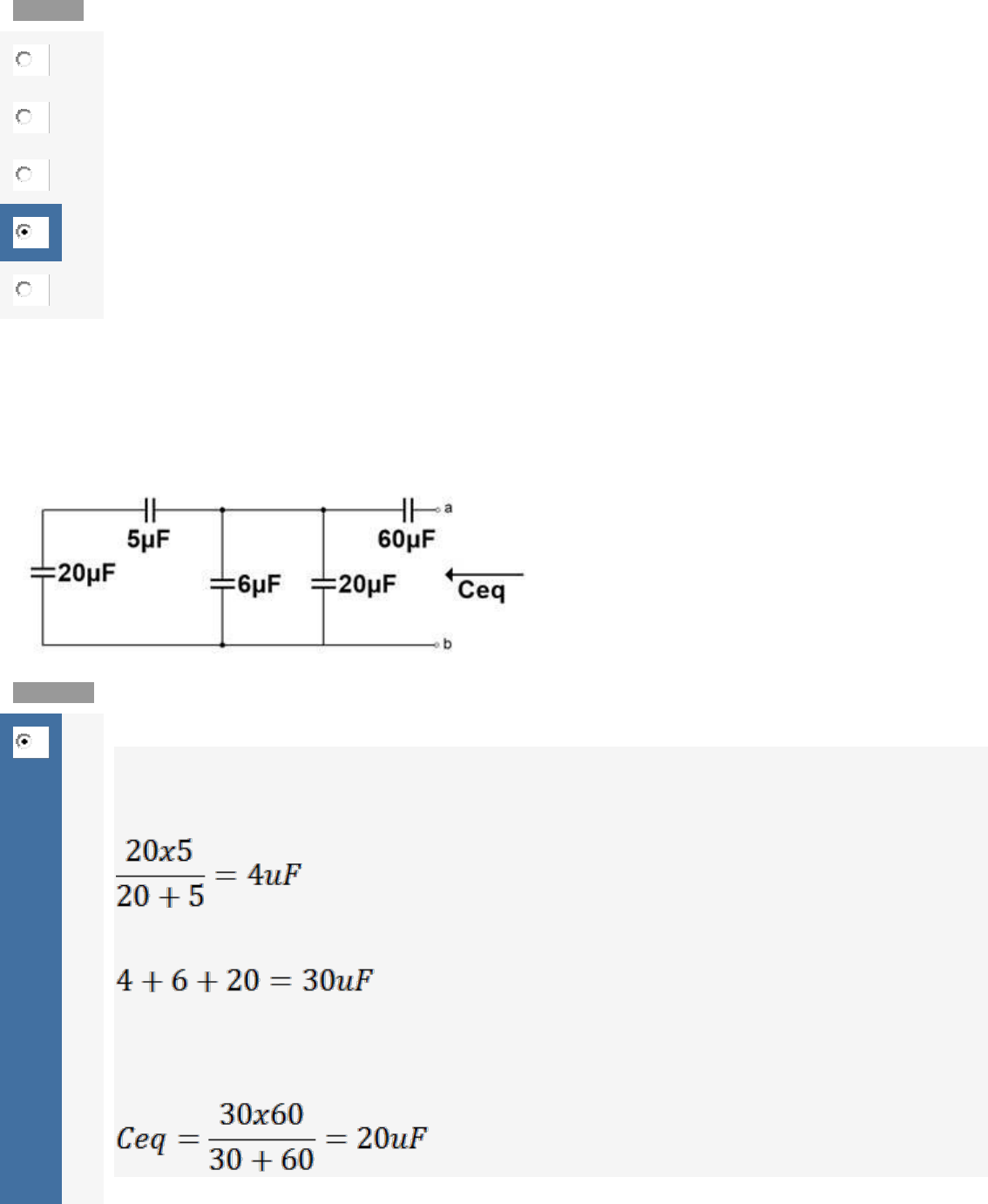

Capacitor é um componente que armazena cargas elétricas num campo elétrico, acumulando um desiquilibrio interno de carga elétrica. Calcule a capacitância equivalente vista pelos terminais a e b do circuito a seguir:
Nota: 20.0

	A
	20μF20μF
Você acertou!
Os capacitores de 20uF e 5uF estão em série, a capacitância equivalente para eles é:
Este capacitor de 4uF está em paralelo com os capacitores de 6uF e 20uF, a capacitância combinada deles é:
Este capacitor de 30uF, por sua vez, está em série com o capacitor de 60uF. Portanto, a capacitância equivalente de todo o circuito é:

	B
	111μF111μF

	C
	40μF40μF

	D
	2μF2μF

	E
	2F2F
Questão 3/5 - Análise de Circuitos Elétricos
Para o circuito abaixo, sabendo que a tensão inicial do capacitor é nula, ou seja, vC(0)= 0  V, calcule:
Tempo de carga do capacitor
Resistor que deveria ser usado para que a carga do capacitor se dê em 20 s.
Nota: 20.0

	A
	1 s; 1 kΩΩ

	B
	2 s; 5 kΩΩ

	C
	2 s; 15 kΩΩ

	D
	2,5 s; 20 kΩΩ

	E
	10 s; 20 kΩΩ
Você acertou!
Questão 4/5 - Análise de Circuitos Elétricos
Considere o circuito RC abaixo, em que o capacitor C1 encontra-se carregado com 50 V.
Calcule tempo mínimo em que pode-se considerar o capacitor descarregado.
Nota: 20.0

	A
	1 min e 50 s
Você acertou!

	B
	1 min e 10 s

	C
	55 s

	D
	40 s

	E
	22 s
Questão 5/5 - Análise de Circuitos Elétricos
O indutor é um elemento usado em circuitos elétricos, eletrônicos e digitais com a função de acumular energia através de um campo magnético, também serve para impedir variações na corrente elétrica. Os indutores também são usados para formar um transformador, além de ser extensamente utilizados como filtro do tipo passa baixa (que exclui sinais de alta frequência). Em muitas ocasiões devemos calcular associações de circuitos formados com indutores. Calcule o circuito a seguir encontrando a indutância equivalente do mesmo.
Nota: 20.0

	A
	Leq=18H
Você acertou!
Os indutores de 10H, 12H e 20H estão em série. Portanto, combinando-os, tem-se a indutância de 42H. Este indutor de 42H está em paralelo com o indutor de 7H e a combinação resulta:
Este indutor de 6H está em série com os indutores de 4H e 8H, Logo:

	B
	Leq=28H

	C
	Leq=42H

	D
	Leq=6H

	E
	Leq=19H
