Concepção de sistema de esgoto
sanitário

Concepção do sistema de esgotamento
sanitário
 FUNASA (2002): CONCEPÇÃO é o
conjunto de estudos e conclusões
referentes ao estabelecimento das
diretrizes, parâmetros e definições
necessárias e suficientes para
caracterização completa do SES a ser
projetado.


2
Critérios
técnicos
econômicos ambientais
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes

 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
3
Constituintes de um SES
4

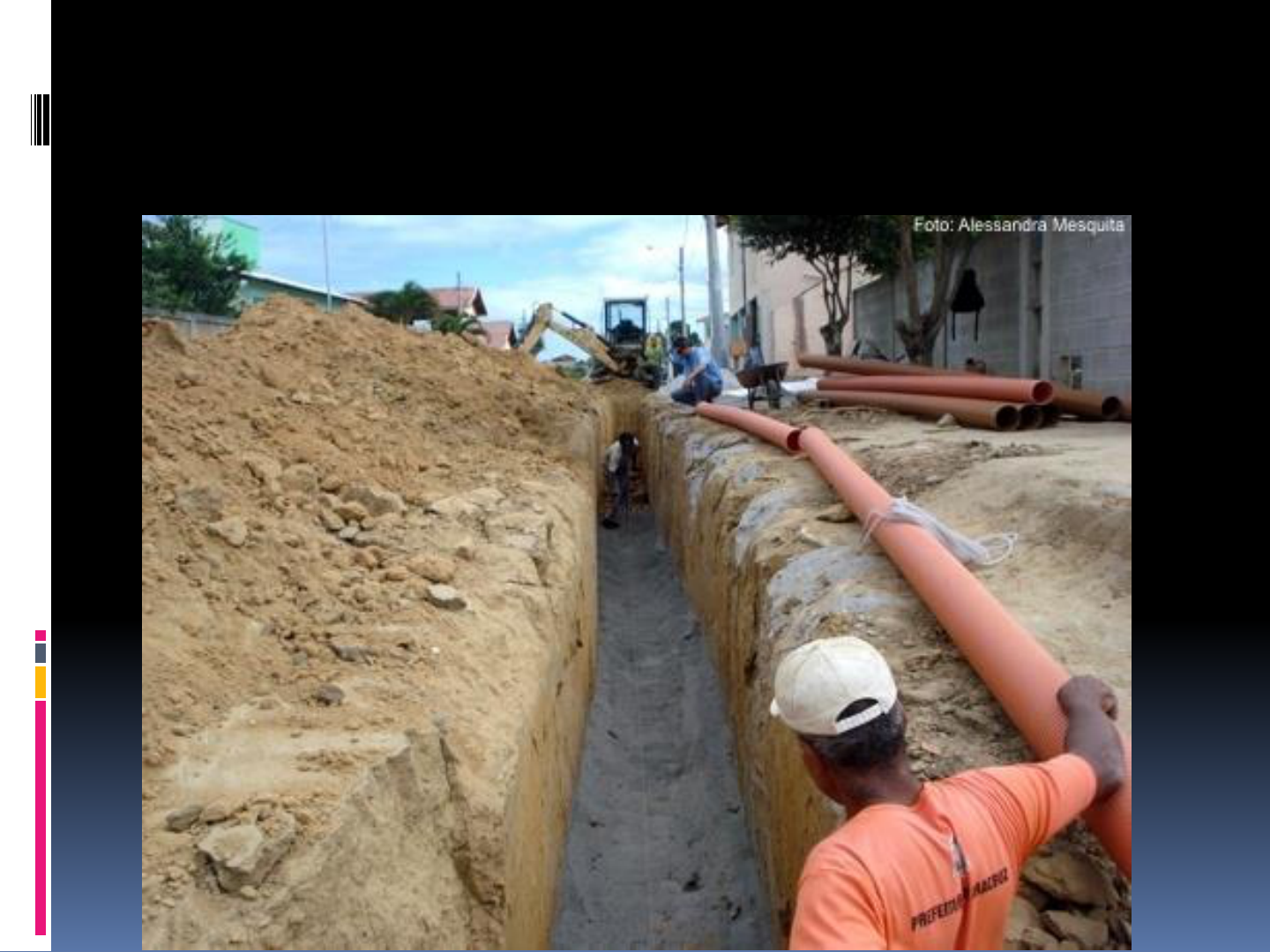

Rede coletora de esgoto convencional
Conjunto de canalizações destinadas a receber e conduzir
os esgotos dos edifícios, casas, pontos comerciais, etc;
 COLETOR SECUNDÁRIO :
• Recebem dos coletores prediais em qualquer ponto da sua
extensão e podem ser instalados no passeio com pequeno
diâmetro e extensão.
COLETORES PRIMÁRIOS:
• Coletor tronco → quando somente recebe contribuições
de coletores secundários;
• Coletor principal → quando é o coletor de maior extensão
da bacia.
SISTEMA DE ESGOTO SANITÁRIO
5
Unidade de Coleta
 Traçado radial (topografia plana)

 Traçado tipo leque ( acidentada)

 Traçado perpendicular
 plana ou acidentada, com diversos pontos de
contribuição em um lado do coletor principal,
sempre evitando ETE.
6
7

Tipos de Traçado de Rede
8

Tipos de Traçado de Rede
Leque: Terrenos
acidentados (Ex. São
Paulo)



9

Tipos de Traçado de Rede
Rede coletora de esgoto –
separador absoluto

10
SISTEMA UNITÁRIO NO JAPÃO

11
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes
 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
12
Constituintes de um SES
13
INTERCEPTOR: Canalização que recebe coletores ao
longo do seu comprimento, NÃO recebendo ligações
prediais diretas:

Tem o maior diâmetro da rede coletora;

Recebe contribuições apenas em PVs;

Amortece a vazão proveniente dos coletores
contribuintes.

14
SISTEMA DE ESGOTO SANITÁRIO
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes
 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
15
EMISSÁRIO
 São similares aos interceptores, diferenciando apenas por
não receber contribuição ao longo do percurso.


16
Emissário em Indaiatuba – SP, com 1396 metros de extensão -loteamento
Colinas I.
17
SISTEMA DE ESGOTO SANITÁRIO
18
http://www.mma.gov.br/port/conama/processos/EFABF603/Emissarios.pdf
19
Emissário submarino de Maceió
20
21
http://2.bp.blogspot.com/_v9fA5LJ78MM/S5_jyE9YwSI/AAAAAAAACYg/Jg_TX45HCoY/s160
0-h/emiss%C3%A1rio+submarino+lixo-01.jpg
http://www.google.com.br/imgres?q=MACEI%C3%93+emissario+submarino&hl=pt-
BR&client=firefox-a&sa=G&rls=org.mozilla:pt-
BR:official&tbm=isch&tbnid=5rFCXGmrGqnW7M:&imgrefurl=http://tudoglobal.com/blog/noticias-
24-horas/65309/casal-recupera-emissario-submarino-de-maceio.html&docid=1h4p-
Qh3IRHXgM&w=310&h=133&ei=0bNKTuKIMo63tgf5xMirCg&zoom=1&iact=rc&dur=481&page=
1&tbnh=90&tbnw=210&start=0&ndsp=15&ved=1t:429,r:0,s:0&tx=178&ty=44&biw=1366&bih=66
5
22
ASPECTOS LEGAIS RELATIVOS À DISPOSIÇÃO OCEÂNICA NO BRASIL
Resolução CONAMA N. 357/05 (substitui o antiga CONAMA N. 20/86)

 ART. 34: “Os efluentes de qualquer fonte poluidora
somente poderão ser lançados, direta ou indiretamente, nos
corpos de água desde que obedeçam as condições e padrões
previstos neste artigo ...:”
 -pH entre 5 a 9;
 -Temperatura inferior a 40oC, sendo que a variação de
temperatura no corpo receptor não devera exceder a 3oC na
zona de mistura;
 -materiais sedimentáveis: ate 1mL/L em teste de 1 hora em
cone Imhoff;
 -óleos e graxas: 1 – óleos minerais: ate 20 mg/L; 2 – óleos
vegetais e gorduras animais: ate 50 mg/L;
 -ausência de materiais flutuantes;

23
 ART. 25: “É vedado o lançamento e a autorização
de lançamento de efluentes em desacordo com as
condições e padrões estabelecidos nesta
Resolução.”
 Parágrafo único: O órgão ambiental competente
poderá, excepcionalmente, autorizar o lançamento
de efluente acima das condições e padrões
estabelecidos no ART. 34, desta Resolução, desde
que observados os seguintes requisitos:” relevante
interesse público, atendimento ao enquadramento
e metas progressivas, realização de EIA,
estabelecimento de tratamento e exigência para
este lançamento, fixação de prazo Máximo para o
lançamento excepcional.
24
Vantagens dos emissários:

Desvantagens dos emissários:

 Menor risco ambiental e
de saúde pública se houver
problemas operacionais;
 Maior confiabilidade
operacional;
 Menor geração de resíduos
sólidos e de odor
 Menor área requerida;
 Menor custo operacional.
 Maior impacto no
ambiente bentônico;
 Não permite a alternativa
do reúso;
 Menor aceitabilidade
pública.

25

26
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes
 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
27
Estação Elevatória de Esgoto
(EEE)
 Conjunto de instalações destinadas a transferir os esgotos
de uma cota mais baixa para uma outra mais alta;




28
EEE em Ponta Porã – MS. R$ 121 mil foram destinados para a Estação Estoril (foto
acima)
Unidade de Elevação
 Canal de acesso (redução de velocidade);
 Grade de barras (material grosseiro);
 Caixa de areia (partículas inorgânicas);
 Medidor de vazão;
 Poço úmido (acúmulo de esgoto)
 Conjuntos motor – bomba (CMBs)
 Painel de comando
 Gerador
 Poço seco (proteção CMBs, painel de
comando e gerador)
29
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes
 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
30
 Sifão Invertido: obra destinada a transposição
de obstáculo para tubulação de esgoto
funcionando sob pressão;
31
SISTEMA DE ESGOTO SANITÁRIO
 Partes constituintes
 Rede Coletora
 Interceptor
 Emissário
 Estação Elevatória
 Sifão Invertido
 Estação de Tratamento
 Corpo receptor
32
Estação de Tratamento de
Esgoto -ETE


33
Unidade de tratamento
Associação de operações físicas e biológicas

Sólidos grosseiros no trat. Preliminar;
SS no trat. Primário
M.O no tratamento secundário (coração da
ETE)

Microrganismos e macronutrientes no
tratamento terciário









34
UNIDADE DE TRATAMENTO
ESGOTO BRUTO
DOSAGEM
EVENTUAL
DE SODA
TRATAMENTO
DE GASES
REATOR PARA
DEGRADAÇÃO DE
GORDURA
QUEIMADORES
DOSAGEM DE
COAGULANTES
GRADES

CAIXAS DE AREIA E
GORDURA
REATORES
UASBs
MISTURA RÁPIDA
E
FLOCULADORES
UV
PÓS-AERAÇÃO
(ESCADA
HIDRÁULICA)
EFLUENTE FINAL
DESAGUAMENTO
MECÂNICO DE
LODOS
DOSAGEM
DE
POLÍMERO
LODO PARA
ATERRO
SANITÁRIO
MATERIAL RETIDO
PARA ATERRO
SANITÁRIO
GORDURA
FILTRADO
GÁS
LODO
LODOUnidade de tratamento
 Esgoto → carga → tratamento
 Evitar → riscos → contaminação
 mas, antes do projeto....
 Características (vazão e composição)
 Quais as condições do corpo receptor?
 Qual eficiência?
 Qual o local da ETE?
 Quanto custa (construção, operação e
manutenção)?

36
■ Tratamento de esgotos

37
38
Destinação final
RECEBIMENTO
TRANSPORTE
 LANÇAMENTO
DEVE CONTER (COM ETE):
1. CANAL DE ACESSO COM MEDIDOR DE VAZÃO
2. EEE
3. MEDIÇÃO DE VAZÃO DE SAÍDA
4. TUBULAÇÃO PARA LANÇAMENTO FINAL
TUBULAÇÕES
SEM ETE:
1. O CANAL DEVE TER GRADES E CAIXA DE AREIA
2. BY-PASS


 O lançamento do efluente deve respeitar a
capacidade de assimilação do corpo receptor, ou
seja: “não é admitida a emissão de efluentes com
características físicas, químicas e biológicas acima dos
padrões que possibilitem sua autodepuração”.

 Na maioria das cidades brasileiras, o esgoto é
coletado, transportado e lançado em sua forma
bruta.


39
Destinação final

40
Corpo receptor
 Corpo d’água onde será lançado os esgotos;
41 Canal de Marapendi - RJ
Indicadores de custo

42

CUSTO DE IMPLANTAÇÃO DAS REDES COLETORAS DE
ESGOTO
43
APRESENTAÇÃO DE PROJETOS DE
SISTEMAS DE ESGOTAMENTO
SANITÁRIO

44
Resumindo...
Definições
a) estudos de concepção
- identificação e qualificação de todos os
fatores intervenientes com o sistema de
esgotos;
- diagnóstico do sistema existente,
considerando a situação atual e futura;
- estabelecimento de todos os parâmetros
básicos de projeto;


45
-pré-dimensionamento das unidades dos
sistemas, para as alternativas
selecionadas;
- escolha da alternativa mais adequada
mediante a comparação técnica,
econômica e ambiental, entre as
alternativas, levantando os impactos
negativos e positivos;
- estabelecimento das diretrizes gerais de
projeto e estimativa das quantidades de
serviços que devem ser executados na
fase de projeto; 46
Definições
 b) projeto básico — conjunto de elementos necessários
e suficientes, com precisão adequada, para caracterizar
a obra e o serviço, ou o complexo de obras ou serviços
objeto da licitação, elaborado com base nas indicações
dos estudos técnicos preliminares, que assegurem a
viabilidade do empreendimento, e que possibilite a
avaliação do custo da obra e a definição dos métodos e
do prazo de execução;
c) projeto executivo — conjunto dos elementos necessários
e suficientes à execução completa da obra, de acordo
com as normas pertinentes da Associação Brasileira de
Normas Técnicas (ABNT).
47
1. Memorial descritivo
2. Memorial de cálculo
3. Plantas
4. Planilha orçamentária
5. Cronograma físico-financeiro
6. Normas técnicas
7. Anotação de Responsabilidade Técnica
8. Posse de área
9. Licenciamento Ambiental








Componentes do projeto básico
48
1. Memorial descritivo
  Para a elaboração do memorial descritivo de
sistemas de esgoto sanitário, é necessário o
desenvolvimento de uma série de atividades,
sendo as principais listadas a seguir:
• descrição sucinta do município ou localidade,
inclusive principais atividades econômicas e
equipamentos sanitários urbanos com suas
respectivas áreas de abrangência;
•condições sanitárias atuais; índices estatísticos
de saúde; ocorrências de moléstias de origem
hídrica;
49
• concepção da obra, incluindo a justificativa da
alternativa técnica adotada, bem como a forma de
execução de cada etapa ou fase da obra projetada;
• projeção da população urbana baseada em métodos
matemáticos, analíticos, comparativos e outros (ano a
ano);
• informações que possibilitem a aceitação/aprovação:
- da solução técnica adotada;
- dos locais onde serão desenvolvidos os trabalhos;
- dos métodos executivos;
- da descrição do material a ser utilizado; e
- da forma de implantação de cada etapa;

50
2. Memorial de cálculo
• grau de atendimento no período de projeto;
• detalhamento dos cálculos, das quantidades dos
serviços, inclusive dos materiais, de acordo com
os quantitativos da Planilha Orçamentária;
• quanto à rede coletora, apresentar o estudo de
traçado da rede; pré-dimensionamento
hidráulico-sanitário das tubulações;
identificação de tubulações, peças e acessórios
(definição do material);


51
• quanto ao coletor tronco, interceptor e emissário,
apresentar a definição do traçado; pré-
dimensionamento hidráulico-sanitário de tubulação,
peças e acessórios; identificação das tubulações,
peças e acessórios (definição do material);
• identificação de interferências e pontos notáveis;
52
2. Memorial de cálculo
• quanto à estação elevatória e linha de recalque,
apresentar o pré-dimensionamento do poço de
sucção da elevatória, dimensões e formas
geométricas;
pré-dimensionamento dos conjuntos elevatórios
incluindo curvas características da bomba e do
sistema; pré-dimensionamento hidráulico-
sanitário de tubulações,peças e acessórios;
 identificação das tubulações, peças e
acessórios (definição do material); identificação
de rede de energia elétrica no local, indicando
suas características;

53
2. Memorial de cálculo
 quanto à estação de tratamento de esgoto,
apresentar a identificação do corpo receptor;
determinação do grau de tratamento de esgoto;
relatório de sondagens da área onde será instalada
a ETE com parecer técnico; pré-dimensionamento
das unidades componentes da ETE; estudo da
locação da ETE em função da topografia;
 identificação das tubulações, peças, acessórios,
equipamentos, etc. (definição do material);
tratamento dos lodos;

54
2. Memorial de cálculo
2.Memorial de cálculo
 • memória de cálculo das quantidades de
materiais e serviços — o projeto básico
deverá apresentar a planilha de quantitativos
de materiais e serviços, calculados de acordo
com as normas, especificações e manuais
técnicos e são de responsabilidade do
projetista. A memória de cálculo detalhada só
será exigida em caso de dúvidas quanto aos
valores apresentados na planilha.
55
Verificação básica:
• material gráfico completo e suficiente;
• planta da cidade ou do município com a localização
da área de planejamento do sistema;
• planta do sistema de esgoto sanitário existente;
• a planta baixa deverá apresentar indicação de cotas
e dados relevantes do projeto;
• planta de cortes do pré-dimensionamento
hidráulico das partes construtivas do sistema;
56
3.Plantas
3.Plantas
• rede hidráulica com diâmetros de tubulações
e demais dispositivos localizados;
• detalhes referentes aos projetos estruturais,
sendo que as instalações e obras
complementares deverão ser suficientes à
avaliação precisa dos quantitativos
propostos.

57
4.Planilha orçamentária

Deverão ser observados, no mínimo, o que se
segue:
 • detalhamento, item por item, de todos os
serviços que compõe cada fase da execução;
 • o detalhamento deverá incluir
material e mão-de-obra e estar compatível
com as ações propostas;
 • o custo das obras ou serviços deverá estar
atualizado com base nos preços de mercado
praticados regionalmente;

58
4.Planilha orçamentária
• a indicação dos serviços preliminares deverá estar de acordo
com as respectivas unidades e quantidades propostas;
• caso seja indispensável a implantação de canteiro de obras,
o custo dos serviços preliminares deverá estar abaixo de
4% do valor da obra;• verificar se o BDI (Bonificação e Despesas Indiretas) e
encargos sociais estão embutidos nos preços unitários de
serviços e materiais;
• os custos de mobilização e desmobilização de equipamentos
deverão estar relacionados com a utilização de
equipamentos pesados;
• as unidades deverão estar compatíveis, evitando-se itens
globais.
59
5. Cronograma físico-
financeiro
Deverá ser observado:
• compatibilização do prazo de execução da
obra ou dos serviços com as ações
propostas;
• pertinência do cronograma físico-financeiro
com o custo e duração das obras ou
Serviços.
60
6. Normas técnicas
 NBR 9648/1986 – Estudo de concepção de
sistemas de Esgoto Sanitário;
 NBR 9649/1986 – Projeto de Redes Coletoras
de Esgoto Sanitário;
 NBR 12 207/1989 - Projeto de Interceptores
de Esgoto Sanitário;
 NBR 12 208/1989 - Projeto de Estações
Elevatórias de Esgoto Sanitário;
 NBR 12 209/1990 - Projeto de Estações de
Tratamento de Esgoto.

61
7. Anotação de
Responsabilidade Técnica
 A ART deverá ser concedida pelo Conselho
Regional de Engenharia e Arquitetura (Crea)
durante a fase de elaboração do projeto e
durante a execução/fiscalização da obra.
 Ressalta-se que deverá haver também a
identificação e assinatura do engenheiro
responsável pelo projeto nas peças gráficas e
na planilha orçamentária.
62
8. Posse de área
 Quando as intervenções não acontecerem
em vias públicas, deverá ser apresentado a
documentação que comprove que a área
pertence ao Proponente.
63
9. Licenciamento Ambiental
  A Resolução Conama nº 5, de 15 de junho de 1988,
artigo 3º, inciso II, estabelece que para sistemas de
esgotamento sanitário as seguintes obras ficam
sujeitas ao licenciamento ambiental:
 • obras de coletores troncos;
 • interceptores;
 • elevatórias;
 • estações de tratamento;
 • emissários; e
 • disposição final.


64
9. Licenciamento Ambiental
 Com o mesmo objetivo, a Resolução Conama nº
237/97, anexo 1 - serviços de utilidade estabelece que
as obras de implantação de interceptores,
emissários, estação elevatória e tratamento de
esgoto sanitário também estarão sujeitas ao
licenciamento.
 Diante disso, para as obras de implantação ou
ampliação de sistemas de esgotamento sanitário, o
órgão ambiental estadual deverá ser consultado
sobre a necessidade ou não de licenciamento
ambiental, devendo o resultado dessa consulta ser
parte constante do projeto proposto.

65
9. Licenciamento Ambiental
 Adicionalmente, a outorga de direitos de uso
de recursos hídricos, estabelecida pela Lei nº
9.433/1997, deverá fazer parte do projeto,
conforme determinação do órgão
outorgante.
66
