LABORATÓRIO 1 – INTERRUPTORES
INTERRUPTOR SIMPLES
Como o próprio nome diz essa o mais simples tipo de ligação, o de uma lâmpada comandada por um interruptor. Veja no detalhe que o condutor Fase é ligado no interruptor e na lâmpada chega o Neutro e o Retorno. Indicado para ambiente pequenos e com apenas uma porta de acesso.

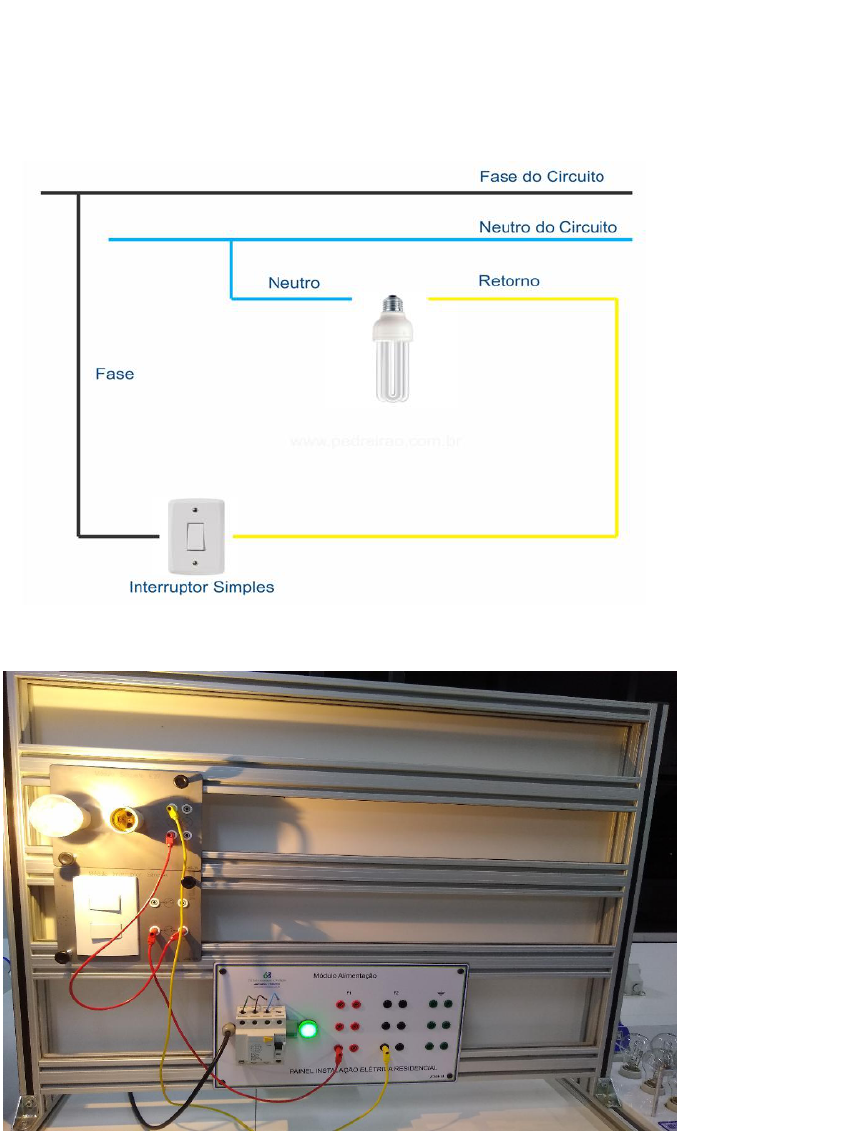

Figura 1 - Unifilar Simples
Figura 2 - Montagem prática
INTERRUPTOR PARALELO
Indicado para ambientes grandes e/ou precisem de acionamento das luminárias em pontos distintos. Indicado para salas conjugadas estar-jantar, escadas (permite ligar-desligar em cada extremidade da escada), quartos.
Figura 3 - Unifilar paralelo
Figura 4 - Montagem prática 2
INTERRUPTOR INTERMEDIARIO
É também chamado Four Way, ele possui na sua parte interna 4 bornes com parafusos, e fica sempre posicionado entre dois conectores paralelos. (3 way). Permite que tenhamos o controle de mais de 3 pontos de iluminação em um local grande ou corredor. Pode apagar e acender as luzes sem ter que voltar para fazê-lo.
Figura 5 - Multifilar 4way
Figura 6 - Montagem prática 3
LABORATORIO 2 – QUADROS
Figura 7 - Monofasico DTM
Figura 8 - Monofasico DR
Figura 9 - Bi ou Trifasico DTM
Figura 10 - Bi ou Trifasico DR
LABORATORIO 3 – TUBOS E ELETRODUTOS
Tipos de eletrodutos
Os eletrodutos podem ser classificados de acordo com o seu material e com o seu formato.
Figura 11 - Eletrodutos rígidos PVC
Em relação ao material utilizado em sua fabricação, eles podem ser:
Metálicos (magnéticos) – para evitar corrosões a proteção desse material é feita com cobertura de esmalte, galvanização (aplicação de uma camada protetora de zinco) ou capa externa plástica, por exemplo.
Isolantes (não magnéticos) – feitos de materiais como o PVC, que tem como característica a isolação térmica, elétrica e à umidade, podendo ser também anti-chamas (recomendado).
Já em relação ao formato, os tipos de eletrodutos mais comuns de se encontrar são os rígidos e os flexíveis. Veja as características de cada um deles:
Figura 12 - Eletrodutos rígido metálico
Eletroduto rígido
Os eletrodutos rígidos podem ser fabricados em tubos de aço galvanizados (material metálico) ou em PVC (material isolante). Os rígidos metálicos são mais comuns que os de PVC e são esses modelos que normalmente ficam aparentes na decoração de estilo industrial, como você viu ali em cima.
Esse modelo de eletroduto é mais utilizado em pisos, lajes e superfícies concretadas, uma vez que são bastante resistentes à colisões externas. Também são usados em linhas subterrâneas, podendo estar em contato direto com a terra ou envolto em concreto. São indicados tanto para instalações elétricas residenciais, como para industriais. Por serem resistentes, eles podem ser difíceis no manuseio para instalação, uma vez que não podem ser dobrados.
Os eletrodutos rígidos podem ser também soldável, roscável e em curva. O modelo roscável, como o nome sugere, permite que você rosqueie um eletroduto ao outro – é o mais recomendado para fazer a conexão entre eles. Acabam ainda sendo mais resistentes que os soldáveis, em que é preciso ser feito alguns procedimentos nos eletrodutos antes de conectá-los – basicamente encaixar um ao outro e usar um tipo de adesivo – como uma cola – para que eles permaneçam encaixados. Já os modelos em curva permitem que os eletrodutos e condutores acompanhem a estrutura da construção quando precisar.
Figura 13 - Eletroduto flexivel corrugado
Eletroduto flexível corrugado e plano
Esse tipo de eletroduto pode ser considerado o mais popular e usado na maior parte das instalações. Normalmente feito em PVC, é recomendado para ser usado em paredes, pois devido à sua flexibilidade é possível de ser curvado, acompanhando facilmente a estrutura da construção.
Mesmo que o manuseio do eletroduto flexível corrugado seja mais fácil do que o rígido, é preciso tomar cuidado para não achatar esses eletrodutos, o que pode impedir a passagem da fiação!
Já o eletroduto flexível plano é “irmão” do corrugado. Possui as mesmas características, e se difere pela sua aparência. Enquanto o outro tem uma textura mais “enrugada”, esse modelo tem a superfície interna e externa lisa, semelhante a uma mangueira – o que pode facilitar a passagem dos fios e cabos.

Cuidados no momento da instalação
Dentro dos eletrodutos e conduítes devem ir apenas condutores isolados. Apenas em caso de aterramento devem ser usados condutores nus, mas aí com eletrodutos isolantes.
É possível instalar mais de um cabo no interior dos eletrodutos, mas o ideal é que a taxa de ocupação em relação à sua área transversal não seja superior a:
Figura 14 - Ocupação máxima
53% preenchido no caso de 1 condutor
31% preenchido no caso de 2 condutores
40% preenchido no caso de três ou mais condutores, como você pode ver no exemplo.
