Exercício 4 Hidrodinâmica

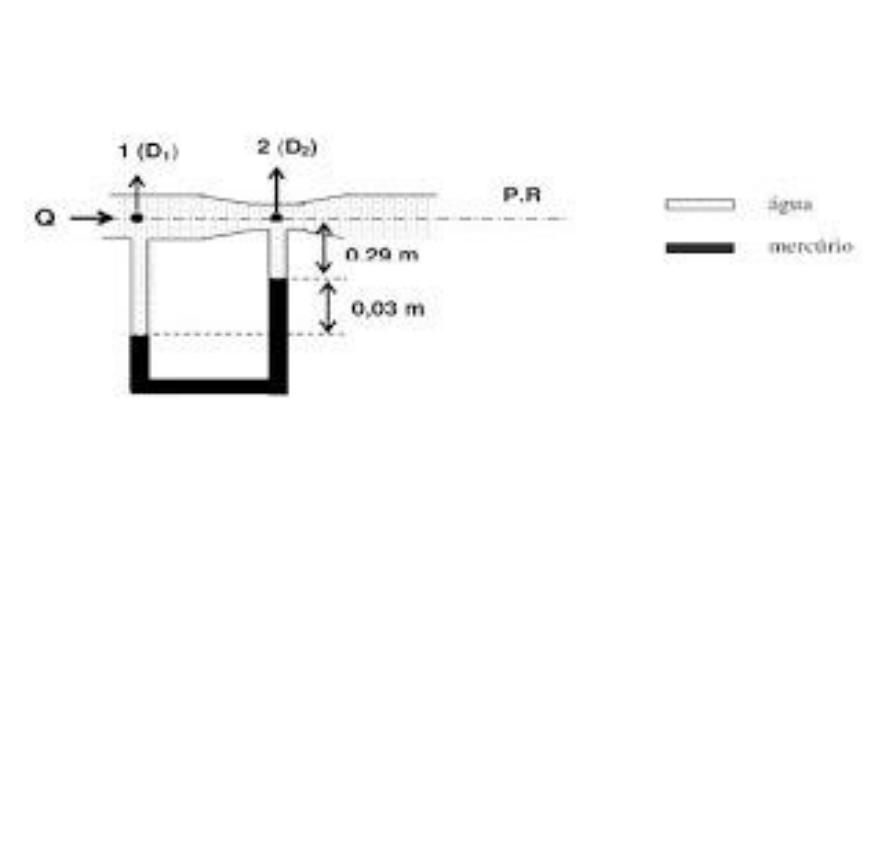

A um tubo de Venturi, com os pontos 1 e 2 na horizontal, liga-se um manômetro diferencial . Sendo Q = 3,14 litros/s e V1 = 1 m/s, calcular os diâmetros D1 e D2 do Venturi, desprezando-se as perdas de carga (hf =0).
Vamos então calcular D1 através da equação da continuidade:
Q=S.V
Q1=S1.V1
Q1=pi r1².V1
Q1=pi.(D1/2)².V1
3,14 l/s = 3,14.(D1/2)².V1
10exp-3 = D1²/4.1
0,001 = D1²/4
D1² = 0,004
D1 = V0,004
D1 = 0,063245553...m
D1 = 63,245553...mm
Para um Tubo de Venturi é fácil demonstrar que a velocidade de escoamento no ponto 2 é dada por:
v2² = S2 . Raiz quadrada [2(p´-p)gh/p(S1²-S2²) ( Halliday/Resnick Vol.2)
