1

LABORATÓRIO DE CIRCUITOS LÓGICOS

Características Básicas dos CIs Digitais

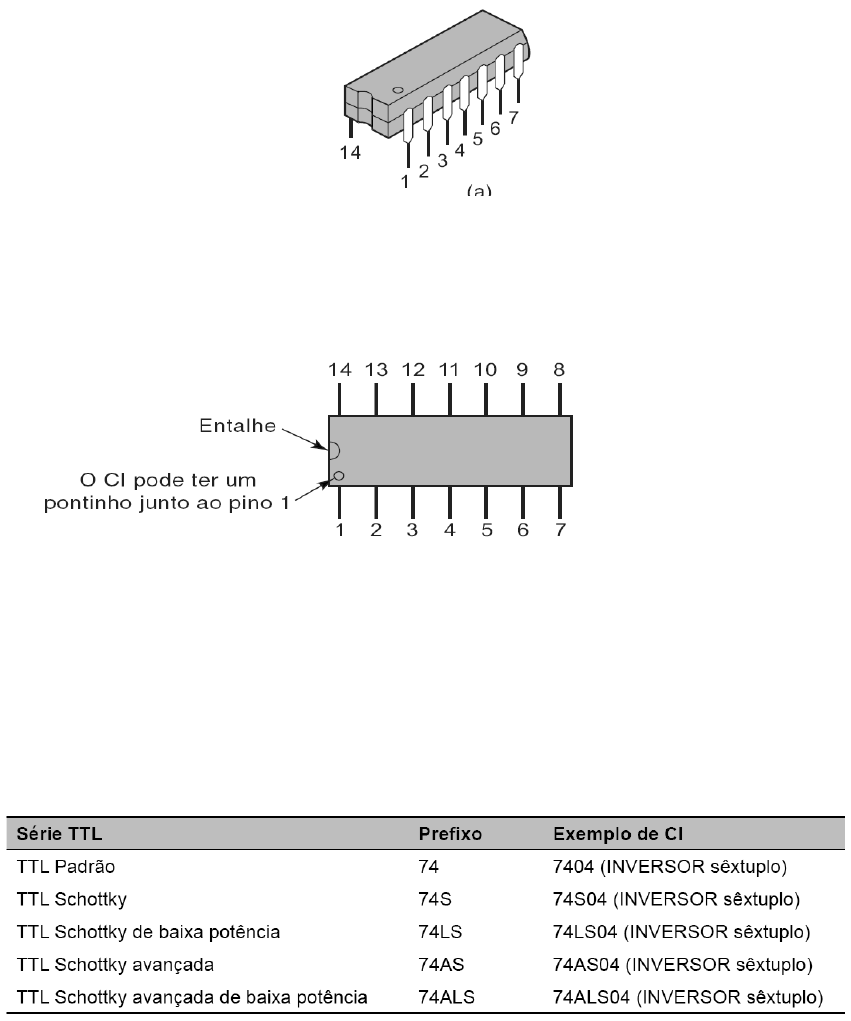

O encapsulamento de dual-in-line (DIP) contém duas fileiras paralelas de pinos.




Entalhe virado para a esquerda →
 (Entalhe ou Chanfro)


 Figura 1

Os pinos são numerados em sentido anti-horário, a partir do chanfro, conforme apresentado na
Figura 1. Alguns CIs podem ter um pontinho junto ao pino 1.












Família TTL

A lógica transistor-transistor da família TTL consiste nas subfamílias ou séries abaixo:











As diferenças entre as séries TTL têm a ver com suas características elétricas, como dissipação de
potência e velocidade de chaveamento (comutação). A pinagem e as operações lógicas são as
mesmas.




2

Família CMOS

A família complementar metal-óxido-semicondutor (CMOS) consiste de várias séries:











As séries 74C, 74HC e 74HCT são compatíveis pino a pino com os dispositivos TTL de mesmo
numeração. A série 74HCT foi projetada para ser eletricamente compatível dispositivos TTL, ou
seja, um CI 74HCT pode ser diretamente conectado a dispositivos TTL, sem que seja necessário
circuitos de interface.


Entradas não conectadas (flutuantes)

 As entradas não ligadas são ditas flutuantes.
 As entradas TTL flutuantes funcionam como se estivesse em nível lógico 1.
 A medição da tensão pode aparecer indeterminada, mas o dispositivo se comporta
como se houvesse um nível lógico ALTO na entrada flutuante.
 Entradas flutuantes CMOS podem provocar superaquecimento no CI.
 A melhor prática é ligar todas as entradas não utilizadas no nível ALTO, para AND e
NAND, e em nível BAIXO, para OR e NOR.

Faixas de tensão para os níveis lógicos

Níveis de tensão de entrada para algumas séries dos dispositivos TTL e CMOS.











Tensões na faixa indeterminada fornecem resultados imprevisíveis e devem ser evitadas.

3

Para algumas séries TTL








Protoboard




 Protoboard
O diagrama interno de ligações de uma protoboard está representado na Figura 2 a seguir:








Figura 2
Os traços em verde correspondem às ligações elétricas dos orifícios, evidenciando as colunas de
cinco furos e as quatro linhas nas extremidades.





4

Para inserir um CI no protoboard, é importante observar o local onde ele será inserido, para que
seus pinos não fiquem em curto. Verifique na Figura 3 a forma correta de inserir o CI.




















Figura 3
