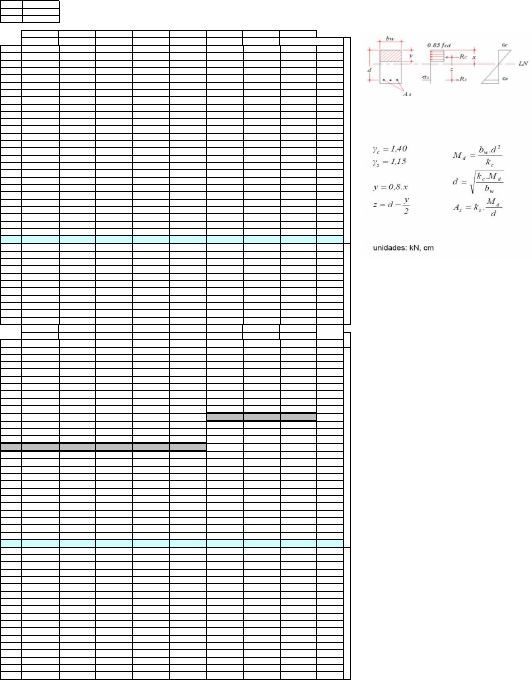

Prof. Carlos Henrique Tabela para o cálculo de seções com armadura simples
gf 1,40 CA 50
gc 1,40 fyk (kN/cm²) 50,00
gs 1,15 0,00
fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa)
15,00 20,00 25,00 30,00 35,00 40,00 45,00 50,00
x/d kc kc kc kc kc kc kc kc ks
0,01 137,81 103,35 82,68 68,90 59,06 51,68 45,94 41,34 0,023
0,02 69,18 51,89 41,51 34,59 29,65 25,94 23,06 20,75 0,023
0,03 46,31 34,73 27,78 23,15 19,85 17,37 15,44 13,89 0,023
0,04 34,87 26,15 20,92 17,44 14,95 13,08 11,62 10,46 0,023
0,05 28,01 21,01 16,81 14,01 12,00 10,50 9,34 8,40 0,023
0,06 23,44 17,58 14,06 11,72 10,05 8,79 7,81 7,03 0,024
0,07 20,17 15,13 12,10 10,09 8,65 7,56 6,72 6,05 0,024
0,08 17,72 13,29 10,63 8,86 7,60 6,65 5,91 5,32 0,024
0,09 15,82 11,87 9,49 7,91 6,78 5,93 5,27 4,75 0,024
0,1 14,30 10,72 8,58 7,15 6,13 5,36 4,77 4,29 0,024
0,11 13,05 9,79 7,83 6,53 5,59 4,89 4,35 3,92 0,024
0,12 12,01 9,01 7,21 6,01 5,15 4,51 4,00 3,60 0,024
0,13 11,14 8,35 6,68 5,57 4,77 4,18 3,71 3,34 0,024
0,14 10,39 7,79 6,23 5,19 4,45 3,89 3,46 3,12 0,024
0,15 9,73 7,30 5,84 4,87 4,17 3,65 3,24 2,92 0,024
0,16 9,16 6,87 5,50 4,58 3,93 3,44 3,05 2,75 0,025
0,17 8,66 6,50 5,20 4,33 3,71 3,25 2,89 2,60 0,025
0,18 8,22 6,16 4,93 4,11 3,52 3,08 2,74 2,47 0,025
0,19 7,82 5,86 4,69 3,91 3,35 2,93 2,61 2,35 0,025
0,2 7,46 5,59 4,48 3,73 3,20 2,80 2,49 2,24 0,025
0,21 7,14 5,35 4,28 3,57 3,06 2,68 2,38 2,14 0,025
0,22 6,84 5,13 4,10 3,42 2,93 2,57 2,28 2,05 0,025
0,23 6,57 4,93 3,94 3,29 2,82 2,46 2,19 1,97 0,025
0,24 6,33 4,74 3,80 3,16 2,71 2,37 2,11 1,90 0,025
0,25 6,10 4,58 3,66 3,05 2,61 2,29 2,03 1,83 0,026
0,259 5,91 4,43 3,55 2,96 2,53 2,22 1,97 1,77 0,026
0,26 5,89 4,42 3,54 2,95 2,53 2,21 1,96 1,77 0,026
0,27 5,70 4,27 3,42 2,85 2,44 2,14 1,90 1,71 0,026
0,28 5,52 4,14 3,31 2,76 2,37 2,07 1,84 1,66 0,026
0,29 5,35 4,02 3,21 2,68 2,29 2,01 1,78 1,61 0,026
0,3 5,20 3,90 3,12 2,60 2,23 1,95 1,73 1,56 0,026
0,31 5,05 3,79 3,03 2,53 2,17 1,90 1,68 1,52 0,026
0,32 4,92 3,69 2,95 2,46 2,11 1,84 1,64 1,48 0,026
0,33 4,79 3,59 2,88 2,40 2,05 1,80 1,60 1,44 0,026
0,34 4,67 3,50 2,80 2,34 2,00 1,75 1,56 1,40 0,027
0,35 4,56 3,42 2,74 2,28 1,95 1,71 1,52 1,37 0,027
0,36 4,45 3,34 2,67 2,23 1,91 1,67 1,48 1,34 0,027
fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa) fck (MPa)
15,00 20,00 25,00 30,00 35,00 40,00 45,00 50,00
x/d kc kc kc kc kc kc kc kc ks
0,37 4,35 3,27 2,61 2,18 1,87 1,63 1,45 1,31 0,027
0,38 4,26 3,19 2,56 2,13 1,83 1,60 1,42 1,28 0,027
0,39 4,17 3,13 2,50 2,08 1,79 1,56 1,39 1,25 0,027
0,4 4,08 3,06 2,45 2,04 1,75 1,53 1,36 1,23 0,027
0,41 4,00 3,00 2,40 2,00 1,72 1,50 1,33 1,20 0,028
0,42 3,93 2,95 2,36 1,96 1,68 1,47 1,31 1,18 0,028
0,43 3,86 2,89 2,31 1,93 1,65 1,45 1,29 1,16 0,028
0,44 3,79 2,84 2,27 1,89 1,62 1,42 1,26 1,14 0,028
0,45 3,72 2,79 2,23 1,86 1,59 1,39 1,24 1,12 0,028
0,46 3,66 2,74 2,19 1,83 1,57 1,37 1,22 1,10 0,028
0,47 3,60 2,70 2,16 1,80 1,54 1,35 1,20 1,08 0,028
0,48 3,54 2,65 2,12 1,77 1,52 1,33 1,18 1,06 0,028
0,49 3,48 2,61 2,09 1,74 1,49 1,31 1,16 1,05 0,029
0,5 3,43 2,57 2,06 1,72 1,47 1,29 1,14 1,03 0,029
0,51 3,38 2,54 2,03 1,69 1,45 1,27 1,13 1,01 0,029
0,52 3,33 2,50 2,00 1,67 1,43 1,25 1,11 1,00 0,029
0,53 3,29 2,46 1,97 1,64 1,41 1,23 1,10 0,99 0,029
0,54 3,24 2,43 1,95 1,62 1,39 1,22 1,08 0,97 0,029
0,55 3,20 2,40 1,92 1,60 1,37 1,20 1,07 0,96 0,029
0,56 3,16 2,37 1,90 1,58 1,35 1,18 1,05 0,95 0,030
0,57 3,12 2,34 1,87 1,56 1,34 1,17 1,04 0,94 0,030
0,58 3,08 2,31 1,85 1,54 1,32 1,16 1,03 0,92 0,030
0,59 3,04 2,28 1,83 1,52 1,30 1,14 1,01 0,91 0,030
0,6 3,01 2,26 1,81 1,50 1,29 1,13 1,00 0,90 0,030
0,61 2,98 2,23 1,79 1,49 1,28 1,12 0,99 0,89 0,030
0,62 2,94 2,21 1,77 1,47 1,26 1,10 0,98 0,88 0,031
0,628 2,92 2,19 1,75 1,46 1,25 1,09 0,97 0,88 0,031
0,63 2,91 2,18 1,75 1,46 1,25 1,09 0,97 0,87 0,031
0,64 2,88 2,16 1,73 1,44 1,24 1,08 0,96 0,86 0,031
0,65 2,85 2,14 1,71 1,43 1,22 1,07 0,95 0,86 0,031
0,66 2,83 2,12 1,70 1,41 1,21 1,06 0,94 0,85 0,031
0,67 2,80 2,10 1,68 1,40 1,20 1,05 0,93 0,84 0,031
0,68 2,77 2,08 1,66 1,39 1,19 1,04 0,92 0,83 0,032
0,69 2,75 2,06 1,65 1,37 1,18 1,03 0,92 0,82 0,032
0,7 2,72 2,04 1,63 1,36 1,17 1,02 0,91 0,82 0,032
0,71 2,70 2,02 1,62 1,35 1,16 1,01 0,90 0,81 0,032
0,72 2,68 2,01 1,61 1,34 1,15 1,00 0,89 0,80 0,032
0,73 2,66 1,99 1,59 1,33 1,14 1,00 0,89 0,80 0,032
0,74 2,63 1,98 1,58 1,32 1,13 0,99 0,88 0,79 0,033
0,75 2,61 1,96 1,57 1,31 1,12 0,98 0,87 0,78 0,033
0,76 2,59 1,95 1,56 1,30 1,11 0,97 0,86 0,78 0,033
0,77 2,58 1,93 1,55 1,29 1,10 0,97 0,86 0,77 0,033
0,78 2,56 1,92 1,53 1,28 1,10 0,96 0,85 0,77 0,033
0,79 2,54 1,91 1,52 1,27 1,09 0,95 0,85 0,76 0,034
0,8 2,52 1,89 1,51 1,26 1,08 0,95 0,84 0,76 0,034
