LISTA DE EXERCÍCIOS – medição de vazão

1. Quais são as três principais classificações da água, de acordo com a Resolução CONAMA
357/2005? Justifique sua resposta diferenciando suas classificações.
2. O que é curva-chave?
3. A figura abaixo representa a seção transversal de um pequeno rio S. Essa seção está
dividida em três subseções S1, S2 e S3. A geometria da seção é dada em metros. Na
superfície da água foram medidas três velocidades: V1 = 0,4m/s, V2 = 0,5m/s e V3 = 0,45m/s,
correspondendo a cada uma das subseções. Considerando-se que a velocidade média de
cada subseção é 85% da velocidade medida na superfície, determine a vazão do rio na
seção S = S1+S2+S3.

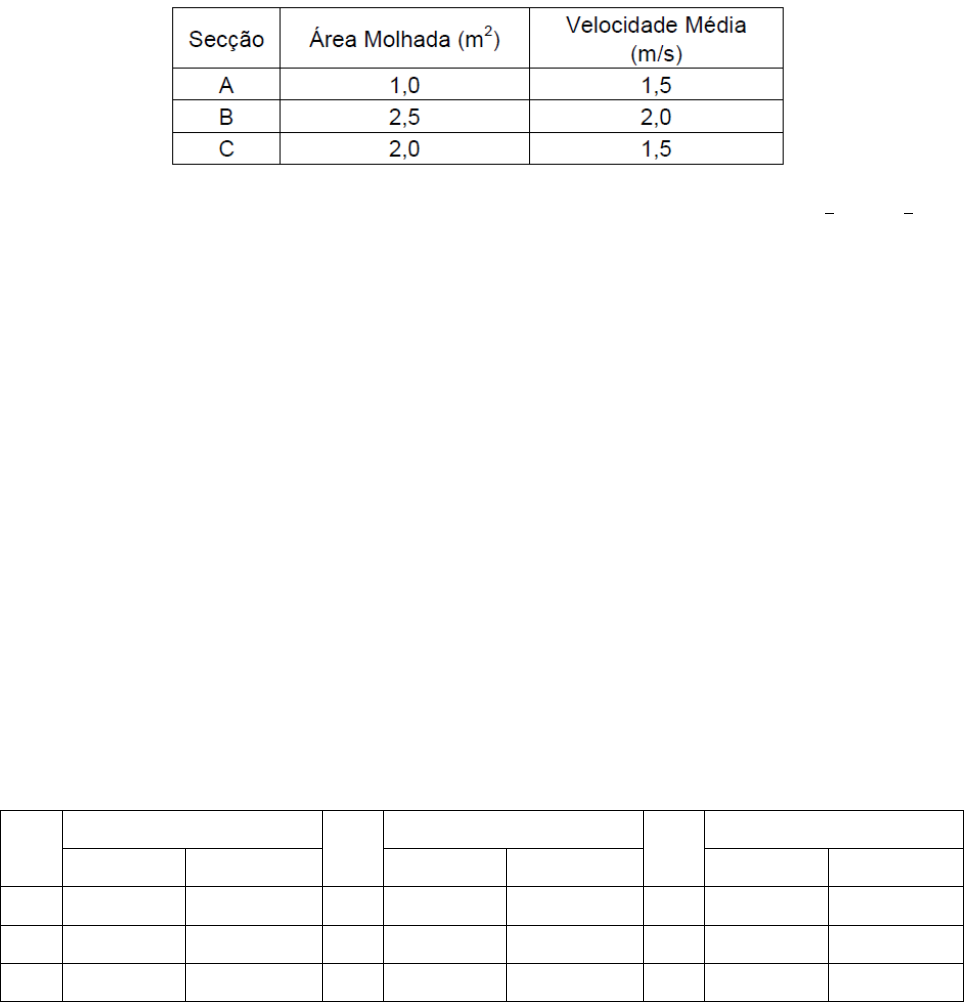

4. Medições de velocidade e área molhada foram realizadas na secção transversal de um rio
no noroeste do Paraná. Duas medições de velocidade na vertical foram realizadas na secção
A e C, e três medições na secção B. A velocidade média nas secções e a área molhada
respectiva são apresentadas na tabela a seguir. Determine a vazão referente à amostragem.

5. A equação da curva chave construída na secção de um rio é dada por 𝑄 =
1
2
𝑥 (ℎ −
1
5
)
2
em
que Q é a vazão, em m3/s, e h o nível da água, em metro. Assinale a alternativa que
corresponde, respectivamente, ao nível de água para uma vazão nula e para um registro de
nível de 120 cm.
6. A vazão de uma secção transversal de rio pode ser obtida pelo produtório da velocidade
média com a área da secção transversal equivalente, considerando medição em várias
áreas. Com base no seu conhecimento de hidrometria, é possível afirmar que:
A) Uma medição de velocidade obtida no ponto médio da superfície livre do rio representa
adequadamente a velocidade média na secção transversal.
B) Para obtenção coerente da vazão na amostragem em questão, são necessárias diferentes
medições de velocidade em diferentes secções transversais e, em cada secção, em várias
profundidades. Para n secções, haverá n velocidades médias.
C) A velocidade máxima é obtida na superfície livre do rio, no ponto médio da secção transversal,
já que é o ponto mais distante da calha em qualquer direção.
D) A média aritmética das velocidades obtidas no fundo e na superfície livre do rio representa a
velocidade média na secção transversal.

7. Com base nos registros de um posto fluviométrico, determine a vazão média do dia 23 de
março de 2016, utilizando a equação da curva chave Q = 1,3x(h - 0,31)2 . A vazão e altura
da lâmina de água são dadas em S.I. Os dados no boletim são apresentados em centímetros.

DIA
LEITURA DA ESCALA
DIA
LEITURA DA ESCALA
DIA
LEITURA DA ESCALA
7 HORAS 18 HORAS 7 HORAS 18 HORAS 7 HORAS 18 HORAS
1 321 321 11 278 292 21 280 287
2 320 317 12 293 294 22 293 298
3 310 305 13 299 298 23 301 302
5 305 297 14 299 301 24 299 293
5 290 287 15 299 301 25 283 280
6 279 274 16 299 292 26 276 274
7 265 262 17 285 280 27 276 290
8 256 254 18 271 268 28 293 293
9 253 252 19 266 270 29 293 293
10 257 265 20 280 284 30 293 293

8. A tabela abaixo ilustra uma medição simplificada de vazão em uma seção de rio com 40 m
de largura. Aproxime cada faixa de medição por um retângulo de 10 m de largura e calcule
a vazão em m3/s.


9. Para a determinação da vazão de um rio numa dada seção, há a necessidade de se
conhecer a área da seção e o perfil de velocidades. Uma das medições de velocidade mais
comuns nos rios é feita com a utilização de molinete hidrométrico. Sobre essa operação de
medição de vazões em seções transversais de rios, considere as seguintes afirmativas:
I. A área é determinada por meio da medição da largura do rio e da profundidade em um
número significativo de pontos ao longo da seção, chamados verticais.
II. Nas verticais é realizada a medição de velocidade com molinete hidrométrico, em um
número significativo de pontos a diferentes profundidades.
III. A velocidade superficial é medida na superfície livre, e a velocidade no fundo é medida já no
contato com o fundo.
Assinale a alternativa correta.
a) Somente a afirmativa 1 é verdadeira.
b) Somente as afirmativas 1 e 2 são verdadeiras.
c) Somente as afirmativas 2 e 3 são verdadeiras.
d) Somente a afirmativa 3 é verdadeira.
e) As afirmativas 1, 2 e 3 são verdadeiras.

10. Observe o gráfico abaixo, contendo duas curvas- chave de vazões (A e B) de uma mesma
seção transversal (retangular) de um rio, de 5,0 m de largura, obtidas em anos diferentes, a
partir do mesmo datum vertical, e marque a opção incorreta.


a) Para a cota de h = 3,0 m, as vazões da curva-chave A são maiores que a curva-chave B.
b) A diferença observada entre as duas curvas-chave no intervalo entre as cotas h = 0 e h = 1,0 m
pode ter resultado de um assoreamento do leito do rio.
c) No caso da curva-chave B, a velocidade média do escoamento (uniforme) para a cota h=4,0 m
seria de aproximadamente 0,75 m/s.
d) A passagem da situação A para a B resultaria em um maior risco de enchentes, mantendo-se a
mesma vazão.
e) A mudança da situação A para a B resultaria em um menor risco de enchentes, mantendo-se a
mesma vazão.

GABARITO
1. A resolução CONAMA 357/2005 classifica as águas de acordo com a salinidade da água.
Segundo essa classificação, possuímos três tipos de água: doce, salobra e salgada. A
justificativa é pessoal.
2. Resposta pessoal
3. 6,77 m3/s
4. 9.500 L/s
5. 20 cm e 500 L/s
6. B
7. 9,5 m3/s
8. 19
9. B
10. E
