INSTITUTO FEDERAL DO PARÁ - CAMPUS BELÉM
Curso: Eletrotécnica Básica
Professor: Evanildo Oliveira Data: ___/___/_____
Aluno: ................................................................................................................................
Lista de Exercícios:

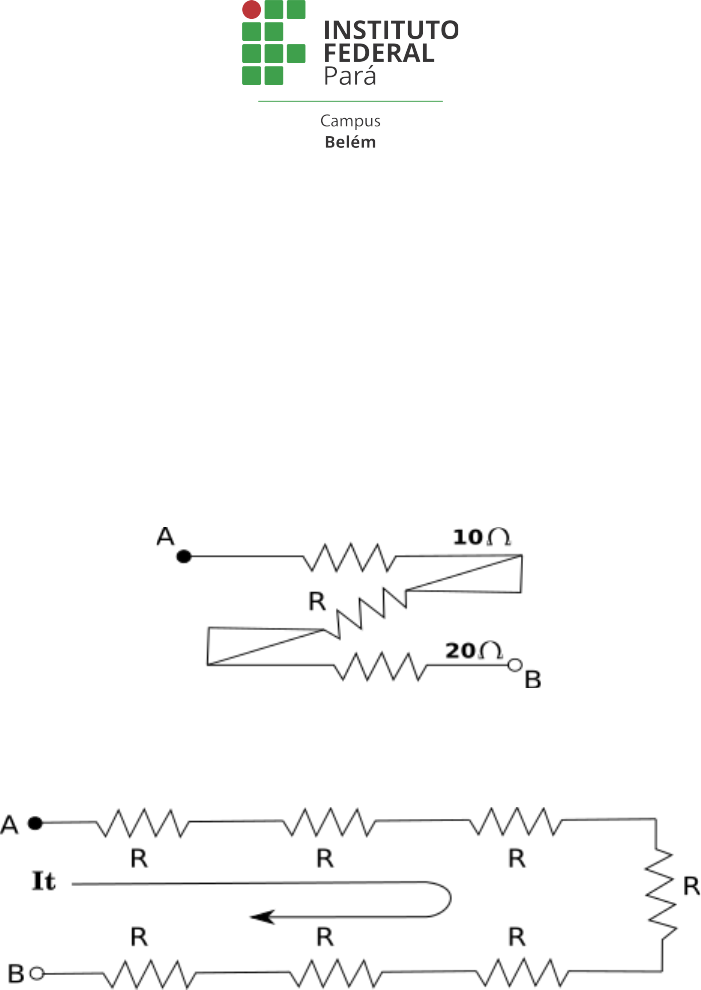

1) No esquema abaixo, determine o valor de R e Req.
(It=0,5A UAB=24V)
2) No circuito abaixo, determine o valor de R com: (It=35mA) (UAB=24,5V).
3) Aplica-se a d.d.p. de 100V nas extremidades de um fio de 20cm de comprimento
e seção circular de área 2mm². Sabendo-se que a corrente elétrica que circula
tem intensidade de 10A. Calcule a resistividade do material que constitui o fio
em Ω.m.
4) Tem-se dois condutores de comprimento 20cm e 16cm. Eles têm a mesma
grossura e o mesmo material. Pergunta-se: Qual a razão de suas resistências?
5) José comprou duas lâmpadas em São Paulo, uma de 10W/110V e a outra
100W/110V e as levou a Santos. Lá, soube que a tensão na tomada era de 220V.
Então, associou as duas em série e ligou as extremidades da associação à
tomada. Explique o que ocorreu com as duas lâmpadas?
6) Calcule a resistência de um condutor de cobre duplo de uma linha telefônica
entre Rio de Janeiro - São Paulo 500Km. (P=1,7.10-8 ohm.m).
7) Determine o valor da resistência equivalente do circuito (R1=5ohm, R2=10ohm,
R3=20ohm e R4=20ohm).
8) Determine o valor de R1 no circuito paralelo (R1=?, R2=3ohm, R3=4ohm,
R4=6ohm e Req.=1ohm). Faça o esquema do circuito paralelo e calcule “R1”.
9) Um chuveiro elétrico ligado em média uma hora por dia, gasta R$25,00 de
energia por mês. Se a tarifa cobrada for de R$0,50 por Kwh. Qual a potência
desse aparelho?
10) As duas lâmpadas L1 e L2 são idênticas e ambas estão acesas. Assinale a
opção correta para os valores relativos das intensidades de corrente:
a) L1=L2 ou L2=1/2 L1 b) L1=L2=L3 c) L1>L3 ou L2=1/2 L1
d) L1>L2>L3 e) L1>L3 ou L2=L1
11) As duas lâmpadas L mostradas na figura funcionam normalmente sobtensão
de 12V. Qual a maneira correta de ligar os terminais do quadro de ligação para
que as duas lâmpadas funcionem em condições normais de operação?
12) No circuito do lado direito acima (12), determine os valores de I e de R.
13) Dois resistores, sendo resistência de um triplo de outro, são associados em
paralelo. Aplicando-se a associação uma d.d.p. de 40V. Verifica-se que o de
menor resistência é percorrido por uma corrente de intensidade de 2A. Calcule
o valor da maior resistência.
14) Um conjunto de lâmpadas associadas em serie ira adornar uma árvore de natal.
Cada lâmpada dissipa 3W de potência e tem resistência de 75ohm. O conjunto
será ligado a uma tensão de 120V. Qual deverá ser o número de lâmpadas da
associação?
2
15) Numa lâmpada estão gravados 100V/200w. a potência que a lâmpada vai
consumir se for ligada a uma tensão de 50V será de?
16) Escreva a palavra ou palavras que completem mais corretamente cada uma das
seguintes afirmações:
a) A capacidade de uma carga realizar o trabalho é o seu ......................................
b) Quando uma carga é diferente da outra, há uma diferença de ..........................
c) A unidade de diferença de potencial é o ...........................
d) A soma de diferença de potencial de todas as cargas é chamada
de .......................................
e) O movimento de carga produz uma ............................................
f) Uma grande quantidade de cargas em movimento representa um
valor ....................................... de corrente.
g) O aparecimento de fluxo de carga é chamado de ................................................
h) O sentido convencional da corrente é do ponto de potencial .............................
para o ponto de potencial ...................................
i) O fluxo de elétrons tem sentido oposto ao de fluxo dos .....................................
j) A corrente continua (CC) tem somente ............................. sentido.
k) Uma ...................................... é um exemplo de fonte de tensão CC.
l) Uma corrente alternada (CA) .................................... a sua polaridade.
17) Uma corrente elétrica de intensidade 5 amperes percorre um condutor durante
4 minutos. Quantos elétrons atravessam uma seção do condutor durante esse
tempo?
Carga do elétron vale 1,6x10-19 C.
( ) a) 650x1020 ( ) b) 8,9x1021 ( ) c) 79x1015
( ) d) 7,5x1021 ( ) e) 6,5x1021
18) Sob d.d.p de 120 volts, numa instalação domiciliar, são associados um
aquecedor de ambiente de resistência elétrica de 240ohms, uma torneira
elétrica de resistência de 96ohms, um ferro de passar roupa com resistência de
48ohms, uma chapa quente de resistência de 96ohms e 6 lâmpadas de
resistência elétrica de 144ohms cada uma. O circuito é protegido por um fusível
de 10 amperes. Estando todos os elementos associados, a resistência elétrica
da associação, vale:
( ) a) 6ohms ( ) b) 8ohms ( ) c) 24ohms ( ) d) 36ohms ( ) e) 80ohms
3

19) Com relação a questão acima (nº18), podemos afirmar que:
( ) a) O fusível queimado ( ) b) A corrente é muito pequena, não afeta o
fusível
( ) c) O fusível é um elemento neutro ( ) d) O fusível não se queima
20) Numa lâmpada estão gravados: 100volts/200watts. A potência que a lâmpada
vai consumir se for ligada a uma tensão de 50 volts será:
( ) a) 800watts ( ) b) 400watts ( ) c) 50watts ( ) d) 100watts
21) No circuito ao lado, a corrente que passa no resistor de 1.200 ohms vale:
( ) a) 0,67A ( ) b) 0,067A ( ) c) 1,8A ( ) d) 2A ( ) e) 0,02A
22) No circuito ao lado, a corrente que penetra em A, vale:
( ) a) 2A ( ) b) 3A ( ) c) 4A ( ) d) 2,5A ( ) e) 1,5A
23) No circuito da questão anterior (Q.22), a corrente que passa no resistor de
4ohms, vale:
4
24) Calcule a resistência equivalente do circuito:
25) No circuito da figura ao lado, determine:
a) Corrente em cada ramo
b) Resistencia R
c) Potencial total dissipada
d) Potência dissipada por R
Sabendo que: R1=2ohms, R2=8ohms, R3=50ohms, R=........ e V=10V.
26) Um resistor de resistência R, submetido uma d.d.p.... e percorrido por uma
certa corrente I, associando a R um resistor de 15ohms em série e aplicando a
mesma d.d.p. a intensidade de corrente passa a ser 1/4. Calcule o valor de R.

27) Em uma lâmpada incandescente de 60W/120V, qual o número de elétrons que
passa no filamento da lâmpada em cada segundo?
28)Determine e, watts, a potência dissipada por efeitos joule, no resistor R, tensão
e corrente em cada resisto.
5
29) Associe cada dispositivo da coluna 1 com o seu princípio mais aproximado da
coluna 2.
Coluna 1: Coluna 2:
1-Bateria ( ) Introdução eletromagnética
2-Gerador ( ) Emissão termoiônica
3-Tudo de câmera de TV ( ) Gazes ionizados
4-Válvula ( ) Reação química
5-Agulha de toca-discos ( ) Energia térmica
( ) Fotoeletricidade
( ) Movimento mecânico
30) Transforme as grandezas elétricas:
a) 2,1V em mV ...............................................................................................................
b) 0,006A em mA ..........................................................................................................
c) 356mV em V ..............................................................................................................
d) 500.000ohms em M.Ohm .........................................................................................
e) 0,00053A em mA ......................................................................................................
f) 2.500V em Kv ............................................................................................................g) 1327 mA em A ..........................................................................................................
