Lista de Exercício I - Circuitos CC

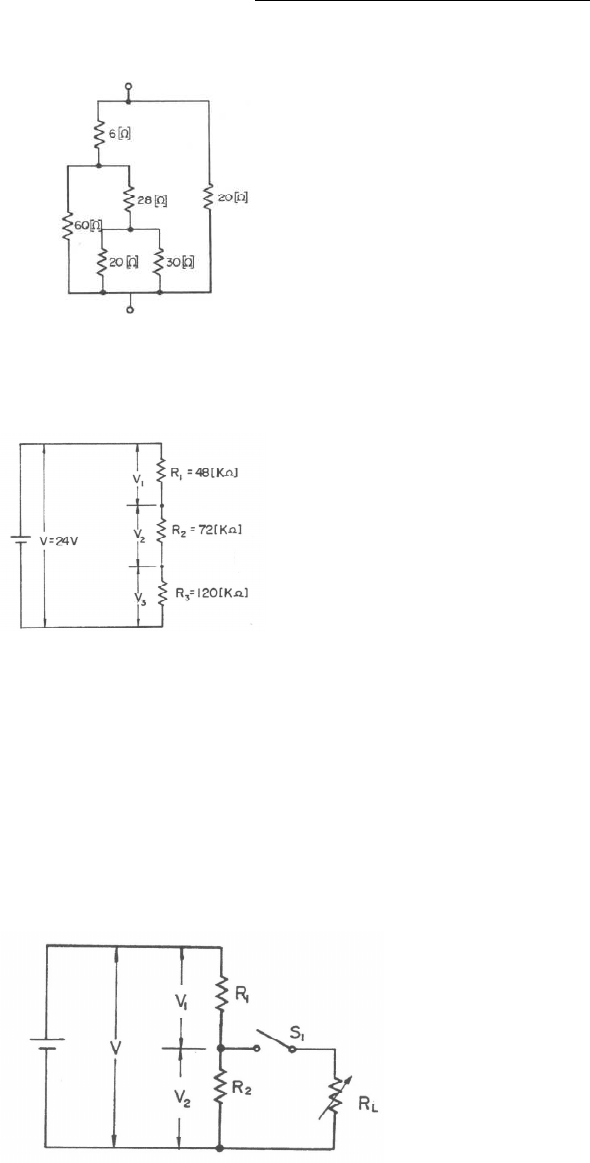

1 - Determine a resistência da associação:
Resp: 12 Ω

2 - Dado o circuito determine as quedas de tensão, V1, V2 e V3 de cada resistor:

Resp: V1 = 4,8 V; V2 = 7,2 V; V3 = 12 V

3 - Determinar as tensões V1 e V2, considerando:
a) A chave S1 aberta. Resp: V1 = 7,8 V ; V2 = 10,8 V
b) A chave S1 fechada e RL ajustada em 450 Ω. Resp: V1 = 16,12 V ; V2 = 2,48 V
c) A chave S1 fechada e RL ajustada em 61,2 kΩ. Resp: V1=8,06 V; V2=10,54 V
Dados: R1= 2,6 kΩ R2 = 3,6 kΩ V= 18,6V





4 - Determine as correntes em cada resistor:

Resp: I1 = 12A ; I2 = 8A; I3 = 6A

5 - Determinar as correntes que passam em cada ramo do circuito.

Resp: I1 = 3,9A ; I2= 4,2A ; I3 = -0,3 A

6 - Determinar a corrente total e a resistência do circuito abaixo:

Resp: I = 10 A ; Rtotal = 22Ω

7 - Na associação de resistores abaixo, determine os valores de I e R:

Resp: I = 8A R = 5Ω


8 - Determine a resistência total entre os pontos A e B:

Resp: R=3,3Ω

9- Dado o circuito abaixo, considerando V = 90 V, calcule:
a ) Corrente em R1. Resp: 3A
b ) Corrente na Bateria. Resp: 9 A

10 - Uma bateria de f.e.m. de 1,5 V foi ligada a um resistor de 0,10Ω de resistência, notando-se
neste uma dissipação de potência de 10W. Qual a resistência interna da bateria?
Resp: 0,05Ω

11 - Podemos ligar uma lâmpada incandescente (comum) de 6,0V e 18W a rede de 120 V, se
lhe associarmos em série um resistor conveniente. Para que a lâmpada funcione com suas
características indicadas, determine:
a) o valor da resistência desse resistor; R = 38 Ω
b) a potência que dissipará esse resistor. P = 342 W


12 - Determine a corrente no resistor de 10 Ω

Resp: 1,22 A







13 - Determine as correntes nos resistores, indicando seu sentido:


Resp: IR1 = 1,445 mA ; IR2 =8,513mA; IR3 = 9,958 mA
