Exercícios Extras
Critérios de correção:
 Nos desenhos à mão: Limpeza; Boa e compreensiva caligrafia; Qualidade do traço; Interpretação e
traçado coerente dos desenhos.
 No Autocad, precisão das medidas e posicionamento (uso de SNAP).
 Um desenho por arquivo. Unidades em milímetros.

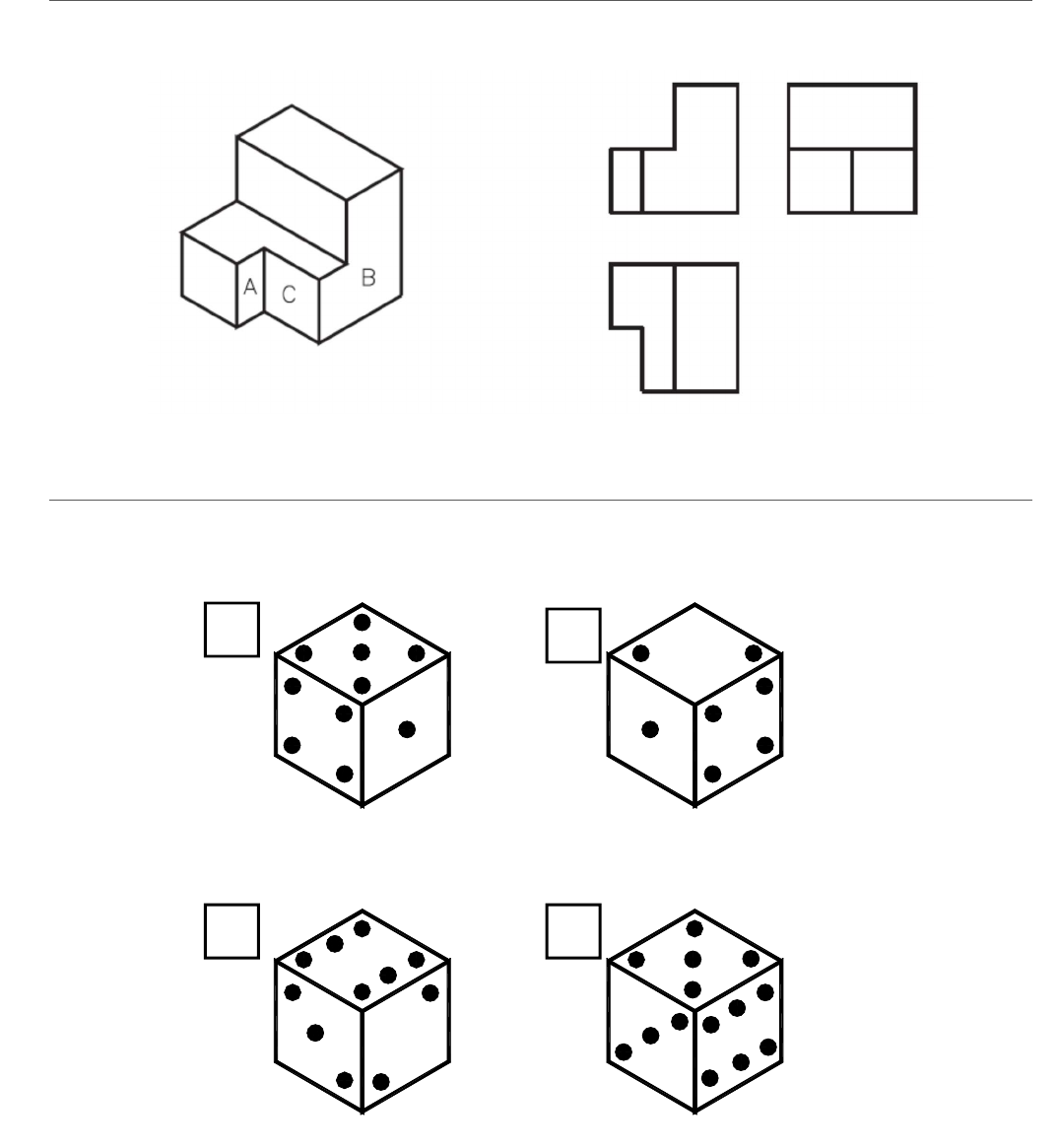

EXERCÍCIO 1 – À MÃO
As letras A, B e C representam faces do modelo. Escreva essas letras nas faces correspondentes das vistas
ortográficas.

EXERCÍCIO 2 – À MÃO
Fazer as três vistas (frontal, lateral e superior) das posições abaixo. Pode ser utilizado um papel quadriculado ou
milimetrado.

a b
c d
2
EXERCÍCIO 3 – À MÃO
Utilizando um papel reticulado, fazer a perspectiva isométrica a partir três vistas (frontal, lateral e superior) das
seguintes posições:

EXERCÍCIO 4 – À MÃO
Fazer as três vistas (frontal, lateral e superior) das peças abaixo. Pode ser utilizado um papel quadriculado ou
milimetrado. Adotar medidas proporcionais.


a
b
a b
3
EXERCÍCIO 5 – À MÃO
Fazer as três vistas (frontal, lateral e superior) das 4 peças abaixo, tomando o cuidado para que tenham o menor
número de linhas tracejadas possível. Pode ser utilizado um papel quadriculado ou milimetrado. Adotar medidas
proporcionais.



EXERCÍCIO 6 – AUTOCAD
Fazer as três vistas (frontal, lateral e superior) da peça abaixo, cotando todas as dimensões necessárias de acordo
com as recomendações das normas.

4
EXERCÍCIO 7 – AUTOCAD
Fazer as três vistas (frontal, lateral e superior) da peça abaixo, cotando todas as dimensões necessárias de acordo
com as recomendações das normas. Utilizar a face sombreada para a vista frontal.



EXERCÍCIO 8 – AUTOCAD
Fazer as três vistas (frontal, lateral e superior) da peça abaixo, cotando todas as dimensões necessárias de acordo
com as recomendações das normas.

5
EXERCÍCIO 9 – AUTOCAD
Fazer as três vistas (frontal, lateral e superior) da peça abaixo, cotando todas as dimensões necessárias de acordo
com as recomendações das normas.

EXERCÍCIO 10 – AUTOCAD
Fazer as três vistas (frontal, lateral e superior) da peça abaixo, cotando todas as dimensões necessárias de acordo
com as recomendações das normas. Tomar a vista frontal como indicado na figura.

A altura do centro do furo
cilíndrico em relação a face
superior da base é de 40mm
