1

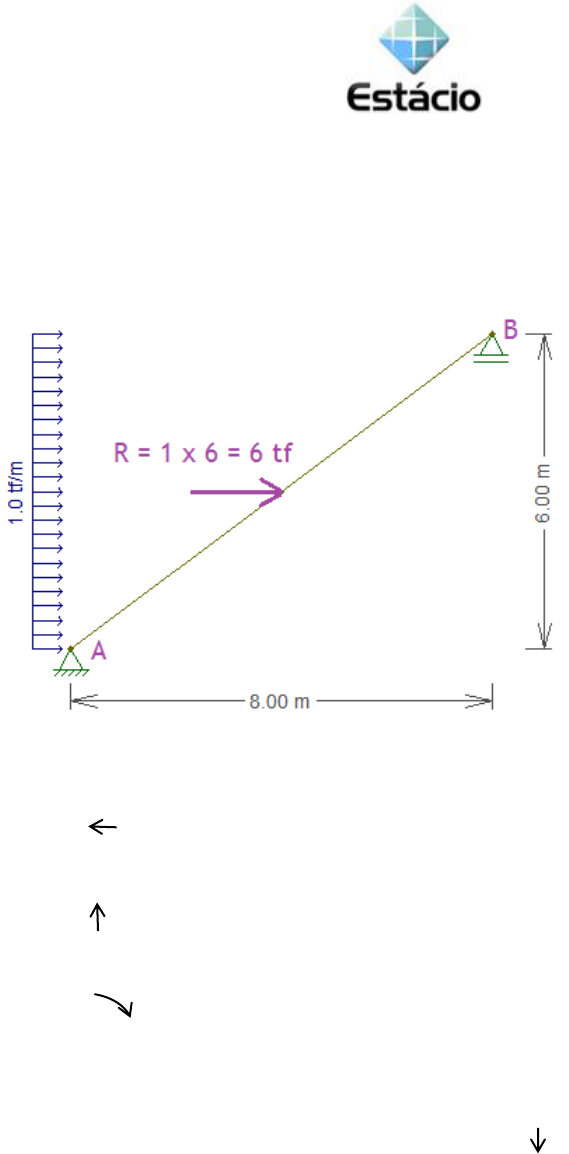

Viga inclinada

Exemplo 2:



1º Passo: Calcular as reações de apoio
ΣFx = 0 +
HA – 6 = 0; logo, HA = 6 tf
ΣFy = 0 +
VA + VB = 0
Σ MA= 0 +
-8 VB + (1 x 6 x 3) = 0
-8 VB= -18
VB= 2.25 tf; logo, VA = - 2.25 tf, VA é para baixo





 2


Para desenhar os diagramas, temos que decompor as forças para o eixo da viga.
α= arctg (6/8) = 36.87º

Diagrama de esforço normal (kN):
Fazendo pelo lado esquerdo NA = + 2.25 sen 36.87º + 6 cos 36.87º = + 6.15
Fazendo pelo lado esquerdo NAB = - 6 cos 36.87º = - 4.8
Logo, tem-se que + 6.15 - 4.8 = + 1.35
Fazendo pelo lado esquerdo NB = - 2.25 sen 36.87º = - 1.35
Logo, tem-se que - 1.35 + 1.35 = 0

DEN (tf)





 3
Diagrama de esforço cortante (kN):
Fazendo pelo lado esquerdo QA = - 2.25 cos 36.87º + 6 sen 36.87º = + 1.80
Fazendo pelo lado esquerdo QAB = - 6 sen 36.87º = - 3.60
Logo, tem-se que + 1.80 – 3.60 = - 1.80
Fazendo pelo lado esquerdo QB = + 2.25 cos 36.87º = + 1.80
Logo, tem-se que - 1.80 + 1.80 = 0


 DEC (tf)



Diagrama de momento fletor (kNm):
Fazendo pelo lado esquerdo MA = 0
Fazendo pelo lado direito MB = 0
Carga distribuida: ql2/8 = (1 x 62)/8 = 4.50 ftm




 4
 DMF (tfm)




Exemplo 3:




1º Passo: Calcular as reações de apoio
L = Raiz(62 + 82) = 10 m
Para calcular as reaçoes de apoio, temos que decompor as forças para o mesmo
eixo do apoio.
R = 1 x 10 = 10 tf



 5
= arctg (6/8) = 36.87º
Ry = 10 cos 36.87º = 8.0 tf
Rx = 10 sen 36.87º = 6.0 tf
ΣFx = 0 +
HA – 6 = 0; logo, HA = 6 tf
ΣFy = 0 +
VA + VB = 8 tf
Σ MA= 0 +
-8 VB + (8 x 4) + (6 x 3)= 0
-8 VB= -50
VB= 6.25 tf; logo, VA = 1.75 tf



Para desenhar os diagramas, temos que decompor as forças dos apoios, a carga
distribuida já está perpendicular à viga.
Diagrama de esforço normal (kN):
Fazendo pelo lado esquerdo NA = - 1.75 sen 36.87º + 6 cos 36.87º = + 3.75
Fazendo pelo lado esquerdo NAB = constante = + 3.75
Fazendo pelo lado esquerdo NB = - 6.25 sen 36.87º = - 3.75
Logo, tem-se que + 3.75 – 3.75 = 0





 6
 DEN (tf)


Diagrama de esforço cortante (kN):
Fazendo pelo lado esquerdo QA = 1.75 cos 36.87º + 6 sen 36.87º = + 5.0
Fazendo pelo lado esquerdo QAB = - (1 x 10) = 10
Logo, tem-se que + 5.0 – 10 = - 5.0
Fazendo pelo lado esquerdo QB = + 6.25 cos 36.87º = + 5.0
Logo, tem-se que - 5.0 + 5.0 = 0


DEC (tf)

Diagrama de momento fletor (kNm):



 7
Fazendo pelo lado esquerdo MA = 0
Fazendo pelo lado direito MB = 0
Carga distribuida: ql2/8 = (1 x 102)/8 = 12.50 ftm


 DMF (tfm)
