Lista 06

Domínios de Colisão



Objetivo:

Utilizar a ferramenta Cisco Packet Tracer para estruturar fisicamente e logicamente uma
rede de computadores e compreender o funcionamento do equipamento SWITCH e o
conceito de domínio de colisão.




Passo a passo:



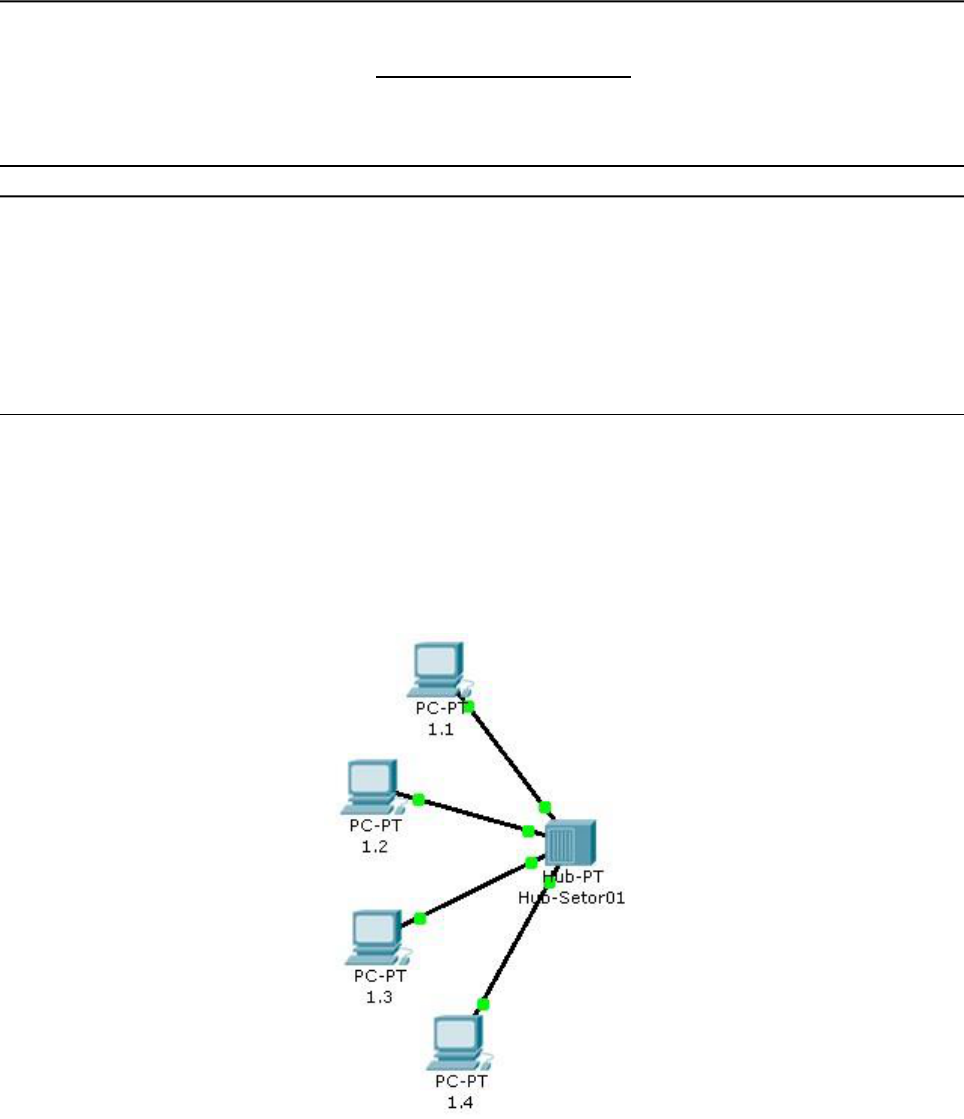

1. Monte no Packet Tracer a estrutura mostrada no diagrama abaixo.





2. Identifique os equipamentos/PC com os rótulos (labels) 1.1, 1.2, 1.3, ...


3. O Hub deve ser identificado como Hub-Setor01. (DEVE SER USADO UM HUB)


4. Identifique os equipamentos/PC com IPs 192.168.x.x e máscara de rede

255.255.0.0

a. O PC com rótulo 1.1 deve ter IP 192.168.1.1
b. O PC com rótulo 1.2 deve ter IP 192.168.1.2
c. Os PCs restantes devem seguir a mesma lógica de identificação de
endereçamento


5. Verifique o funcionamento entre todos os hosts usando o comando PING.


6. Entre no modo de simulação do Packet Tracer.

a. Gere um evento enviando uma PDU simples do host 192.168.1.4 para o
host 192.168.1.1
b. Quantos domínios de colisão existem nesta rede?



7. Incremente a rede de acordo com o diagrama abaixo. (DEVE SER USADO UM
HUB)


























8. Identifique os equipamentos/PC com os rótulos (labels) usando a mesma lógica já
mencionada no início deste laboratório
9. O Hub deve ser identificado como Hub-Setor02.



10. Identifique os equipamentos/PC com IPs 192.168.x.x e máscara de rede

255.255.0.0

a. O PC com rótulo 2.1 deve ter IP 192.168.2.1
b. O PC com rótulo 2.2 deve ter IP 192.168.2.2
c. Os PCs restantes devem seguir a mesma lógica de identificação de
endereçamento


11. Verifique o funcionamento entre todos os hosts usando o comando PING.
a. Entre no modo de simulação do Packet Tracer
b. Gere um evento enviando uma PDU simples do host 192.168.2.1 para o host

192.168.2.8

c. Quantos domínios de colisão existem nestas duas redes?



12. Unifique as duas redes usando um hub.

13. Cole abaixo uma imagem da solução proposta para o item 12.
[Imagem da solução]

14. Quantos domínios de colisão existem nesta estrutura de rede?

15. Segmente as duas redes em dois domínios de colisão diferentes.

16. Cole abaixo uma imagem da solução proposta para o item 15.



[Imagem da solução]


17. Substitua o HUB do Setor 1 por um SWITCH.

18. Verifique o funcionamento entre todos os hosts usando o comando PING.

19. Quantos domínios de colisão existem nesta estrutura de rede?

20. Gere uma solução que elimine as colisões na rede.

21. Quantos domínios de colisão existem nessa estrutura de rede?



[Imagem da solução]


22. É certo dizer que quanto mais domínios de colisão é melhor? [ ] Sim [ ] Não


23. Justifique a resposta anterior.


24. Encaminhar seu roteiro para alessandrocomp@gmail.com até o dia 13/11/2018.

25. Tarefa é individual.




Referências complementares:

Entendendo domínios de broadcast e domínios de colisão. Disponível em:
<https://turbocisco.wordpress.com/2013/10/31/entendendo-dominios-de-broadcast-e-
dominios-de-colisao>.

Domínio de broadcast e domínio de colisão. Disponível em:
<http://tecnologiaeredes.blogspot.com.br/2012/10/dominio-de-broadcast-e-dominio-
de.html>.

Redes básico. Disponível em:
<http://juliobattisti.com.br/tutoriais/paulocfarias/redesbasico020.asp>.
