Diagrama Unifilar
É o que comumente vimos nas plantas de instalações elétricas prediais. Define
as principais partes do sistema elétrico permitindo identificar o tipo de
instalação, sua dimensão, ligação, o número de condutores, modelo do
interruptor, e dimensionamento de eletrodutos, condutores, lâmpadas e
tomadas. Esse tipo de diagrama localiza todos os componentes da instalação.

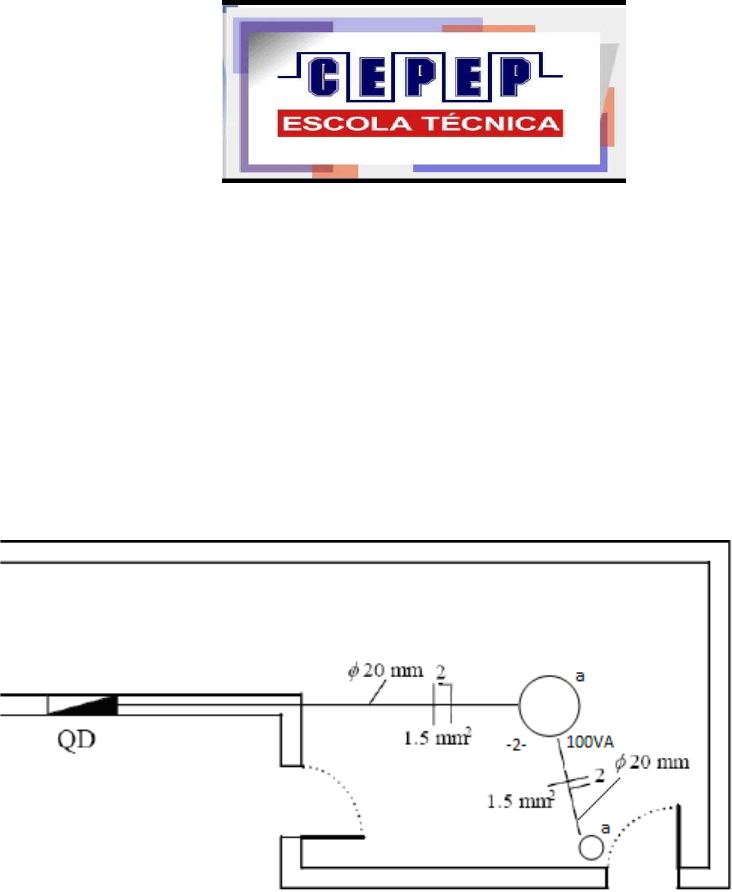

O diagrama a abaixo indica a ligação de um ponto de luz no teto com 1
lâmpada de 100 watts ligado por um interruptor simples e pertencente ao
circuito 2.
(OBS: O Condutor com função retorno e ora está no potencial do neutro quando a lâmpada esta
desligada, ora está no potencial da fase quando a lâmpada estiver acesa.)

O diagrama unifilar deve indicar para cada carga (ponto de luz, tomada, ou
aparelho específico), os seguintes elementos básicos:
 fonte (ponto de suprimento ou quadro de distribuição);
 circuito ao que pertence;
 pontos de comando (interruptores e chaves associados);
 condutores associados.
