Exercícios Eletromagnetismo:

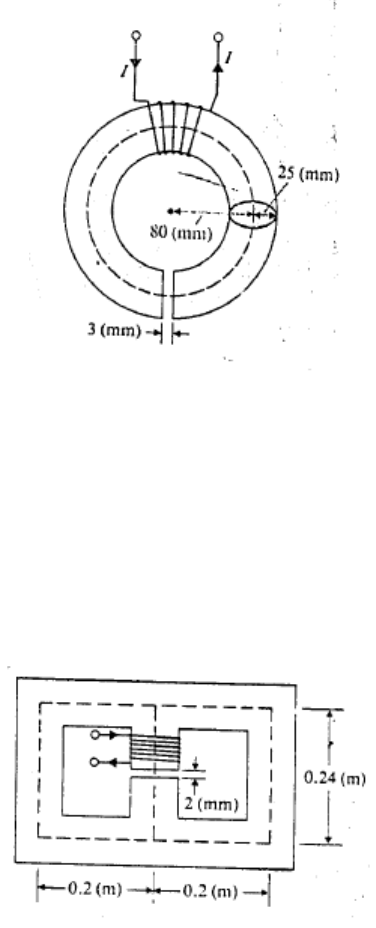

Um toróide com núcleo de aço possui permeabilidade relativa igual a 3000 e tem um raio médio igual a 80 mm. A seção circular tem raio igual a 25 mm. O entreferro de ar é de 3mm e a corrente percorre uma espira de 500 voltas e produz um fluxo magnético de Wb. Calcule:
A relutância do entreferro e do núcleo de aço.
B e H no entreferro e no núcleo de aço.
A corrente I quer percorre o toróide.
Considere o circuito magnético abaixo. Uma corrente de 3A circula através do enrolamento central de 200 voltas. Assuma que o núcleo tem uma área constante transversal de m² e uma permeabilidade relativa de 5000.
Determine o fluxo magnético em cada lado da figura.
Determine a intensidade de fluxo magnético do núcleo e no entreferro.
Considere uma região de fronteira y=0 entre o ar com µr=1 na região 1 e aço na região 2 com µr=5000.
Se B1 = (0.5 ax -10 ay) mT, encontre B2 e o ângulo que B2 faz com a interface.
Se B2 = (10 ax + 0.5 ay) mT, encontre B1 e o ângulo que B1 faz com a normal da interface.
O circuito magnético tem uma parte na forma de um C em aço fundido e uma parte 2 em ferro fundido. Encontre a corrente necessária cujo enrolamento tem 150 espiras e com densidade de fluxo magnético B2 = 0,45T.
