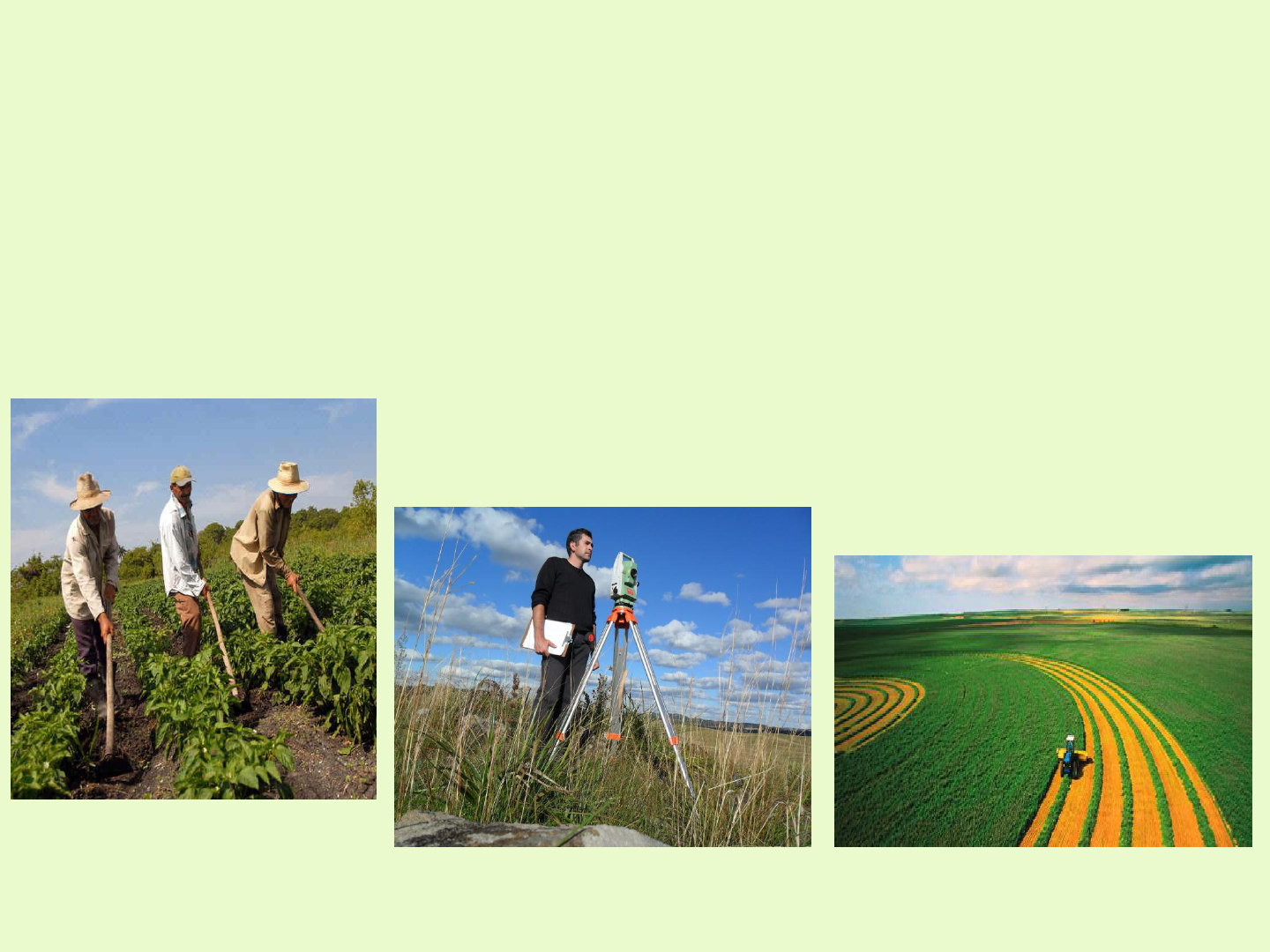

Topografia: Importância para a Agricultura
Docente: Me. Jakeline Rosa de Oliveira
Definição
Topografia = descrição exata e minuciosa de um lugar.
Finalidade
Determinar o contorno, dimensão e posição relativa de uma porção limitada da superfície terrestre (raio de 30 km), sem considerar o efeito da curvatura terrestre.
Geodésia
É uma ciência que se ocupa dos processos de medição e especificações para o levantamento e representação cartográfica de uma grande extensão da superfície terrestre, levando-se em consideração a curvatura terrestre.
Diferenças entre Topografia e Geodésia
TOPOGRAFIA
GEODÉSIA
Extensões limitadas
Grandes extensões
Planta ou desenho
Carta ou mapa
Não leva em consideração a curvatura da terra
Leva em consideração a curvatura terrestre
Modelos Terrestres
No estudo da forma da terra,podemos considerar 4 formas:
Modelo real- altas deformações;
Modelo Geoidal- acompanha a superfície dos mares;
Modelo Elipsoidal – É definido pelas coordenadas geográficas;
Modelo esférico- foge da realidade,porém é o mais usual e simplificado.
Modelo Geoidal
Modelo Elipsoidal
Modelo Esférico
Rede Cartográfica
Conjunto formado pelos paralelos e meridianos, ou seja as linhas que cobrem o globo terrestre e permitem a localização de algo ou alguém em qualquer ponto da superfície terrestre
Meridianos e Paralelos
Coordenadas Geográficas
Com base na rede geográfica, podemos determinar as coordenadas, ou seja, a latitude e a longitude, de qualquer ponto situado sobre a superfície terrestre.
Para determinação da latitude, são considerados os paralelos, enquanto que para a longitude levamos em consideração os meridianos.
Divisões da Topografia
Topometria
É o conjunto de métodos empregados para a coleta de dados, dados estes para o cálculo e representação gráfica de parte da superfície terrestre.
Planimetria
 É a representação em projeção horizontal dos detalhes naturais e artificiais, (planta baixa ).
Altimetria
É a determinação das distâncias verticais de um certo número de pontos sobre a superfície a ser levantada, tendo como referência o nível médio dos mares ou o próprio plano topográfico.
Planialtimetria:
Planimétrico + Altimétrico
Topologia
Tem por objetivo o estudo das formas exteriores da superfície terrestre e das leis a que rege o seu modelado. Sua aplicação principal é na representação da altimetria pelas curvas de nível, que são as intersecções obtidas por planos eqüidistantes paralelos ao plano de representação.
Taqueometria
Tem por finalidade a determinação das distâncias horizontais e verticais, de maneira indireta, através da resolução de triângulos retângulos situados no plano vertical. Sua principal utilização é em terrenos acidentados onde a determinação direta torna-se inviável
Taqueometria
FALAR EQUIPAMENTOS TEODOLITO
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Ângulo Horizontal (Hz): é medido entre as projeções de dois alinhamentos do terreno, no plano horizontal.
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Azimute
É o ângulo formado entre a porção Norte do até a direção considerada, no sentido horário, ou por leste. Varia de 0° a 360°.
Rumo
o ângulo horizontal que parte do norte ou do sul no sentido horário ou anti-horário até o alinhamento desejado, varia de 0° a 90°, podendo ser NE (Nordeste), NO (Noroeste), SE (Sudeste), SO (Sudoeste) e pode ser rumo verdadeiro ou magnético dependendo de sua partida.
Grandezas Medidas num Levantamento Topográfico
Desenhar no quadro
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Ângulo Vertical (): é medido entre um alinhamento do terreno e o plano do horizonte. Pode ser ascendente (+) ou descendente (-), conforme se encontre acima (aclive) ou abaixo (declive) deste plano.
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Zênite: ponto da esfera celeste na vertical da nossa cabeça.
Nadir: o ponto da esfera terrestre diretamente abaixo do observador e diretamente oposto ao zênite.
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Zênite: ponto da esfera celeste na vertical da nossa cabeça.
Nadir: o ponto da esfera terrestre diretamente abaixo do observador e diretamente oposto ao zênite.
Grandezas Medidas num Levantamento Topográfico
Grandezas Angulares
Zênite e Nadir:
Grandezas Medidas num Levantamento Topográfico
Grandezas Lineares
Distância Horizontal (DH):
 distância medida entre dois pontos, no plano horizontal.
Distância Vertical ou Diferença de Nível (DV ou DN):
 distância medida entre dois pontos, num plano vertical que é perpendicular ao plano horizontal.
Distância Inclinada (DI):
 distância medida entre dois pontos, em planos que seguem a inclinação da superfície do terreno.
Desenhar no quadro
Importância para a Agricultura
Aplicação na Agricultura
Curvas de Nível
É uma maneira de representar graficamente as irregularidades, ou o relevo, de um terreno
É considerada uma linha ou curva imaginaria, ou a linha geométrica no terreno de pontos que tem a mesma cota ou altitude.
Aplicação na Agricultura
Curvas de Nível
Elevação : superfícies nas quais as curvas de nível de menor valor envolvem as de maior valor.
Aplicação na Agricultura
Curvas de Nível
Depressão: superfícies nas quais as curvas de nível de maior valor envolvem as de menor valor.
Aplicação na Agricultura
Características das Curvas de Nível
Todos os pontos de uma mesma curva tem a mesma elevação ou cota
Duas curvas de nível nunca se cruzam
Aplicação na Agricultura
Características das Curvas de Nível
Duas curvas de nível não podem se encontrar e continuar numa só
Uma curva de nível inicia e termina nomesmo ponto, portanto, ela não pode surgir do nada e desaparecer repentinamente.
Aplicação na Agricultura
Cultivo em Nível
Realizar cultivos em nível significa fazer as operações de preparo do solo, plantio e todas as operações de cultivo no sentido transversal a pendente – cortando o declive -, seguindo curvas de nível – linhas em nível, linhas em contorno, onde uma linha em nível é aquela que possui todos os pontos em uma mesma altura no terreno.
Aplicação na Agricultura
Cultivo em Nível
Aplicação na Agricultura
Cultivo em Nível
Objetivo
Reduzir a erosão
Facilitar os tratos na lavoura
Em uma área cultivada em nível:
As operações são feitas praticamente em nível
Fileira de plantas, pequenos sulcos e leiras e restos culturais
Formam uma barreira contra a enxurrada diminuindo a sua velocidade e energia
Aumentando a infiltração de água
Aplicação na Agricultura
Terraceamento
O terraceamento é uma prática mecânica de conservação do solo destinada ao controle da erosão hídrica, das mais difundidas e utilizadas pelos agricultores. O terraceamento baseia-se no parcelamento das rampas, isto é, em dividir uma rampa comprida (mais sujeita à erosão) em várias rampas menores (menos sujeitas à erosão), por meio da construção de terraços.
Aplicação na Agricultura
Terraceamento
Aplicação na Agricultura
Terraceamento
Terraço é um conjunto formado pela combinação de um canal (valeta) e de um camalhão (monte de terra ou dique)), construído a intervalos dimensionados, no sentido transversal ao declive, ou seja, construídos em nível ou com pequeno gradiente.
Aplicação na Agricultura
Terraceamento
Terraços têm a finalidade:
Reter e infiltrar;
Escoar lentamente, as águas provenientes da parcela do lançante imediatamente superior;
Minimizar o poder erosivo das enxurradas cortando o declive;
O terraço permite a contenção de enxurradas, forçando a absorção da água da chuva pelo solo, ou a drenagem lenta e segura do excesso de água.
Aplicação na Agricultura
Terraceamento
Aplicação na Agricultura
Terraceamento
Terraço em Nível e Desnívelsolos permeabilidade, precipitações
12% de declividade.
solos permeabilidade, precipitações
20% de declividade.
Aplicação na Agricultura
Terraceamento
Terraço em Base Larga, Média e Estrieta
- declividades menores que 10%
- normalmente construído em nível
- utilização em declividades de 10-12 %,
- necessitando de trator e arado;
- uso em declividades de 12-18% ou mais,
- em áreas pequenas e culturas perenes;
- normalmente do tipo nichol’s.
Aplicação na Agricultura
Terraceamento
Terraço tipo Nichols e Camalhão
Indicado para declives inferiores a 18%;
Adequado para áreas com declives de até 12%;
Aplicação na Agricultura
Terraceamento
Terraço em Patamar e Banquetas Individuais
Aplicação na Agricultura
Dimensionamento do espaçamento entre terraços
O espaçamento vertical (ev) entre dois terraços corresponde à diferença de nível entre eles – significa quantos metros se desce no terreno de um terraço até o outro.
Aplicação na Agricultura
Dimensionamento do espaçamento entre terraços
O espaçamento horizontal (eh) representa, em linha reta (medido na horizontal), quantos metros separam os terraços. pode ser também definido como a distância entre dois planos verticais que passam por dois terraços.
Aplicação na Agricultura
Sistematização Terreno
É um conjunto de operações necessárias para regularizar a superfície irregular de um terreno em pendentes uniformes em uma ou duas direções ou mesmo numa superfície nivelada, nos sentidos longitudinal e transversal.
Aplicação na Agricultura
Sistematização Terreno
Aplicações:
•Na Agricultura: Irrigação superficial, conservação de solos, construção de viveiros para cultivo de peixes e camarões, plantio de arroz irrigado por inundação.
Aplicação na Agricultura
Levantamento Topográfico
Levantamento altimétrico do terreno (altimetria), por pontos equidistantes.
O terreno será quadriculado, ou seja, será subdividido em quadrículas com lados de 10, 20, 30 m ou mais.
Comumente se utiliza quadrículas de 20 m de lado, mas dependendo da dimensão da área, outros valores poderão ser usados.
Vale ressaltar que quanto menor o lado da quadrícula maior precisão terá o projeto de sistematização.
Aplicação na Agricultura
O Projeto De Sistematização
Dentre os vários métodos utilizados para sistematização de terrenos para irrigação, vamos detalhar um método básico, o Método do Centróide ou dos perfis médios.
Aplicação na Agricultura
O Projeto De Sistematização
A cota do centróide (Hm), que é a cota média de todos os pontos do plano cotado, é determinada por meio da Equação:
Hm = cota do centróide (cm); e,
N = número de pontos do plano cotado.
Aplicação na Agricultura
O Projeto De Sistematização
Marcação dos cortes e aterros
De posse de todos os valores de cota calculada, cada estaca de cada ponto levantado no terreno será marcado com a indicação de corte ou aterro
Aplicação na Agricultura
O Projeto De Sistematização
Aplicação na Agricultura
Georreferenciamento
Georreferenciamento de uma imagem ou um mapa ou qualquer outra forma de informação geográfica é tornar suas coordenadas conhecidas num dado sistema de referência. Este processo inicia-se com a obtenção das coordenadas (pertencentes ao sistema no qual se pretende georreferenciar) de pontos da imagem ou do mapa a serem georreferenciados, conhecidos como pontos de controle.
Aplicação na Agricultura
Georreferenciamento
 Os pontos de controle são locais que oferecem uma feição física perfeitamente identificável, tais como intersecções de estradas e de rios, represas, pistas de aeroportos, edifícios proeminentes, topos de montanha, entre outros.
 A obtenção das coordenadas dos pontos de controle pode ser realizada em campo (a partir de levantamentos topográficos, GPS – Sistema de Posicionamento Global), ou ainda por meio de mesas digitalizadoras, ou outras imagens ou mapas (em papel ou digitais) georreferenciados.
Aplicação na Agricultura
Imagens Georreferenciadas
