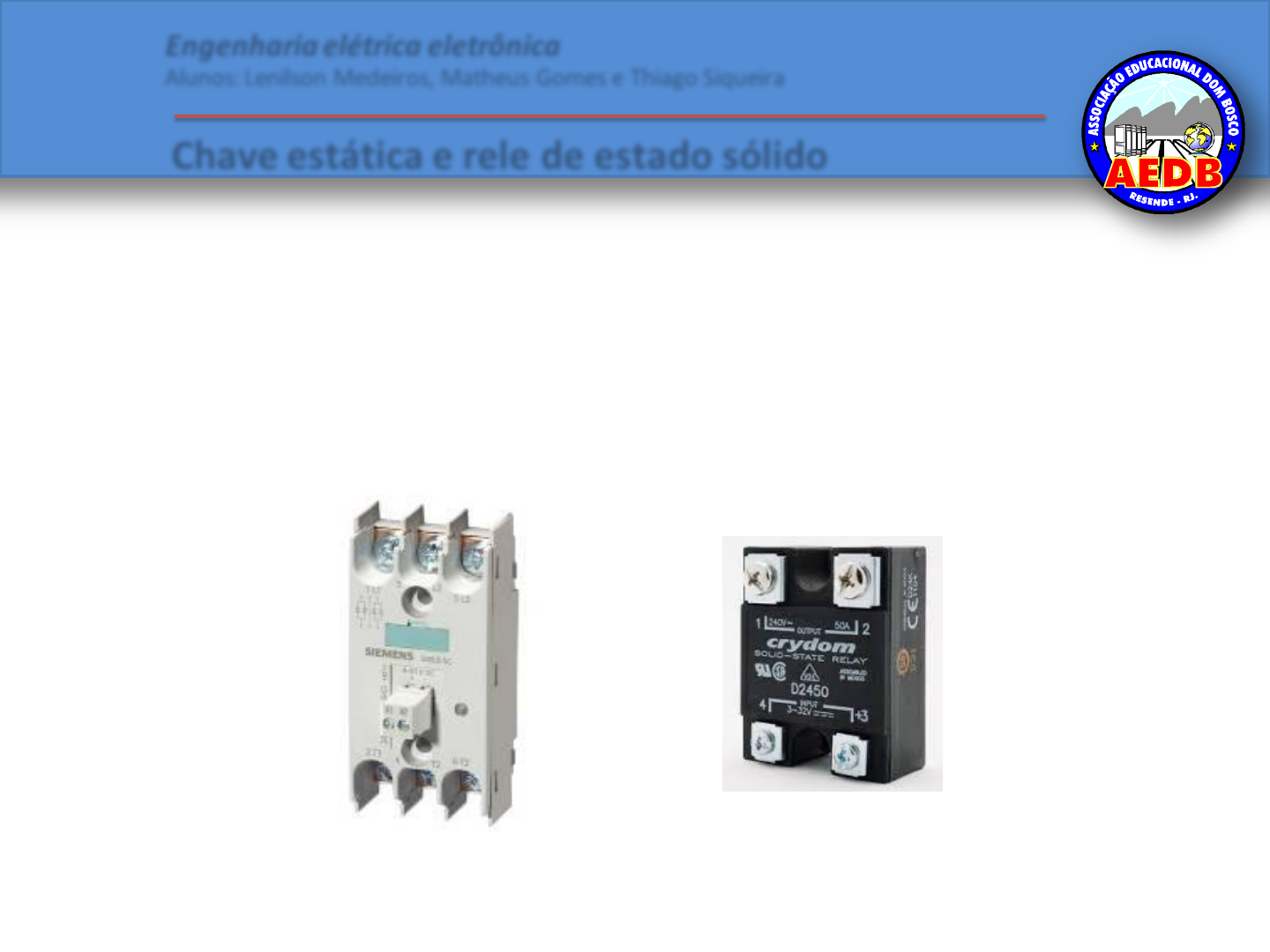

Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Chave estática e relé de estado sólido

1
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Alunos:
Lenilson Medeiros – 21170026
Matheus Gomes –
Thiago Siqueira –
2
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
SSR’s definição:
Solid state relay;
Sem contatos moveis em sua construção;
Funcionamento eletrônico e não mecânico;
Opera por meio de tiristores, triacs, diodos e transistores;
O relé de estado sólido é chamado desta maneira por causa de sua estrutura interna. Diferente dos relés eletromecânicos usuais ele é um dispositivo eletrônico que possui componentes semicondutores, como scr, transistores e triac’s. Não possuem contatos móveis.
3
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
SSR’s classificações:
Modulo I/O;
Chaves estáticas;
Este componente foi lançado no início dos anos 70. Sua principal atuação ocorre em áreas de atuação de cargas criticas. Garantindo que as oscilações e variações da fonte não danifiquem o equipamento em uso. Sua classificação podem ser reduzidas a dois tipos de aplicação: IO’S e chaves estáticas. Os IO’S são praticamente para equipamentos de TI, cargas de menores potências. Já as chaves estáticas são para cargas d maiores potências, servindo por exemplo como chaves de transferência na redundância de fontes.
4
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
SSR’s vantagens:
Longa vida útil (não possuem desgastes de contatos mecânicos);
Interferência eletromagnética reduzida;
Baixa correntes de acionamento, comparado com os reles eltromecânicos;
Resistente a vibração mecânica;
Compativeis com microprocessadores e lógicas TTL;
Oferecem grandes flexibilidades nas aplicações;
Não possuem ruídos sonoros;
Somente os tópicos do slide.
5
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
SSR’s desvantagens:
Valor mais alto que o rele eletromecânico;
trabalha em alta temperatura, caso trabalhe com tensões altas se faz necessário trabalhar junto a um dissipador de calor;
Somente os tópicos dos slides
6
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
ER’s construção:
Ao energizar a bobina, um campo magnético é gerado atraindo o corpo do contato, fechando assim o contato mecânico.
7
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Exemplo:
Como havia dito este tipo de rele diferente dos reles eletromecânicos, trabalham apenas com componentes semicondutores, scrs, transistors e triac’s e não possuem contatos moveis em seu interior.
8
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Exemplo:
Triac é um dispositivo composto por dois tiristores em semi paralelo, ou seja um ao inverso do outro e isso possibilita que tenhamos passagem de corrente nos dois sentidos.
9
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Exemplo:
O rele de estado sólido possui um gatilho que chamamos de gate (dispositivo de disparo) sendo assim, quando o gate é acionado por um pulso eletrico ele fara com que os tres polos fechem seus contatos como esses contatos não possuem centelhamento, isso aumenta ainda mais sua vida útil. Outra caracteristica é a detecção de zero, ele sempre acionara a carga quando a senoide estiver no ponto zero, diferente da contatora que atraca a qualquer momento, essa caracteristica do rele também colabora com a sua vida útil.
10
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Exemplo:
Outra caracteristica do rele de estado sólido é o sistema de opto isolação, o dispositivo reponsável pelo disparo dos triac’s, não entra em contato com eles, isso quer dizer que a tensão e a corrente que usamos para acionar o rele de estado sólido é completamente isolada do meu sistema de cargas, esse sistema de isolação fara com que a minha tensão de carga seja diferente da minha tensão de comando.
11
Chave estática e rele de estado sólido
Engenharia elétrica eletrônica
Alunos: Lenilson Medeiros, Matheus Gomes e Thiago Siqueira
Exemplo:
Este rele da METALTEX TST, ele tem um acionamento que vai de 3 a 32vdc. Assim podemos assiona-lo com pequenas tensões desde 3 volts no caso, e os contatos ou camadas semi condutoras que são os triac’s elas podem trabalhar de 36 a 440 volts.
