Questão 1/5 - Eletrônica Analógica

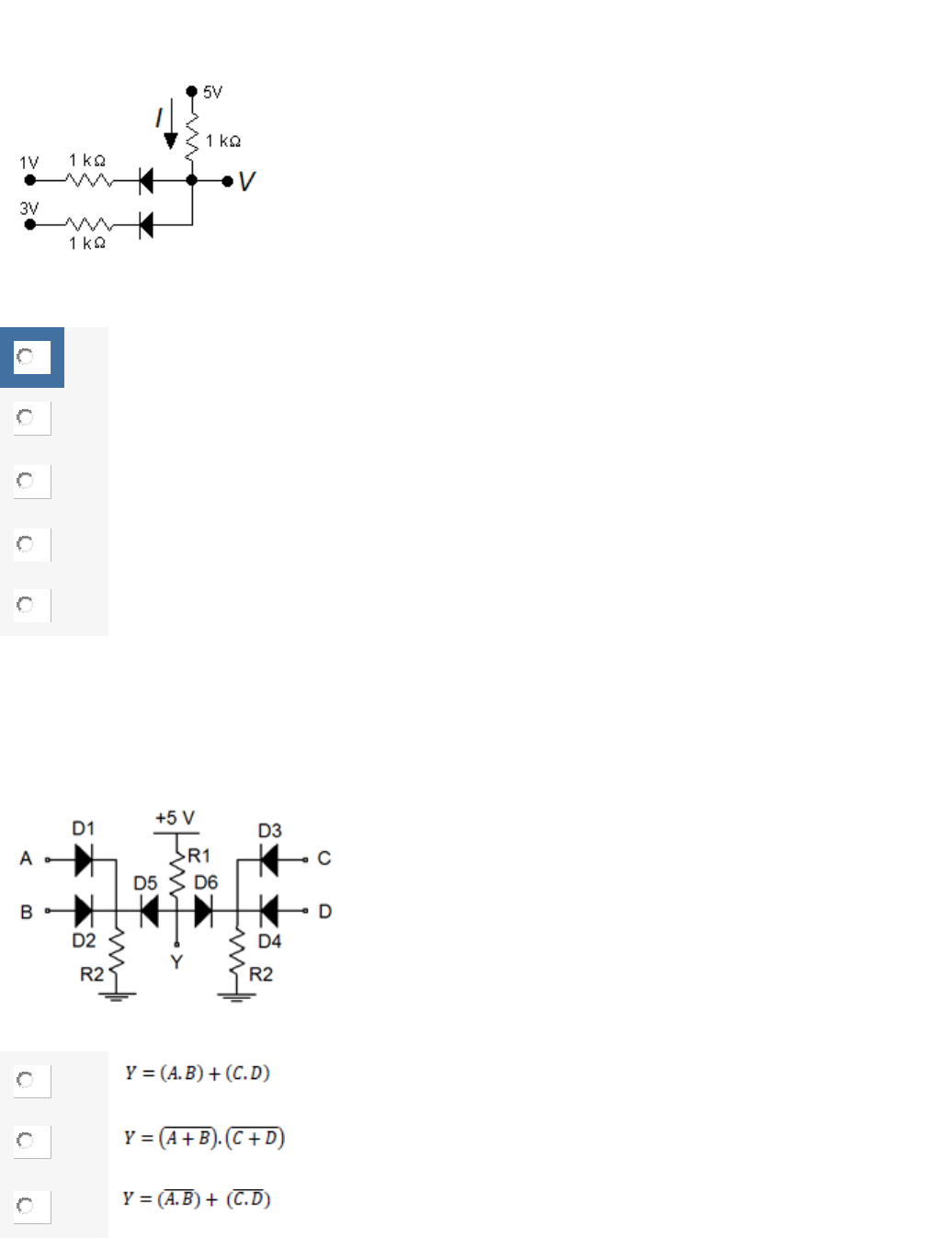

Os diodos do circuito são ideais:
Determine para o circuito a seguir o valor da tensão (V) e da corrente (I) no sentido da flecha:

	A
	V=5V, I=5mA

	B
	V=2V, I=2mA

	C
	V=3V, I=3mA

	D
	V=2,5V, I=1,5mA

	E
	V=3V, I=2mA
Questão 2/5 - Eletrônica Analógica
Considere o circuito a seguir com os diodos ideais e com as entradas A, B, C e D podendo assumir somente os valores de tensão de 5 V (nível lógico 1) e 0 V (nível lógico zero).
Determine a expressão lógica booleana para a saída Y.

	A


	B


	C


	D


	E

Questão 3/5 - Eletrônica Analógica
Todos os circuitos eletrônicos precisam de uma fonte de alimentação que forneça tensão e corrente contínuas. A fonte está constituída por um transformador redutor que reduz a tensão da rede de alimentação a valores compatíveis com a tensão necessária para alimentar o equipamento eletrônico. O circuito de entrada da fonte de alimentação é um retificador com diodos. Existem dois tipos de retificadores: de meia onda e de onda completa. O de onda completa pode ser com 2 diodos ligados à saída de um transformador com tomada central (ponto médio), ou com 4 diodos em ponte ligados a um transformador com saída simples.
O mais usado é o circuito em ponte pelas seguintes razões:

	A
	A saída é sempre positiva (tanto no semiciclo positivo da entrada quanto no negativo).

	B
	A tensão de pico inverso suportada pelos diodos da ponte é a metade da suportada pelos diodos do circuito com 2 diodos.

	C
	O transformador com saída simples é mais barato que o transformador com tap central.

	D
	A tensão eficaz é praticamente a mesma que a do retificador com 2 diodos.

	E
	Todas as opções anteriores.
Questão 4/5 - Eletrônica Analógica
Para o circuito da figura:
Considerando a segunda aproximação do diodo, determine o valor aproximado da tensão da fonte Vi para produzir uma corrente ID = 9,5 mA no diodo D (diodo de silício).

	A
	10,93V

	B
	9,28V

	C
	8,31 V

	D
	7,33 V

	E
	6,56 V
Questão 5/5 - Eletrônica Analógica
Os diodos zener são usados em inúmeros circuitos tais como reguladores de tensão, circuitos de proteção e circuitos que precisem de uma referência de tensão que não seja afetada (ou seja fracamente afetada) pela temperatura. O circuito da figura representa um sistema de proteção. Em condições normais de funcionamento a tensão de entrada varia entre 0 e 30V.
Definir a tensão do zener de proteção e o valor da corrente do fusível U1, sendo que a tensão na entrada pode atingir 100V (sobrepico de tensão - transitório), a tensão na carga (RL) não pode ultrapassar 6V e a corrente reversa que o zener suporta é de 1,5A.

	A
	Tensão de zener VZ = 6V, corrente do fusível 1,5A.

	B
	Tensão de zener VZ = 4V, não precisa de fusível.

	C
	Tensão de zener VZ = 5,5V, não precisa de fusível.

	D
	Tensão de zener VZ = 6,5V, corrente do fusível 2A.

	E
	Tensão de zener VZ = 5,5V, corrente do fusível 1,4A.
