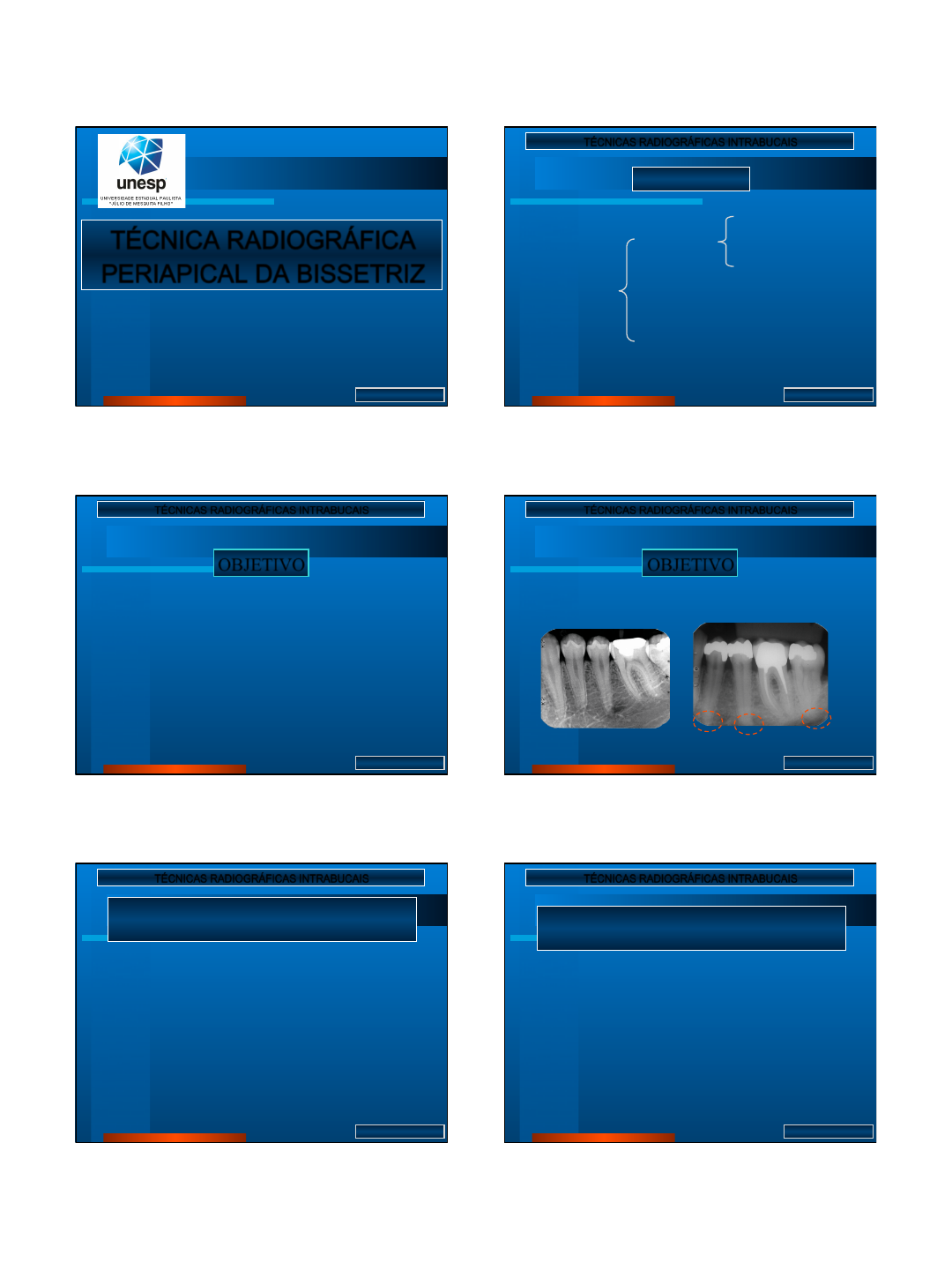

21/03/18
1
RADIOLOGIA – LRCMJr.
TÉCNICA RADIOGRÁFICA






PERIAPICAL DA BISSETRIZ
Prof. Dr. Luiz Roberto Coutinho Manhães Jr.*
*Especialista em Imaginologia pela FOP/UNICAMP; Mestre e Doutor pela FOSJC/UNESP


RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
INTRODUÇÃO
Ø  Intrabucais
Ø Periapical


Ø  Interproximal
Ø  Oclusal
Ø  Técnica da bissetriz
Ø  Com posicionador
Ø  Técnica do paralelismo
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
OBJETIVO
ü Radiografar o dente e as estruturas
circunvizinhas.
ü Radiografar a região.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
OBJETIVO
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA RADIOGRÁFICA PERIAPICAL
DA BISSETRIZ
Ø  Deve-se considerar os seguintes itens:
- posição da cabeça do paciente ;
- ângulos verticais e horizontais de incidência ;
- posicionamento do filme periapical ;
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA RADIOGRÁFICA PERIAPICAL
DA BISSETRIZ
Área de incidência
Tempo de exposição (Aparelho, filme, região)
Distância foco-filme (20 cm)
Ø  Deve-se considerar os seguintes itens:
21/03/18
2
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA DA BISSETRIZ
Ø Posicionamento da cabeça do paciente para a maxila.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA DA BISSETRIZ
Ø Posicionamento da cabeça do paciente para a mandíbula.
RADIOLOGIA – LRCMJr.
Manutenção do filme
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Maxila
Polegar da mão
oposta ao lado a
ser radiografado e
os demais dedos
apoiados na face
RADIOLOGIA – LRCMJr.
Manutenção do filme
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Mandíbula
Dedo indicador da
mão oposta ao lado
a ser radiografado ,
o polegar apoiado
sob a mandíbula e
os demais dedos
fechados
RADIOLOGIA – LRCMJr.
Áreas de incidência
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Mandíbula Maxila
RADIOLOGIA – LRCMJr.
Ângulos horizontais
21/03/18
3
RADIOLOGIA – LRCMJr.
Ângulos horizontais
RADIOLOGIA – LRCMJr.
Ângulos horizontais
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Ângulos verticais
Deve obedecer à lei isométrica de Cieszynski
Diferente para cada região a ser radiografada
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
“ A imagem projetada terá as mesmas
proporções do objeto, desde que o feixe
central de raios X seja perpendicular à
bissetriz do ângulo formado pelo longo
eixo do objeto e longo eixo do filme”.

Ângulos verticais
Cyeszinski, 1907
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Ângulos verticais
Regra da isometria
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
Longo eixo do dente
Longo eixo do filme
Bissetriz
21/03/18
4
RADIOLOGIA – LRCMJr.
Longo eixo do dente
Longo eixo do filme
Bissetriz
RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr.
Vertical Positiva
Aumento da angulação
vertical positiva
Ângulo zero
Aumento da angulação
vertical negativa
Ângulo zero
Vertical Negativa
RADIOLOGIA – LRCMJr.
0
30
50
30
50
-90º
+90º
0º
+ positiva
- negativa
Sérgio Soares
RADIOLOGIA – LRCMJr.
0
30
50
30
Aumento da angulação vertical Diminuição da angulação vertical
Dentes Superiores
RADIOLOGIA – LRCMJr.
Aumento da angulação vertical Diminuição da angulação vertical
0
30
50
30
Dentes Inferiores
21/03/18
5
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA DA BISSETRIZ
imagem ampliada
RADIOLOGIA – LRCMJr.
imagem isométrica
RADIOLOGIA – LRCMJr.
Plano oclusal Angulo vertical
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA DA BISSETRIZ
imagem encurtada imagem isométrica
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
Plano oclusal Ângulo vertical
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
TÉCNICA DA BISSETRIZ
Vantagens
RADIOLOGIA – LRCMJr.
Desvantagens
1.  Relativamente confortável;
2.  Posicionamento – simples e
rápido;
3.  Ângulos corretos, mesmo
comprimento dos dentes
(diagnóstico).
1.  Diversas variáveis = distorções;
2.  Erro de técnica;
3.  Níveis ósseos pouco definidos;
4.  Sobreposição de estrutura
(maxila);
5.  Difícil reprodução;
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
21/03/18
6
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes molares superiores
Ângulo vertical
30°
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes pré-molares superiores
Ângulo vertical 40°
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes canino e lateral superiores
Ângulo vertical 45°
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
21/03/18
7
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes incisivos centrais superiores
Ângulo vertical 50°
RADIOLOGIA – LRCMJr. RADIOLOGIA - FOSJC
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes molares inferiores
Ângulo vertical 0°
RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes pré-molares inferiores
Ângulo vertical -10°
RADIOLOGIA – LRCMJr.
21/03/18
8
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região do dente canino inferior
Ângulo vertical -20°
RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região do dente canino inferior
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes incisivos inferiores
Ângulo vertical -20°
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
TÉCNICAS RADIOGRÁFICAS INTRABUCAIS
Região dos dentes incisivos inferiores
Ângulo vertical -20°
RADIOLOGIA – LRCMJr.
21/03/18
9
RADIOLOGIA – LRCMJr. RADIOLOGIA – LRCMJr.
