Teoria das Estruturas 2 aula 5

Prévia do material em texto

1.


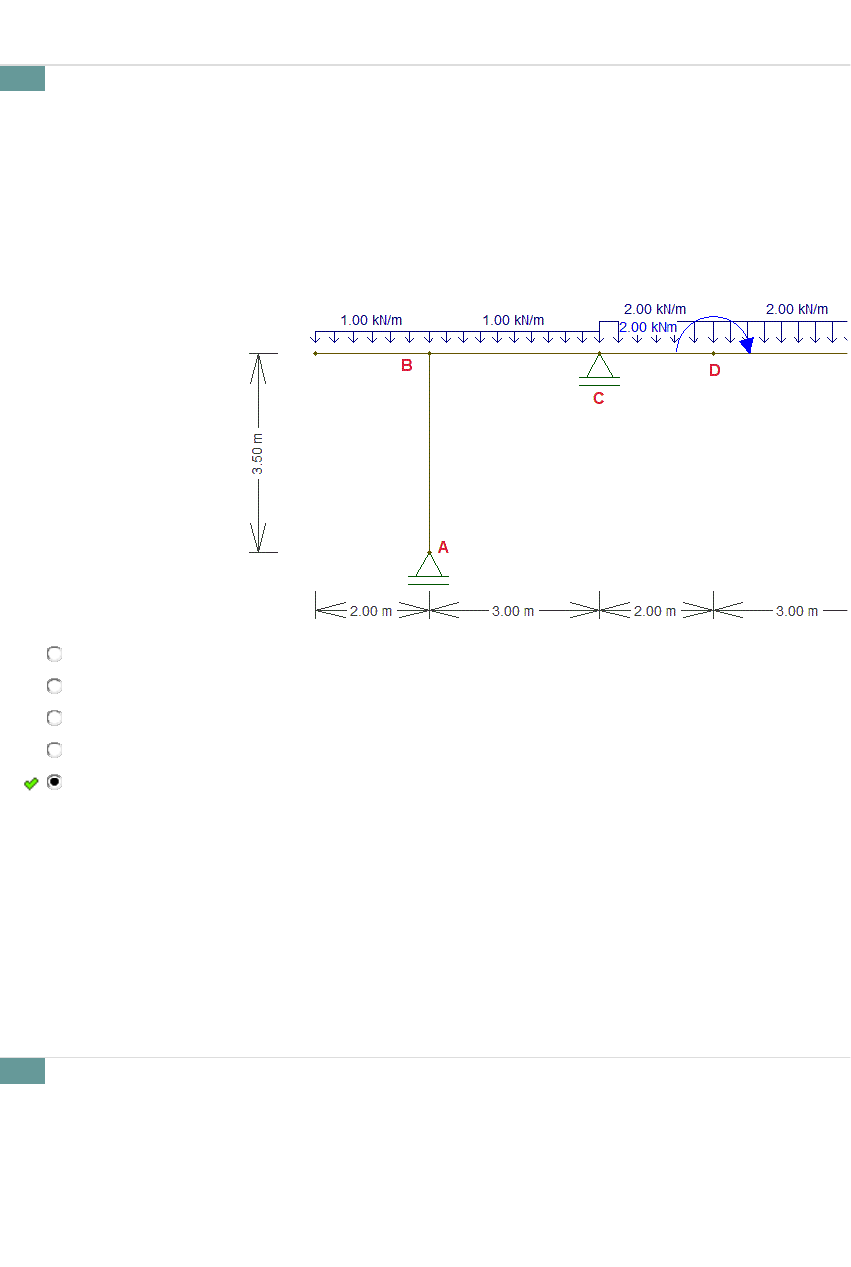

Obter o momento fletor na seção C, da estrutura abaixo, conforme mostra a
figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa



MC = -5,61 kNm


MC = -7,61 kNm


MC = +5,61 kNm


MC = +7,61 kNm

MC = -2,61 kNm



Explicação:
Usar 5 casas decimais





2.

Obter a reação de apoio no apoio C (VC), da estrutura abaixo, conforme mostra
a figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa





VC = +935,31 kN


VC = +925,31 kN


VC = +915,31 kN

VC = +945,31 kN


VC = +955,31 kN



Explicação:
Usar 5 casas decimais





3.

Obter o momento fletor na seção H, da estrutura abaixo, conforme mostra a
figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa




MH = -69,53 kNm


MH = -65,53 kNm


MH = -29,53 kNm

MH = -25,53 kNm


MH = -55,53 kNm



Explicação:
Usar 5 casas decimais





4.
 Obter o momento fletro na seção D, da estrutura
abaixo, conforme mostra a figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa




MD = -440,62 kNm


MD = -430,62 kNm


MD = +420,62 kNm


MD = -320,62 kNm

MD = -420,62 kNm



Explicação:
Usar 5 casas decimais





5.

Obter o momento fletor na seção E, da estrutura abaixo, conforme mostra a
figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa




ME = -5,47 kNm


ME = -7,47 kNm


ME = -6,47 kNm

ME = -4,47 kNm


ME = -8,47 kNm



Explicação:
Usar 5 casas decimais





6.

Obter o momento fletor na seção E, da estrutura abaixo, conforme mostra a
figura.
Dados:
J = 1,00 mm4 (em toda a estrutura)
E = 100000 MPa




ME = -8,52 kNm


ME = -6,52 kNm

ME = +6,52 kNm


ME = -5,52 kNm


ME = +8,52 kNm



Explicação:
Usar 5 casas decimais
