1ª LISTA DE EXERCÍCIOS DE RESISTENCIA DOS MATERIAIS.
Reações Internas
Prof. Dr. Jean Pierre Garcia

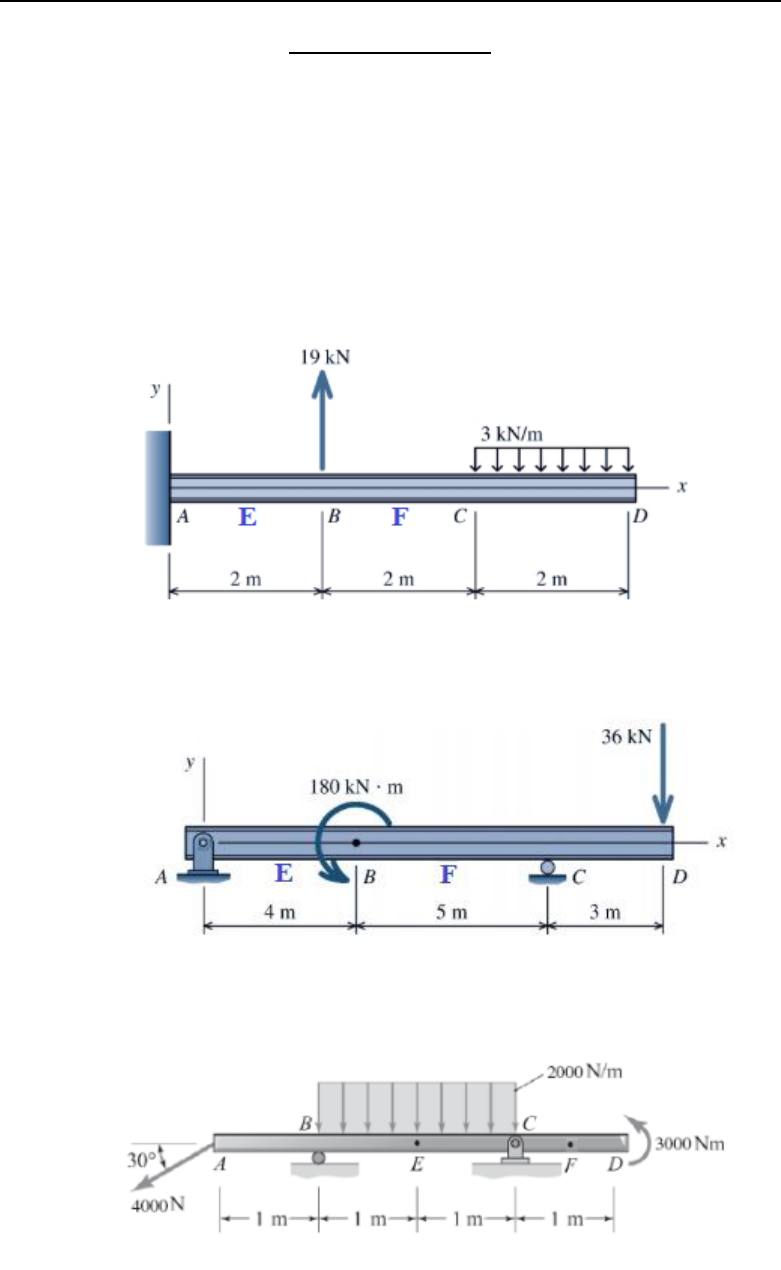

1) Determinar as Reações Vinculares e Reações Internas (Pontos “E” e “F” que se
encontram no meio dos vãos AB e BC respectivamente), dos elementos estruturais
submetidos aos carregamentos indicados.

a)


b)


c) Meio do vão BC (Ponto E) e meio do vão CD (ponto F)




2) Uma estrutura e ́ constituída de quatro elementos, AB, BC, BD e DE, rigidamente
fixados entre si. A estrutura e ́ carregada conforme mostrado na Figura a seguir.
Determine:
(a) As reac ̧o ̃es nos apoios C e E;
(b) As resultantes internas de forc ̧a e momento na seção transversal no ponto O

3) Uma placa sinalizadora com peso W = 6 kN atuante no centro de gravidade G e ́
suportada por um poste, conforme mostrado na Figura a seguir. As dimensões da
placa são 4 m por 2 m. A pressa ̃o do vento contra a placa e ́ p = 2 kPa. Quais sa ̃o as
forças e momentos internos resultantes atuantes na seção transversal do poste no
ponto O?

4) A viga AB é suportada por um pino em A e também por um cabo BC. Um cabo separado
CG é usado para manter a estrutura na posição vertical. Se AB pesar 2 kN/m e o peso
da coluna FC for 3 kN/m, determine as cargas internas resultantes que agem nas
seções transversais localizadas nos pontos D e E. Despreze a espessura da viga e da
coluna nos cálculos.


5) Para a viga mostrada na Fig. P1.4-9, determine:
(a) as reações nos apoios B e C e
(b) as resultantes internas — FD, VD e MD — na seção D, no ponto médio entre os
apoios.
