1

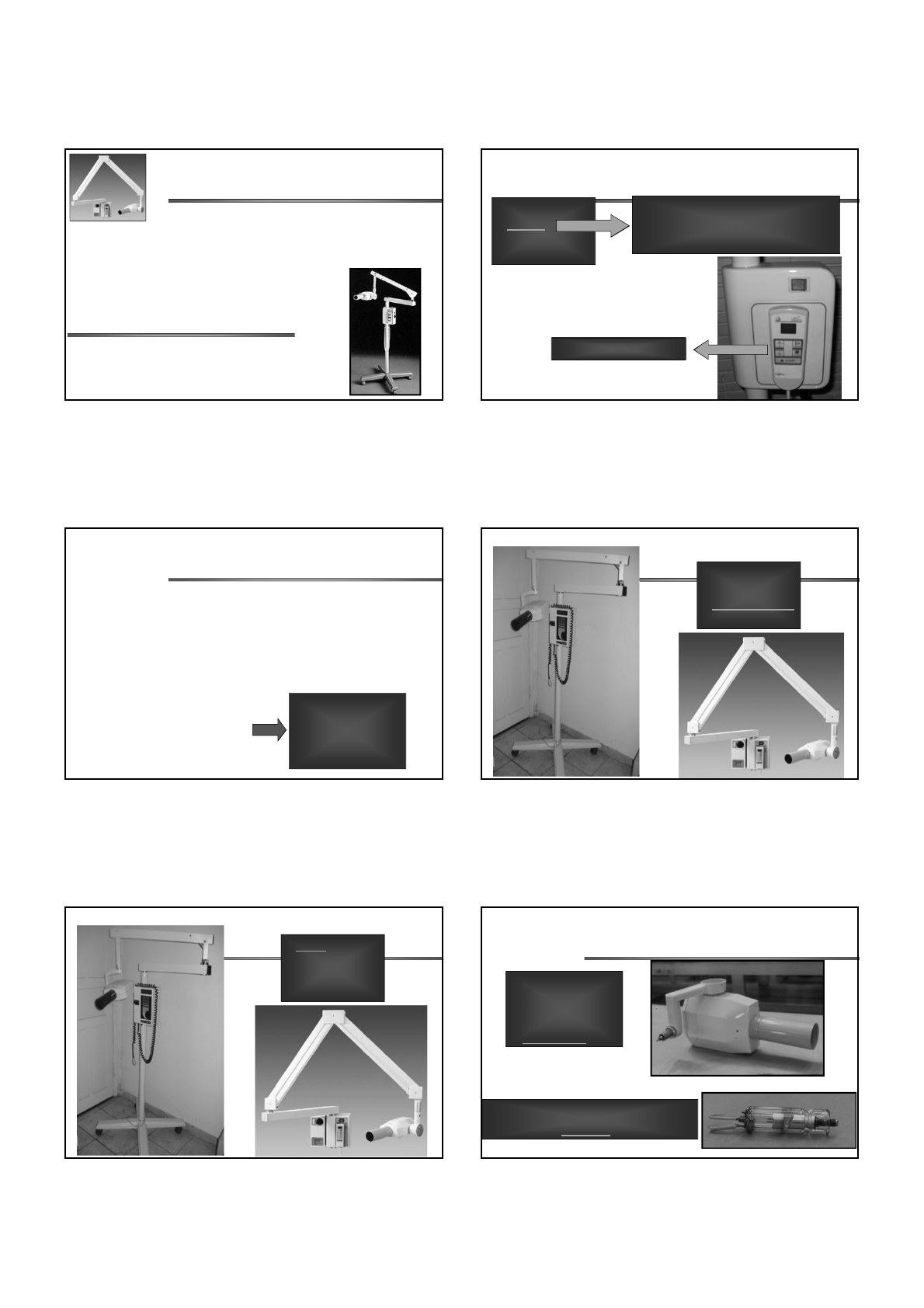

APARELHOS DE
RAIOS X
Hená Elizeth Meireles Duarte
Equipamento responsável pela produção dos raios X
Não possui nenhum material radioativo
Somente produzirá raios X se estiver conectado
à rede elétrica
Conceito “Aparelhos de raios X”
Base
Corpo
Braço articular
Cabeçote
Constituição dos
“Aparelhos de raios X”
“Aparelhos de raios X”
Base
Corpo
Braço articular
Cabeçote
“Aparelhos de raios X”
Base
Corpo
Braço articular
Cabeçote
Seletor de tempo
Estabilizador de voltagem
Lâmpada piloto
Dispositivo sonoro
“Aparelhos de raios X”
Base
Corpo
Braço articular
Cabeçote
“Aparelhos de raios X”
Base
Corpo
Braço articular
Cabeçote
Componente blindado aonde é
colocado a ampola de raios X
2
Gerador de elétrons
Acelerador de elétrons
Alvo ou anteparo
Vácuo
Elementos essenciais para a produção dos raios X
“Elétrons são acelerados por uma diferença de
potencial em meio rarefeito e adquirem
energia cinética, e quando são freados
bruscamente contra um anteparo, sua energia
cinética é transformada em calor (mais de
99%) e em raios X (menos de 1%) ”
Conceito “Produção dos Raios X”
“Aparelhos de raios X”
Ampola de raios X
Transformador de alta tensão
Transformador de baixa tensão
Óleo
Câmara de expansão
Janela
Filtro de alumínio
Diafragma de chumbo
Colimador
Cilindro localizador
Goniômetro
Constituintes do cabeçote
Constituintes da Ampola de Raios X
Cátodo Ânodo
Vidro plumbífero ou pirex
Constituintes da Ampola de Raios X
Cátodo
É o Pólo Negativo
Refletor côncavo de
molibdênio
Contém um filamento de
tungstênio ( com 2mm de
diâmetro e 7mm de extensão)
Constituintes da Ampola de Raios X
Ânodo
É o Pólo Positivo
Área focal de tungstênio
Incrustada na haste de cobre
Angulação de 20º com a vertical
(Efeito Benson)
Radiador de aletas
3
Constituintes da Ampola de Raios X
Alto número atômico
Tungstênio Z= 74
Alto ponto de fusão
Tungstênio: 3370ºC
Bom condutor de calor
Requisitos da área focal (ânodo)
Chumbo Z= 82 - Baixo ponto de fusão
Cátodo Ânodo
Constituintes da Ampola de Raios X
cobre
Tungstênio
Cátodo Ânodo
Constituintes da Ampola de Raios X
Radiador
de aletas
Dissipação do calor gerado
durante a produção de raios X
Haste de Cobree-
Como ocorre a refrigeração no aparelho???
Ânodo
Área focal
Pastilha de Tungstênio
Haste de cobre
Radiador de aletas
Óleo
Câmara de expansão
“Aparelhos de raios X”
Constituintes do cabeçote
Radiador
de aletas
Câmara de
expansão
Câmara de
expansão
Óleo
4
Cátodo Ânodo
Efeito Benson - Princípio do Foco Linear
Efeito
Benson
20º
cobre
 A projeção da área focal perpendicular ao feixe de elétrons, ou seja, a
área focal efetiva, é menor que o tamanho real da área focal.
 O alvo possui uma inclinação de 20º em relação ao raio central do
feixe de raios X
 Área focal efetiva de 1X1mm, enquanto a área focal real é de ~
1X3mm
 O efeito é uma fonte aparente pequena de raios X e uma melhora na
nitidez da imagem com uma área focal real maior para dissipação de
calor.
Efeito Benson - Princípio do Foco Linear
Cátodo Ânodo
Efeito
Benson 20º
cobre
1X1mm
Área focal efetiva
Raio Central
e
Ligados à Ampola de Raios X
Transformador de baixa tensão- vai fornecer os
elétrons através do aquecimento do filamento de
tungstênio do cátodo (Fonte geradora de elétrons).
Transformador de alta tensão- tem a finalidade de
promover o campo elétrico para aceleração dos
elétrons (Acelerador de elétrons).
Alta TensãoAlta Tensão
Baixa TensãoBaixa Tensão
Transformadores
Elevação de 110V ou 220V para
70.000 V
Filamento de
tungstênio-mA
Espiras
Transformador de alta
tensão
Transformador de
baixa tensão
5
Transformadores
Quanto maior a quilovoltagem do aparelho de raios X
maior é a qualidade dos raios X produzidos
Transformador de alta tensão- kVp
Qualidade: poder de penetração na matéria
Transformador de baixa tensão - mA
Quanto maior a miliamperagem do aparelho de raios X
maior é a quantidade de raios X produzidos
Constituintes do cabeçote
Janela
Focalizar e direcionar
o feixe de raios X
JanelaJanela
Raios X
“Aparelhos de raios X”
Ampola de raios X
Transformador de alta tensão
Transformador de baixa tensão
Óleo
Câmara de expansão
Janela
Filtro de alumínio
Diafragma de chumbo
Colimador
Cilindro localizador
Goniômetro
Constituintes do cabeçote
6
Constituintes do cabeçote
Ferro ou Aço Blindagem de Chumbo
Constituintes do cabeçote
Blindagem
Janela
Óleo Disco de Alumínio
2,5mm
* Absorve os raios X de alto comprimento de onda e baixo poder
de penetração.
Filtro de alumínio
* Raios X – Policromáticos ou Polienergéticos
2,5mm
Diafragma Abertura
+ 12 mm / Cilindro curto + 6 mm / Cilindro longo
Elimina os raios X mais divergentes, evitando que a área
de incidência no paciente ultrapasse o diâmetro de 7cm.
Diafragma de chumbo
Colimador
Cilindro
Localizador
Direciona o feixe de radiação aproveitando os feixes
menos divergentes.
Colimador
Colimador retangular
Segundo o fabricante reduz
em 79% a área de tecido
exposta, sem necessidade,
diminuindo a exposição do
paciente, sendo a área exposta
com o colimador retangular de
15,96cm2 ,e a área irradiada
sem necessidade é de 3,25 cm2
Colimador circular
A área de tecido exposta
com colimador circular é de
28,27cm2, sendo o filme de
área 12,71cm2 ,a área
irradiada sem necessidade é
de 15,56cm2 (55,04%)
7
ColimadorColimador Cilindro
Localizador
Cilindro
Localizador
Inicialmente eram cones plásticos (hoje proibidos), substituídos
por cilindros abertos.
Facilitam a localização da área de incidência
Cilindro localizador
Goniômetro
Localizado na parte lateral do
cabeçote. É utilizado para
medir a angulação vertical do
aparelho durante a realização
das radiografias.
Goniômetro
Ampola de raios X
Transformador de alta tensão
Transformador de baixa tensão
Óleo
Câmara de expansão
Janela
Filtro de alumínio
Diafragma de chumbo
Colimador
Cilindro localizador
Goniômetro
Constituintes do cabeçote
