Questões resolvidas
Calcule o momento fletor no apoio central da viga da figura, considerando: • Momento de engastamento perfeito do vão da esquerda tem intensidade de 120 kNm • Momento de engastamento perfeito do vão da direita tem intensidade de 40 kNm • E = 2x107 kN/m2 • J = 0,02 m4 ao longo do vão da esquerda e 0,01 m4 ao longo do vão da direita.
103,3 kNm
80.0 kNm
93,3 kNm
83,3 kNm
113,3 kNm
A viga da figura possui momento fletor negativo no apoio central de 90 kN/m2 e J = 0,01 m4 ao longo de toda a viga. Se dobrarmos o valor de J no vão da direita, o que vai acontecer com o momento no apoio central?
descontinuidade com valor maior à esquerda
diminui
descontinuidade com valor maior à direita
aumenta
permanece inalterado
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

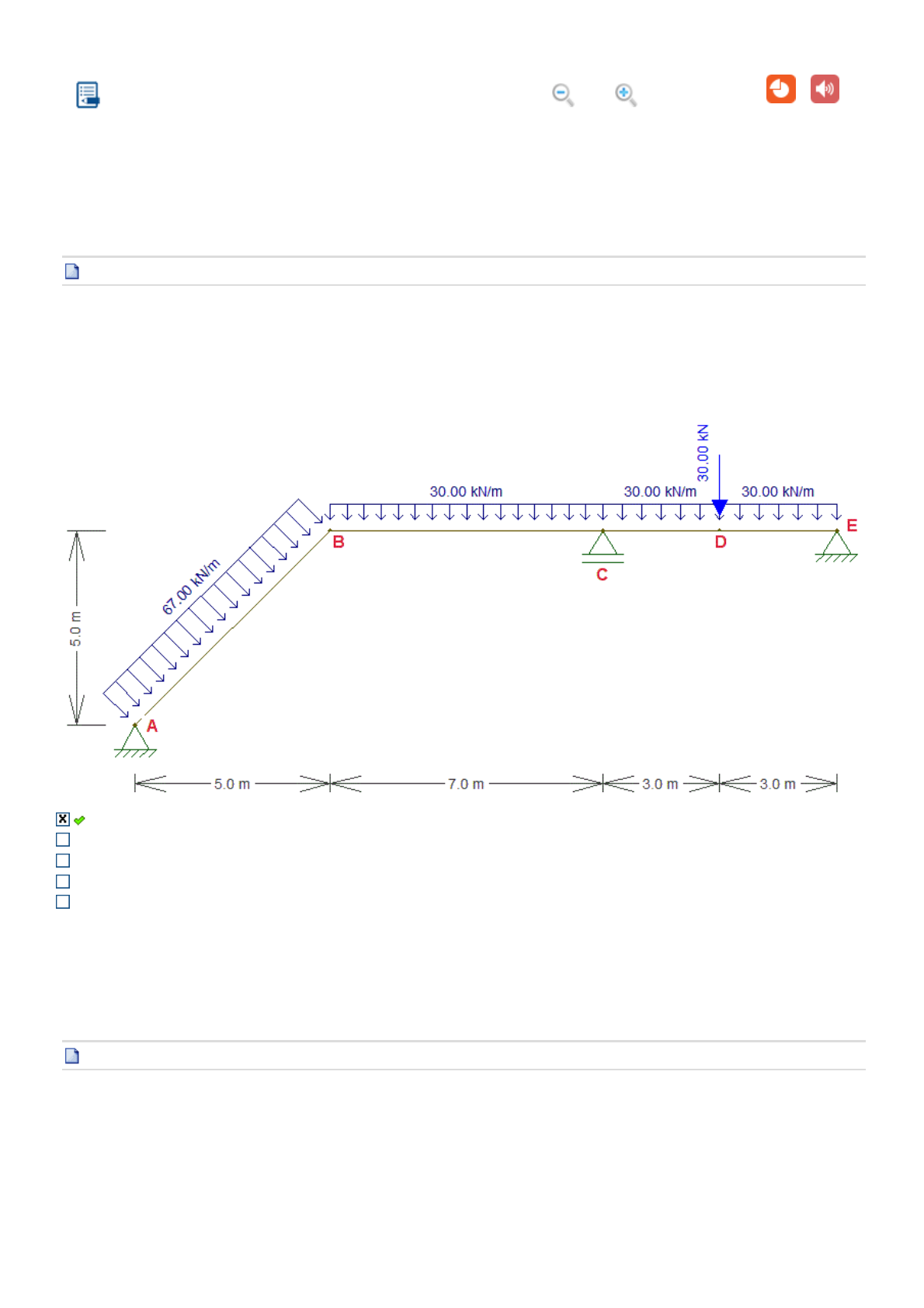

06/05/2019 EPS: Alunos simulado.estacio.br/alunos/ 1/5 TEORIA DAS ESTRUTURAS II 4a aula Lupa PPT MP3 Exercício: CCE1122_EX_A4_201602452636_V1 08/04/2019 (Finaliz.) Aluno(a): ALEX FERNANDES COELHO 2019.1 - F Disciplina: CCE1122 - TEORIA DAS ESTRUTURAS II 201602452636 1a Questão Obter o momento fletor na seção B, da estrutura abaixo, conforme mostra a figura. Dados: J = 1,00 mm4 (em toda a estrutura) E = 100000 MPa MB = -276,37 kNm MB = +296,37 kNm MB = -236,37 kNm MB = +236,37 kNm MB = +276,37 kNm Explicação: Usar 5 casas decimais 2a Questão Determine o número de deslocabilidades internas (di) e externas (de) da estrutura abaixo: 06/05/2019 EPS: Alunos simulado.estacio.br/alunos/ 2/5 di= 3 e de=3 di= 4 e de=3 di= 2 e de=1 di= 2 e de=2 di= 3 e de=2 3a Questão Obter o momento fletor na seção C, da estrutura abaixo, conforme mostra a figura. Dados: J = 0,01 m4 (para o trecho AD) J = 0,006 m4 (para o trecho DE) E = 2,1 x 107 kN/m2 MC = 66,02 kNm MC = 68,02 kNm MC = 60,02 kNm MC = -66,02 kNm MC = -68,02 kNm Explicação: Usar 5 casas decimais 06/05/2019 EPS: Alunos simulado.estacio.br/alunos/ 3/5 4a Questão Calcule o momento fletor no apoio central da viga da figura, considerando: Momento de engastamento perfeito do vão da esquerda tem intensidade de 120 kNm Momento de engastamento perfeito do vão da direita tem intensidade de 40 kNm E = 2x107 kN/m2 J = 0,02 m4 ao longo do vão da esquerda e 0,01 m4 ao longo do vão da direita 113,3 kNm 83,3 kNm 80.0 kNm 103,3 kNm 93,3 kNm 5a Questão Calcule o momento fletor no apoio central da viga da figura, considerando: Momento de engastamento perfeito do vão da esquerda tem intensidade de 120 kNm Momento de engastamento perfeito do vão da direita tem intensidade de 40 kNm E = 2x107 kN/m2 J = 0,01 m4 ao longo de toda a viga 83,3 kNm 93,3 kNm 113,3 kNm 80 kNm 103,3 kNm 6a Questão Calcule o momento fletor no apoio central da viga da figura, considerando: Momento de engastamento perfeito do vão da esquerda tem intensidade de 120 kNm Momento de engastamento perfeito do vão da direita tem intensidade de 40 kNm E = 2x107 kN/m2 J = 0,01 m4 ao longo do vão da esquerda e 0,02 m4 ao longo do vão da direita 06/05/2019 EPS: Alunos simulado.estacio.br/alunos/ 4/5 114 kNm 94 kNm 84 kNm 80,0 kNm 104 kNm 7a Questão A viga da figura possui momento fletor negativo no apoio central de 90 kN/m2 e J = 0,01 m4 ao longo de toda a viga. Se dobrarmos o valor de J no vão da direita, o que vai acontecer com o momento no apoio central? permanece inalterado aumenta descontinuidade com valor maior à direita descontinuidade com valor maior à esquerda diminui 8a Questão Obter o valor do cortante entre as seções B e C, da estrutura abaixo, conforme mostra a figura. Dados: J = 0,01 m4 (para o trecho AD) J = 0,006 m4 (para o trecho DE) E = 2,1 x 107 kN/m2 06/05/2019 EPS: Alunos simulado.estacio.br/alunos/ 5/5 QB/C = -75,01 kN QB/C = -72,01 kN QB/C = +72,01 kN QB/C = +75,01 kN QB/C = -78,01 kN Explicação: Usar 5 casas decimais
