Universidade de Pernambuco – UPE
Escola Politécnica de Pernambuco – POLI
1º Avaliação Parcial – Eletrônica Digital – Tuma ED – 2017.1
ATENÇÃO
Para todas as questões a seguir utilize os seguintes circuitos integrados que possuem 4 portas lógicas de 2 entradas (exceto a porta NOT que possui 6 portas lógicas): 74HC08 (and), 74HC32 (or), 74HC00 (nand), 74HC02 (nor), 74HC04 (not) e 74HC86 (xor).
(2,0). Realize as operações aritméticas a seguir:
112+11010102+10012
122+149 (em BCD)
1011012 - 1000112 (por subtração usual)
-3616 – 1116 (por complemento de 2)

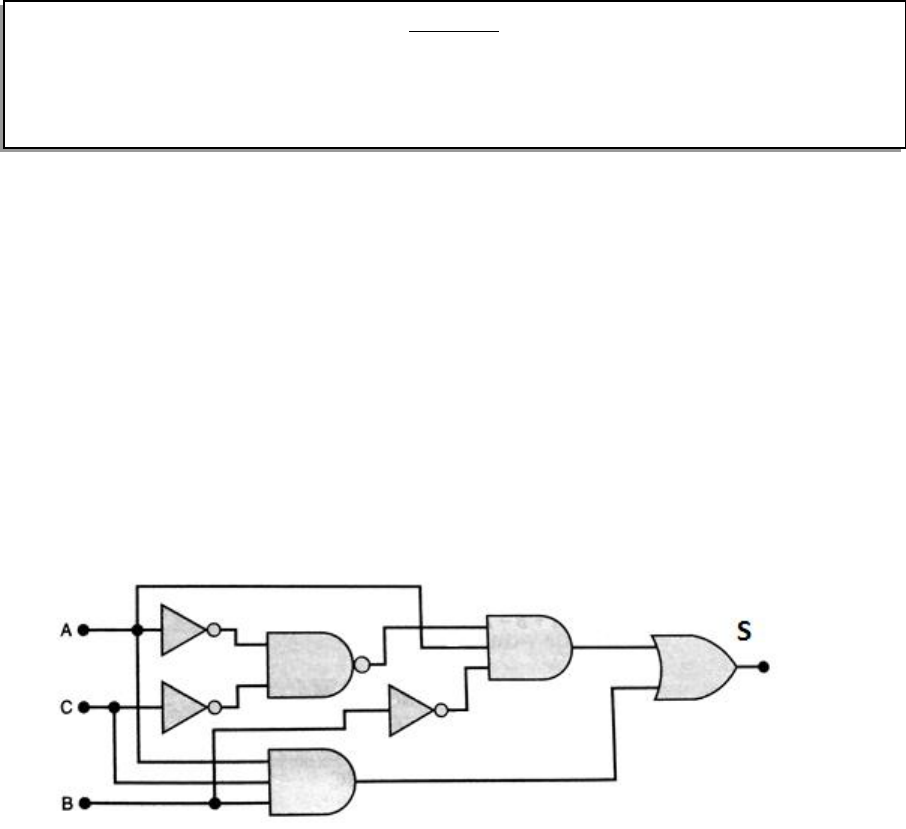

(2,0). Analise o circuito apresentado na figura 1. Obtenha a expressão de saída e sua tabela da verdade. Este é o circuito mínimo, ou ele pode ser minimizado?
Figura 1
(3,0). Elabore um circuito lógico para controlar o elevador representado esquematicamente na Figura 2. As variáveis MS e MD deverão comandar o motor para fazer o elevador subir (MS=1 e MD=0), descer (MS=0 e MD=1), parar (MS=MD=0) e ainda continuar um movimento iniciado (MS=MD=1).
As variáveis de entradas serão os interruptores memorizadores dentro da cabine (T interligado com o botão de chamada no piso térreo e S interligado com o do piso superior) e os sensores (PT e PS) colocados nos pisos, para indicar a presença correto do compartimento no andar. Considere o não funcionamento do motor com qualquer das portas abertas, o desativamento da chamada na chegada ao piso de destino e a devida temporização antes do início de um novo ciclo de operação.
	Implemente o circuito lógico final usando apenas portas NAND de 2 entradas. Se o custo por circuito integrado é de R$1,50, qual o custo total da produção de 100mil circuitos lógicos controladores deste tipo?
Figura 2
(3,0). Projete um circuito decodificador de 4 bits Gray-BCD. Quantos Circuitos integrados são necessários para montá-lo?
Boa prova!
Recife, 05 de maio de 2017.
