www.youtube.com/fisicatotal www.fisicatotal.com.br

ELETRODINÂMICA
Circuitos elétricos – lista de exercícios

1



QUESTÃO 01 (PUC PR)

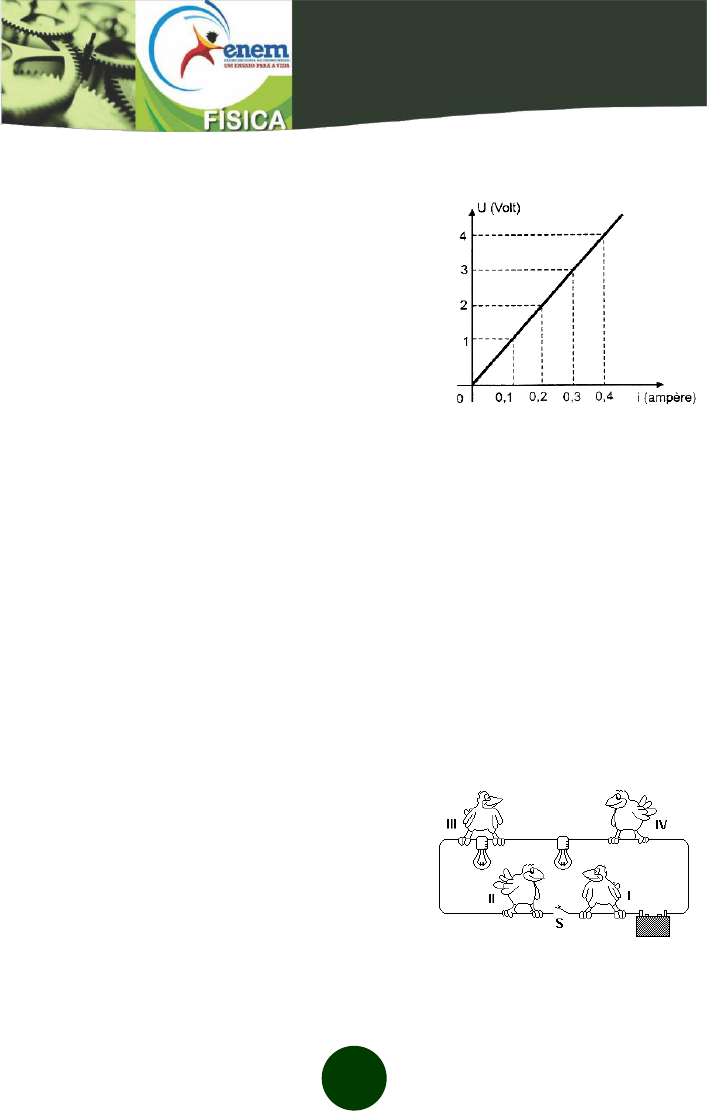

Um estudante de Física mede com um
amperímetro a intensidade da corrente
elétrica que passa por um resistor e, usando
um voltímetro, mede a tensão elétrica entre
as extremidades do resistor, obtendo o
gráfico abaixo. Pode-se dizer que a
resistência do resistor vale:

a) 1 b) 10
c) 100 d) 0,1 e) 0,01


QUESTÃO 02 (PUC MG)

Uma tensão de 12 volts aplicada a uma resistência de 3,0  produzirá uma
corrente de:

a) 36 A b) 24 A
c) 4,0 A d) 0,25 A


QUESTÃO 03 (UERJ)

figura abaixo mostra quatro passarinhos
pousados em um circuito no qual uma
bateria de automóvel alimenta duas
lâmpadas. Ao ligar-se a chave S, o
passarinho que pode receber um choque
elétrico é o de número:

a) I b) II
c) III d) IV



www.youtube.com/fisicatotal www.fisicatotal.com.br 2
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

QUESTÃO 04 (UFMG)

07. (Ufmg 99) A figura mostra um cabo telefônico. Formado por dois fios,
esse cabo tem comprimento de 5,00km. Constatou-se que, em algum ponto
ao longo do comprimento desse cabo, os fios fizeram contato elétrico entre
si, ocasionando um curto-circuito. Para descobrir o ponto que causa o curto-
circuito, um técnico mede as resistências entre as extremidades P e Q,
encontrando 20,0, e entre as extremidades R e S, encontrando 80,0.
Com base nesses dados, é CORRETO afirmar que a distância das
extremidades PQ até o ponto que causa o curto-circuito é de




a) 1,25 km. b) 4,00 km.
c) 1,00 km. d) 3,75 km.

QUESTÃO 05 (PUCCamp SP)

09. (PUCCamp-2001) Com a associação de três resistores, de mesma
resistência R, é possível obter-se um certo número de resistências
equivalentes, distintas entre si. Dentre as associações possíveis, o máximo
valor da resistência equivalente é, em ohms,

a) 3R / 5 b) 2R/3
c) R d) 2R e) 3R

QUESTÃO 06 (FATEC SP)

Dispondo de vários resistores iguais, de
resistência elétrica 1,0 cada, deseja-se obter
uma associação cuja resistência equivalente
seja 1,5.São feitas as associações: A
condição é satisfeita somente

a) na associação I. b) na associação II.
c) na associação lII. d) nas associações I e lI. e) nas associações I e III.



www.youtube.com/fisicatotal www.fisicatotal.com.br 3
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

QUESTÃO 07 (CEFET PR)

Um aluno, dispondo de vários resistores, associou-os em série de tal modo
que iniciou soldando um de 10  a um outro de 5  e, a seguir, um de 2,5 
e continuou de tal forma que o seguinte tinha sempre a metade da
resistência elétrica do anterior. Se tal procedimento continuasse
indefinidamente, a resistência elétrica equivalente, seria, em ohms, igual a:

a) 0 b) 5
c) 20 d) 1.000 e) 


QUESTÃO 08 (FEI SP)

Qual a resistência equivalente, em ohms,
da associação a seguir?


a) 80 b) 100
c) 90 d) 62 e) 84


QUESTÃO 09 (ITA SP)

Determine a intensidade da corrente que atravessa o resistor R2 da figura
quando a tensão entre os pontos A e B for igual a V e as resistências R1; R2 e
R3 forem iguais a R.



a) V/R b) V/3R
c) 3V/R d) 2V/3R e) nenhuma das anteriores




www.youtube.com/fisicatotal www.fisicatotal.com.br 4
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

QUESTÃO 10 (UFC CE)

Os valores das resistências do circuito
representado abaixo são: R=8, r1=2
e r2=0,4. A resistência equivalente,
entre os pontos M e N, vale:

a) 1 . b) 2 .
c) 4 . d) 8 . e) 16 .


QUESTÃO 11 (UFPE)

No circuito elétrico a seguir, qual o
menor valor da resistência R que
devemos colocar em paralelo com a
lâmpada de 6,0W, para evitar a
queima do fusível de 3,0A?

a) 8,8  b) 7,8 
c) 6,8  d) 5,8  e) 4,8 


QUESTÃO 12 (UFRS)

No circuito representado na figura
abaixo, a intensidade da corrente
elétrica através do resistor de 2  é
de 2 A. O circuito é alimentado por
uma fonte de tensão ideal . Qual o
valor da diferença de potencial entre
os terminais da fonte?

a) 4V b) 14/3V
c) 16/3V d) 6V e) 40/3V



www.youtube.com/fisicatotal www.fisicatotal.com.br 5
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

QUESTÃO 13 (UFV MG)

O valor das correntes i1, i2 e i3 no
circuito a seguir são, respectivamente:

a) 0,33 A, 0,17 A e zero b) zero, zero e 1,20 A
c) 3,33 A, 1,67 A e zero d) zero, zero e 1,00 A
e) 33,3 A, 16,7 A e zero


QUESTÃO 14 (FURRN)

Uma bateria de força eletromotriz 6,0 V, que tem resistência interna de 1,0
Ω, alimenta um aquecedor que está funcionando com uma corrente elétrica
de intensidade igual a 2,0 A. Nestas condições, a diferença de potencial, em
volts, aplicada no aquecedor é igual a:

a) 6,0 b) 5,0
c) 4,5 d) 4,0 e) 3,0


QUESTÃO 15 (UFPE 2ª fase)

Calcule o potencial elétrico no ponto A, em
volts, considerando que as baterias têm
resistências internas desprezíveis e que o
potencial no ponto B é igual a 15 V.



G A B A R I T O


EXERCÍCIOS PROPOSTOS:

01 B 02 C 03 C 04 C 05 E 06 E
07 C 08 D 09 A 10 A 11 E 12 D
13 B 14 D 15 05


2,0 
6,0 V 12 V
4,0 
A
B
–
+
–
+


www.youtube.com/fisicatotal www.fisicatotal.com.br 6
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal


EHC 01. H06 (UTFPR)

A passagem da corrente elétrica pode produzir calor. Instalações elétricas mal
feitas, uso de materiais de baixa qualidade ou desgaste de materiais antigos
podem provocar curto-circuito. Para evitar-se riscos de incêndios, as
instalações elétricas devem conter um dispositivo de segurança denominado:

a) fusíl. b) resistor.
c) estabilizador de tensão. d) disjuntor. e) relógio de luz.


EHC 02. H__ (UFRN)

Em uma residência, foram instaladas três tomadas de 220V em um circuito
protegido por um fusível de segurança que suporta, no máximo, uma corrente
de 10A. Nessa residência existem vários aparelhos eletrodomésticos, entre
eles um secador de cabelo de 1200W, um ferro elétrico de 600W e uma
torradeira de 1400W.

Pode-se afirmar que, se forem ligados ao mesmo tempo,

a) a torradeira e o secador, o fusível suportará.
b) o secador e o ferro, o fusível queimará.
c) o secador e o ferro, o fusível suportará.
d) a torradeira e o ferro, o fusível queimará.





www.youtube.com/fisicatotal www.fisicatotal.com.br 7
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 03. H05 (OBF 1ª fase)

Geralmente, quando estamos no inverno, gostamos de tomar banhos mais
quentes. Em sua casa você dispõe de um chuveiro elétrico com regulagem
para aumentar ou diminuir a temperatura de aquecimento da água de seu
banho. Suponha que o seu chuveiro esteja ligado à rede elétrica de 220 V. Ao
colocar a chave de regulagem do seuchuveiro na posição .inverno., onde a
água sairá mais quente, podemos afirmar que a resistência elétrica interna do
chuveiro:

a) diminui, e com isto a corrente elétrica que passa pelo mesmo aumentará,
aumentando assim a dissipação de energia por efeito Joule, aquecendo mais a água.

b) aumenta, e com isto a corrente elétrica que passa pelo mesmo aumentará,
aumentando assim a dissipação de energia por efeito Joule, aquecendo mais a água.

c) diminui, e com isto a corrente elétrica que passa pelo mesmo diminuirá,
aumentando assim a dissipação de energia por efeito Joule, aquecendo mais a água.

d) aumenta, e com isto a corrente elétrica que passa pelo mesmo aumentará,
diminuindo assim a dissipação de energia por efeito Joule, aquecendo mais a água.

e) diminui, e com isto a corrente elétrica que passa pelo mesmo aumentará,
diminuindo assim a dissipação de energia por efeito Joule, aquecendo mais a água.

EHC 04. H05 (FGV RJ)

Visando economizar energia elétrica, uma família que, em 30 dias, consumia
em média 240 kWh, substituiu doze lâmpadas de sua residência, dez de 60 W
e duas de 100 W, por lâmpadas econômicas de 25 W. Na situação em que as
lâmpadas ficam acesas 4 horas por dia, a troca resultou em uma economia de
energia elétrica, aproximadamente, de:

a) 62% b) 37%
c) 25% d) 15% e) 5%




www.youtube.com/fisicatotal www.fisicatotal.com.br 8
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 05. H18 (IF CE)

Em nossas residências os cabos e fios elétricos são metálicos e cobertos com
uma substância “plástica”. A alternativa que mostra corretamente uma
finalidade desta substância é:

a) Esta cobertura plástica é usada para conduzir com mais facilidade as cargas
elétricas.
b) Esta cobertura plástica é usada para diferenciar a energia utilizada nas
residências e nas ruas de uma cidade.
c) Esta cobertura plástica é usada para aumentar o diâmetro dos condutores
assim otimizar o manuseio destes.
d) Esta cobertura plástica é usada para impedir que as cargas se movimentem
pelos fios e cabos.
e) Esta cobertura plástica é usada para impedir que as cargas saiam destes
condutores.

EHC 06. H05 (VUNESP UNICASTELO)

Devido à enorme economia que as lâmpadas
compactas oferecem, esse tipo de lâmpada tem
sido buscado na substituição de lâmpadas
incandescentes que se queimam.

Três lâmpadas incandescentes de 60 W–110 V permaneciam acesas durante
todas as noites, por um tempo de 4 horas.

Seguindo a sugestão de economia, uma pessoa as troca por lâmpadas de 15 W–110
V. A mudança de lâmpadas, positivamente na economia de energia elétrica,
representa uma queda no consumo mensal, em kWh, de, aproximadamente,

a) 16. b) 14.
c) 12. d) 10. e) 8.





www.youtube.com/fisicatotal www.fisicatotal.com.br 9
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 07. H__ (UEPB)

Um dos meios de desperdício de energia é causado pelo consumo de energia
oriundo da utilização do modo de operação em standby. O modo standby
significa que um equipamento eletroeletrônico está temporariamente em
repouso, ou seja, ele não está desligado, continua consumindo energia.

Embora represente uma pequena quantidade de energia consumida por equi-
pamento, a sua utilização em larga escala pode resultar em um montante de
consumo desnecessário e considerável de energia.

 (Adaptado de:
RODRIGUES, Jean Ronir Ferraz.
UFPa: Curitiba, 2009)

Acerca do assunto tratado no texto IV, suponha que um cidadão, ao se conscientizar
sobre o desperdício de energia na utilização de aparelhos eletrodomésticos,
resolveu verificar o consumo de energia do aparelho de TV de sua residência ao
mantê-lo em standby. Observou que deixava o aparelho de TV em prontidão
(standby) durante 18 horas por dia. Consultando o manual de utilização do aparelho
de TV, constatou que, para mantê-lo em standby, é necessária uma potência de 18
W e que o custo do quilowatt-hora é R$ 0,50. Se o aparelho for mantido em
“standby” durante um mês (30 dias), o custo em reais, do seu consumo de energia
será de:

a) R$ 6,00 b) R$ 5,20
c) R$ 8,00 d) R$ 4,86 e) R$ 12,00

EHC 08. H__ (PUC SP)

Na figura ao lado temos uma lâmpada e um
chuveiro com suas respectivas especificações.
Para que a lâmpada consuma a mesma energia
que o chuveiro consome num banho de 20 minutos, ela deverá ficar acesa
ininterruptamente, por aproximadamente

a) 53h b) 113h
c) 107h d) 38h e) 34h


www.youtube.com/fisicatotal www.fisicatotal.com.br 10
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 09. H__ (FGV SP)

Um barco de pesca era o mais iluminado do porto.


Em cada cabresto, o pescador distribuiu 5 lâmpadas, todas idênticas e ligadas
em série, conectando os extremos dessas ligações à bateria de 12 V da
embarcação, segundo a configuração esquematizada.



Quando acesas todas essas lâmpadas, uma potência de 100 W era requisitada
da bateria. Supondo que o fio utilizado nas conexões tenha resistência elétrica
desprezível, a corrente elétrica que atravessava uma lâmpada do circuito é,
aproximadamente,

a) 2,4 A. b) 2,1 A.
c) 1,7 A. d) 1,5 A. e) 0,4 A.







www.youtube.com/fisicatotal www.fisicatotal.com.br 11
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 10. H__ (UEPB)

Boa parte dos aparelhos eletrônicos modernos conta com a praticidade do
modo de espera denominado stand-by. Nesse modo, os aparelhos ficam
prontos para serem usados e, embora “desligados”, continuam consumindo
energia, sendo o stand-by responsável por um razoável aumento no consumo
de energia elétrica.
Para calcular o impacto na conta de energia elétrica, devido à permanência de
cinco aparelhos ininterruptamente deixados no modo stand-by por 30 dias
consecutivos, considere as seguintes informações:


• cada aparelho, operando no modo stand-by, consome 5 J de energia por
segundo;

• o preço da energia elétrica é de R$ 0,50 por kWh.

A partir dessas informações, conclui-se que, no final de 30 dias, o custo com a
energia consumida por esses cinco aparelhos, operando exclusivamente no
modo stand-by, será de:

a) R$ 17,00 b) R$ 15,00
c) R$ 13,00 d) R$ 11,00 e) R$ 9,00


EHC 11. H__ (UFRN)

No mundo atual, é muito difícil viver sem a eletricidade e seus benefícios. No
entanto, o seu uso adequado envolve o domínio técnico associado a conceitos
e princípios físicos. Neste sentido, considere um ramo de um circuito
residencial montado por estudantes em uma aula prática de eletricidade,
composto pelos seguintes elementos : um disjuntor (D), uma lâmpada (L), um
interruptor (I), o fio neutro e o fio fase.

O circuito que está corretamente montado é o representado pela opção




www.youtube.com/fisicatotal www.fisicatotal.com.br 12
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal


EHC 12. H__ (UEG GO) adaptada

Os peixes-elétricos possuem órgãos derivados de
tecidos musculares especializados em produzir
descargas elétricas. Os potenciais elétricos são
gerados em numerosas placas, arranjadas em
colunas. A ilustração mostra um segmento desta
coluna. O peixe Electrophorus pode emitir pulsosde 10 ms de duração com descarga elétrica de
500 V.


Considerando que o arranjo é distribuído sobre todo o comprimento do peixe e
que a corrente produzida na água é de 6 mA, determine o número de placas de
um peixe-elétrico.

a) 1.000 b) 2.000
c) 3.000 d) 4.000 e) 5.000



www.youtube.com/fisicatotal www.fisicatotal.com.br 13
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 13. H__ (UFF RJ)

Em dias frios, o chuveiro elétrico é geralmente regulado para a posição
“inverno”. O efeito dessa regulagem é alterar a resistência elétrica do resistor
do chuveiro de modo a aquecer mais, e mais rapidamente, a água do banho.
Para isso, essa resistência deve ser:

a) diminuída, aumentando-se o comprimento do resistor.
b) aumentada, aumentando-se o comprimento do resistor.
c) diminuída, diminuindo-se o comprimento do resistor.
d) aumentada, diminuindo-se o comprimento do resistor.
e) aumentada, aumentando-se a voltagem nos terminais do resistor.

EHC 14. H__ (VUNESP UEA)

Muitos aparelhos elétricos consomem energia elétrica mesmo quando não
estão em uso. Alguns permanecem em standby, ou seja, estão supostamente
desligados, mas mantêm suas funções básicas em funcionamento e estão
prontos para serem acionados a qualquer momento, para conforto do usuário.
Dispositivos com mostrador digital, teclado por toque ou controle remoto, por
exemplo, consomem energia
para permanecer em standby. A
tabela mostra a potência
consumida por alguns aparelhos
elétricos que operam nesse
modo.

Considere que os moradores de uma residência viajaram por 30 dias e que
esqueceram os aparelhos relacionados na tabela ligados em standby 24 horas
por dia. Se 1 kW·h de energia elétrica custa R$ 0,30, eles pagarão por esse
esquecimento na próxima conta de energia elétrica, um valor em reais, de
aproximadamente:

a) 3,20. b) 5,60.
c) 8,50. d) 13,40. e) 18,70.



www.youtube.com/fisicatotal www.fisicatotal.com.br 14
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 15. H__ (UFRN)

Uma dona de casa se mudou de uma cidade da Região Sul, onde a voltagem
da rede elétrica é de 110 volts, para uma cidade da Região Nordeste, onde a
voltagem da rede elétrica é de 220 volts. Quando chegou à cidade da Região
Nordeste, ela foi aconselhada a comprar um transformador para usá-lo na
entrada do seu refrigerador, que era ligado diretamente na rede quando ela
morava na Região Sul.
Essa compra é imprescindível, porque, para ligar seu refrigerador na rede
elétrica da Região Nordeste é necessário:

a) baixar a corrente da rede elétrica de 220 volts para 110 volts.
b) elevar a tensão do refrigerador de 110 volts para 220 volts.
c) baixar a tensão da rede elétrica de 220 volts para 110 volts.
d) elevar a corrente do refrigerador de 110 volts para 220 volts.

EHC 16. H__ (VUNESP UFTM)

É uma tendência mundial a substituição das lâmpadas incandescentes por sistemas mais
econômicos de iluminação. Usados em maior escala em outros países, os diodos emissores
de luz, conhecidos como LEDs, já aparecem em construções pelo Brasil. Sabe-se que uma
lampLED (LED em formato de uma lâmpada convencional) de 8 W pode substituir uma
lâmpada incandescente de 40 W, produzindo a mesma iluminação.
Um projeto experimental na cidade de Palhoça (SC) permitiu a troca de luminárias
convencionais nas ruas por LEDs, aumentando o espaçamento entre os postes de 15 para
20 metros, reduzindo o número de luminárias, gerando economia de energia.
(O Estado de S.Paulo. Adaptado.)

Uma pessoa trocou cinco lâmpadas incandescentes de 40 W de sua casa por
lampLEDs de 8 W. Sabendo que essas lâmpadas ficam acesas durante 10
horas por dia e que 1 kW.h de energia elétrica custa R$ 0,30, qual a economia
de energia (expressa em reais), propiciada pela troca das lâmpadas, ao final
de 30 dias?

a) 16,20 b) 14,40
c) 12,60 d) 10,20 e) 8,80



www.youtube.com/fisicatotal www.fisicatotal.com.br 15
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 17. H17 (UNESP SP)

Analise a tabela, adaptada da cartilha “Práticas de utilização consciente da
energia elétrica”, da CPFL.



Por um descuido, alguns “pingos” d’água caíram sobre três informações dessa
tabela.
Para que se pudesse verificar se o consumo de energia elétrica mensal era
condizente com os aparelhos elétricos da casa, foi necessário recuperar tais
informações.
A média de tempo de utilização, por dia, em minutos do chuveiro, a potência
média, em watts, da lavadora de roupas e a estimativa do número de dias de
uso no mês do secador de cabelos, respectivamente, são:

a) 40 minutos, 50 watts e 20 dias.
b) 40 minutos, 550 watts e 12 dias.
c) 40 minutos, 500 watts e 30 dias.
d) 20 minutos, 500 watts e 30 dias.
e) 20 minutos, 50 watts e 20 dias.





www.youtube.com/fisicatotal www.fisicatotal.com.br 16
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 18. H05 (ENEM)

Todo carro possui uma caixa de fusíveis, que
são utilizados para proteção dos circuitos
elétricos. Os fusíveis são constituídos de um
material de baixo ponto de fusão, como o
estanho, por exemplo, e se fundem quando percorridos por uma corrente elétrica igual
ou maior do que aquela que são capazes de suportar. O quadro a seguir mostra uma
série de fusíveis e os valores de corrente por eles suportados.

Um farol usa uma lâmpada de gás halogênio de 55W de potência que opera com 36V.
Os dois faróis são ligados separadamente, com um fusível para cada um, mas, após um
mau funcionamento, o motorista passou a conectá-los em paralelo, usando apenas um
fusível. Dessa forma, admitindo-se que a fiação suporte a carga dos dois faróis, o
menor valor de fusível adequado para a proteção desse novo circuito é o:

a) azul. b) preto.
c) laranja. d) amarelo. e) vermelho.

EHC 19. H05 (VUNESP SP)

Um jovem casal instalou em sua casa uma ducha elétrica moderna de 7 700 watts / 220
volts. No entanto, os jovens verificaram, desiludidos, que toda vez que ligavam a ducha
na potência máxima, desarmava-se o disjuntor (o que equivale a queimar o fusível de
antigamente) e a fantástica ducha deixava de aquecer. Pretendiam até recolocar no
lugar o velho chuveiro de 3 300 watts / 220 volts, que nunca falhou. Felizmente, um
amigo físico, naturalmente os socorreu. Substituiu o velho disjuntor por outro, de
maneira que a ducha funcionasse normalmente.

A partir desses dados, assinale a única alternativa que descreve corretamente a
possível troca efetuada pelo amigo.

a) Substituiu o velho disjuntor de 20A por um novo, de 30A.
b) Substituiu o velho disjuntor de 20A por um novo, de 40A.
c) Substituiu o velho disjuntor de 10A por um novo, de 40A.
d) Substituiu o velho disjuntor de 30A por um novo, de 20A.
e) Substituiu o velho disjuntor de 40A por um novo, de 20A.





www.youtube.com/fisicatotal www.fisicatotal.com.br 17
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 20. H05 (ENEM)

Quando ocorre um curto-circuito em uma instalação
elétrica, como na figura, a resistência elétrica total do
circuito diminui muito, estabelecendo-se nele uma corrente
muito elevada.
O superaquecimento da fiação, devido a esse aumento da
correnteelétrica, pode ocasionar incêndios, que seriam evitados instalando-se fusíveis
e disjuntores que interrompem essa corrente, quando a mesma atinge um valor acima
do especificado nesses dispositivos de proteção. Suponha que um chuveiro instalado
em uma rede elétrica de 110V, em uma residência, possua três posições de
regulagem da temperatura da água. Na posição verão utiliza 2100W, na posição
primavera, 2400W, e na posição inverno, 3200W.

GREF, Física 3: Eletromagnetismos. São Paulo: EDUSP, 1993 (adaptado)

Deseja-se que o chuveiro funcione em qualquer uma das três posições de
regulagem de temperatura, sem que haja riscos de incêndio. Qual deve ser o
valor mínimo adequado do disjuntor a ser utilizado?

a) 40A b) 30A
c) 25A d) 23A e) 20A

EHC 21. H05 ( )

Sabendo que a lâmpada da sala queimou, uma pessoa foi até o
supermercado mais próximo para comprar outra. A lâmpada da sala era do
tipo incandescente de 60 W/127 V e seu custo é de R$ 1,56. Sua
luminosidade equivale a uma compacta fluorescente de 16 W, cujo custo é
de R$ 8,90.

Considerando que o kWh de energia custa R$ 0,40 e a lâmpada da sala fica
ligada durante 6 horas por dia, assinale dentre as alternativas abaixo
aquela que indica o número mínimo de dias de uso da lâmpada para que a
economia com energia supere o custo extra do valor da lâmpada.

a) 13 b) 28
c) 43 d) 51 e) 70



www.youtube.com/fisicatotal www.fisicatotal.com.br 18
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 22. H06 (ENEM)

A energia elétrica consumida nas residências é medida, em quilowatt-hora,
por meio de um relógio medidor de consumo. Nesse relógio, da direita para
esquerda, tem-se o ponteiro da unidade, da dezena, da centena e do milhar.
Se um ponteiro estiver entre dois números, considera-se o último número
ultrapassado pelo ponteiro. Suponha que as medidas indicadas nos
esquemas seguintes tenham sido feitas em uma cidade em que o preço do
quilowatt-hora fosse de R$ 0,20.





O valor a ser pago pelo consumo de energia elétrica registrado seria de:

a) R$ 41,80 b) R$ 42,00
c) R$ 43,00 d) R$ 43,80 e) R$ 44,00







www.youtube.com/fisicatotal www.fisicatotal.com.br 19
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 23. H17 (ENEM)

A distribuição média, por tipo de
equipamento, do consumo de energia
elétrica nas residências no Brasil é
apresentada no gráfico.

Como medida de economia, em uma residência com 4 moradores, o
consumo mensal médio de energia elétrica foi reduzido para 300 kWh. Se
essa residência obedece à distribuição dada no gráfico, e se nela há um único
chuveiro de 5000 W, pode-se concluir que o banho diário de cada morador
passou a ter uma duração média, em minutos, de:

a) 2,5. b) 5,0.
c) 7,5. d) 10,0. e) 12,0

EHC 24. H06 ()

Considere as figuras a seguir. As lâmpadas 1 e 2 possuem resistências
elétricas R1 e R2, respectivamente, as quais permanecem constantes nos dois
tipos de ligação. Nos dois circuitos, os terminais da associação foram liga dos
ao mesmo gerador ideal.

No entanto, o comportamento das lâmpadas não foi o mesmo: no circuito 1, a
lâmpada 2 brilhou mais que a lâmpada 1, e, no circuito 2,
ocorreu o inverso.

A partir do que aconteceu com as montagens é possível
concluir, corretamente, que:









www.youtube.com/fisicatotal www.fisicatotal.com.br 20
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

a) na situação descrita na figura 1 as duas lâmpadas são percorridas por uma
corrente de mesma intensidade e R1 < R2.

b) na situação descrita na figura 1 as duas lâmpadas encontram-se sob
mesma d.d.p. e R1 < R2.

c) na situação descrita na figura 2 as duas lâmpadas encontram-se sob mesma
d.d.p. e R1 > R2.

d) na situação descrita na figura 1 as duas lâmpadas são percorridas por uma
corrente de mesma intensidade e R1 > R2.


EHC 25. H06 ( )

Hoje é muito comum, em instalações elétricas
residenciais, o uso de interruptores paralelos,
aqueles que permitem ligar e desligar uma lâmpada
quando colocados em pontos diferentes. A figura a
seguir mostra um esquema com duas chaves, CH1 e
CH2, representando esses interruptores, uma lâmpada e
uma fonte de tensão constante, todos ideais. O fio 1 e o
fio 2 são feitos do mesmo material, porém o comprimento do fio 2 e sua área de secção
transversal são duas vezes maiores que os do fio 1. A chave CH1 pode ser conectada aos
pontos A e B e a chave CH2 pode ser conectada aos pontos C e D.

Para estudar o funcionamento desse circuito, foram feitos dois experimentos:

1
o
 experimento: CH1 ligada em A e CH2 ligada em C.
2
o
 experimento: CH1 ligada em B e CH2 ligada em D.

Pode-se afirmar, corretamente, que:

a) no 1
o
 experimento, a lâmpada brilha mais que no 2
o
 experimento.
b) no 1
o
 experimento, a lâmpada brilha da mesma forma que no 2
o
 experimento.
c) no 2
o
 experimento, a intensidade de corrente elétrica que passa pela lâmpada é quatro
vezes maior que no 1
o
 experimento.
d) no 2
o
 experimento, a intensidade de corrente elétrica que passa pela lâmpada é
duas vezes maior que no 1
o
 experimento.
e) no 1
o
 experimento, a potência dissipada pela lâmpada é o dobro da dissipada no 1
o

experimento.


www.youtube.com/fisicatotal www.fisicatotal.com.br 21
ELETRODINÂMICA
Circuito elétrico – lista de exercícios


no instagram
@fisicatotal

EHC 26. H05 (ENEM)

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu
na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da
pilha, retiradas do equipamento, e de um fio com as extremidades
descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:



Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?

a) (1), (3), (6) b) (3), (4), (5)
c) (1), (3), (5) d) (1), (3), (7) e) (1), (2), (5)




G A B A R I T O


EXERCITANDO as HABILIDADES em CASA:

001 D 002 C 003 A 004 C 005 E 006 A
007 D 008 D 009 C 010 E 011 B 012 D
013 C 014 B 015 C 016 B 017 C 018 C
019 B 020 B 021 E 022 E 023 C 024 A
025 B 026 C

	01 - LISTA de ELETRODINÂMICA (primeira página)
	02 - LISTA dE ELETRODINÂMICA ( restante )
