CURSO TÉCNICO INTEGRADO EM ELETRÔNICA
DISCIPLINA: ELETRÔNICA ANALÓGICA II
NOME: ______________________________________________________________________
DATA DE ENTREGA: 11/05/2019 PROF. LUIZ MAURICIO LOPES

Lista de Exercícios

1) Quais são as relações entre as dopagens e as dimensões no emissor, base e coletor
de um transistor bipolar?

2) Para o funcionamento de um transistor, como devem estar polarizadas suas junções?

3) Explique com SUAS palavras o funcionamento dos transistores bipolares de junção.

4) Quais as finalidades dos transistores bipolares nos circuitos eletrônicos em geral. Cite
exemplos práticos.

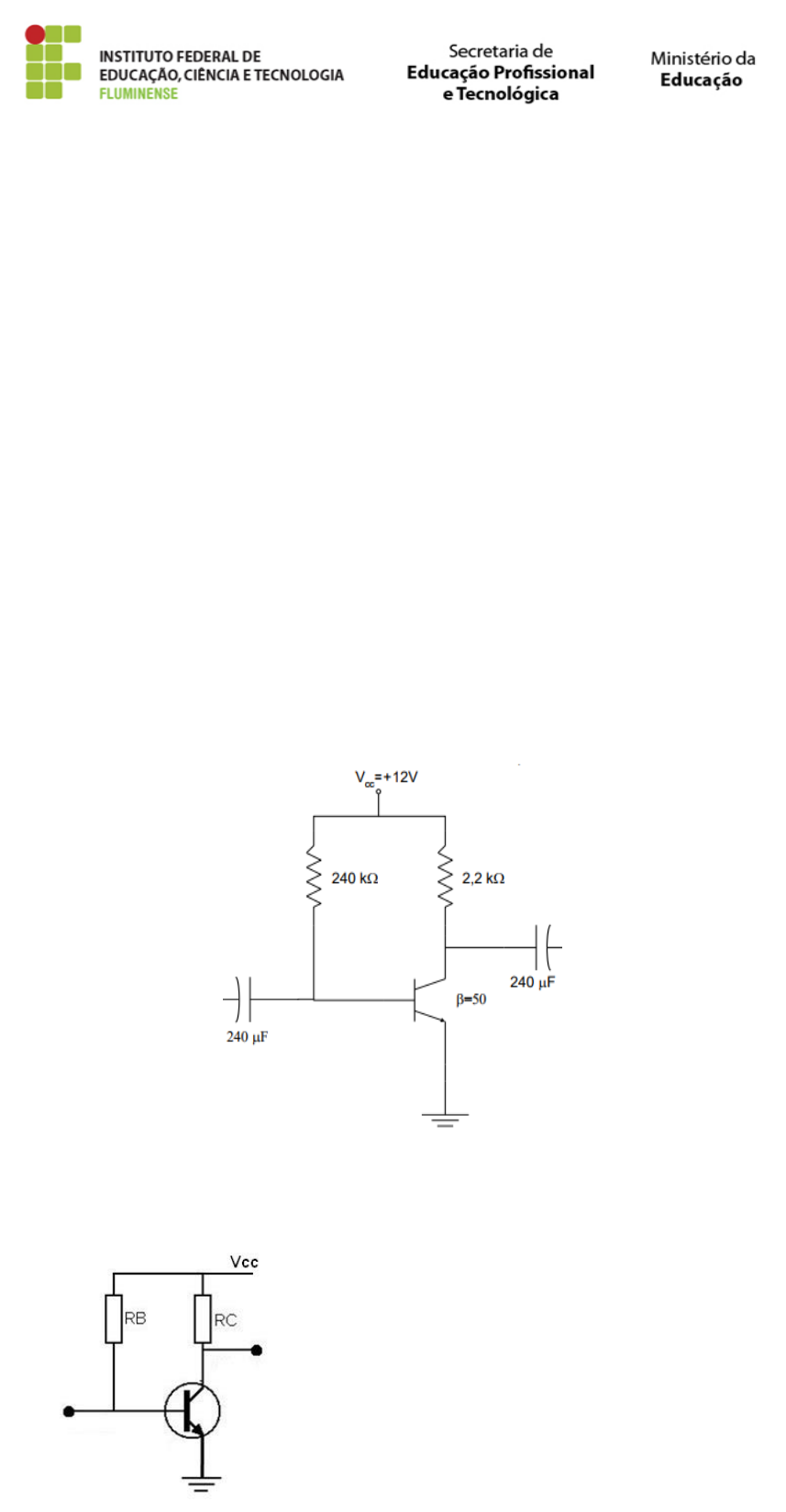

5) Determine Ib, Ic , Ie, Vce e elabore a reta de carga do transistor no circuito abaixo.
Considere a queda de tensão entre a base e o emissor de 0,7V (ignorar os capacitores
no cálculo):

6) Para o circuito abaixo, determine RB e RC.

 Dados: VCC = 10; VCE = 5 V; VBE = 0,7 V; IC = 10 mA; β = 100








7) Para o circuito abaixo, determine:

a) Corrente de base e coletor;
b) Região de trabalho do transistor;
c) Reta de carga do transistor no referido circuito;
*Considere Vbe=0,7V.









8) Para o circuito abaixo, determine os valores de RB, RC e RE.



9) Polarize o transistor BC547 na região ativa, com corrente de emissor constante,
determinando os valores dos resistores RB, RE e RC. Após os cálculos elabore a reta
de carga do transistor no referido circuito.




 Dados do Transistor:
 Código – BC 547B – Silício
 VBE = 0,6V
 HFEmin = 200
Dados do Projeto:
 VCC = 15V
 Ic = 10mA
 VCE = Vcc/2
 VRE = 10% VCC


10) O LED na figura requer 30 mA para emitir um nível de luz satisfatório. Para o circuito
abaixo, determine a amplitude da onda quadrada necessária para assegurar que o
transistor sature. Utilize o dobro de IB(min) como margem de segurança.
Dados do Transistor:
Hfe = 50
VBEsat = 0,7V
VCEsat = 0,3V
Dado de projeto:
VCC = 9 V
RC= 270Ω
RB=3,3kΩ




11) Deseja-se acionar um motor de 1/2HP de potência a partir de um microcontrolador
digital. É sabido que o motor não possui características elétricas compatíveis com o
circuito digital, sendo necessário uma interface de potência, composta de um transistor
atuando em um relé eletromagnético, conforme mostra o diagrama eletroeletrônico
abaixo. Dessa forma, será possível o acionamento indireto do motor. Isto posto, projete
um circuito de polarização do transistor, considerando os seguintes parâmetros no
dimensionamento:
