Ing. Juan Manuel Pérez Borrero

CAPÍTULO III

DISEÑO A CORTANTE DE VIGAS DE CONCRETO ARMADO

3.1 INTRODUCCIÓN:

El comportamiento de las piezas estructurales de concreto armado sometidas a fuerzas
cortantes, es más complejo que su comportamiento bajo solicitaciones flexionantes. La
resistencia a la compresión y a la tracción del concreto simple, la orientación del refuerzo
de acero con relación a las fisuras de corte, y la proximidad de cargas concentradas, el nivel
dentro de la viga en el que actúan las cargas, son algunos de los factores que definen los
mecanismos que se desarrollan dentro de los elementos estructurales para resistir las
fuerzas cortantes. La presencia simultánea de todos estos factores determina que las fallas
por cortante sean frágiles, lo que es una característica indeseable que debe ser controlada
durante el proceso de diseño. Los elementos de concreto armado afectados por fuerzas
cortantes usualmente también están sometidos a la acción de momentos flectores. Es
posible que también estén presentes solicitaciones axiales y torsionales que pueden volver
aún más compleja la predicción del comportamiento de las estructuras.

La teoría de cortante en vigas, desarrollada para materiales homogéneos, isotrópicos y
elásticos, puede ser utilizada como punto de partida, pero debe ser modificada para tomar
en consideración los restantes factores involucrados.

La fisuración en el concreto, una vez alcanzado un determinado nivel de esfuerzos, cambia
el comportamiento de los elementos estructurales. Esta incompatibilidad entre las hipótesis
teóricas y el comportamiento real bajo solicitaciones de cortante ha sido superada
ampliamente a través de una extensa investigación experimental.

3.2 LOS ESFUERZOS CORTANTES:

Las fuerzas cortantes transversales externas V, que actúan sobre los elementos
estructurales, deben ser resistidas por esfuerzos cortantes internos τigualmente
transversales, pero que por equilibrio también generan cortantes horizontales como se
observa en la siguiente figura

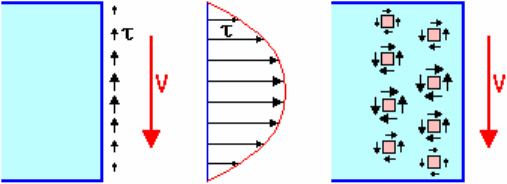

Figura 3.1: Fuerzas cortantes y esfuerzos de corte

Ing. Juan Manuel Pérez Borrero



 Figura 3.2: Mapa de fisuraciones.



Figura 3.3 Elemento Estructural.
Se Observa El Estribo Restringiendo La Grieta.
 Para el diseño del estribo me he auxiliado de un diagrama de fuerza cortante de forma
triangular, resultado del comportamiento de una viga simplemente apoyada con carga
uniformemente con luz libre “L”

Ing. Juan Manuel Pérez Borrero

Fig. 3.4 Diagrama Triangular De Fuerza Cortante a La
Mitad De La Luz Libre “L” A Una Distancia (Xv Cuando Vu=0).



DONDE:
Vu = Fuerza Cortante factorizada en toneladas o kilogramos.
Vs Fuerza Cortante que absorben los estribos.
Vc = Fuerza cortante que absorbe el concreto.
X = Una distancia cualquiera en m.

De la figura 3.4, pasamos a lo siguiente:

Figura 353
N1= Número de estribos ZONA CRITICA
S1= Separación de estribos ZONA CRITICA

3.3 DISEÑO A CORTANTE DE VIGAS DE CONCRETO ARMADO, CON REFUERZO
TRANSVERSAL EN EL ALMA:

Las vigas de concreto armado presentan 2 mecanismos para resistir a las fuerzas
cortantes:

• Resistencia pura del concreto
• Resistencia del acero transversal o diagonal
Vs
V
s
=
Etribos de 2 Ramas
Vc
=
Ing. Juan Manuel Pérez Borrero


Como consecuencia, la capacidad resistente nominal viene dada por la siguiente
expresión:

Vn = Vc + Vs Donde:

Vn: capacidad resistente nominal a corte de la viga de concreto armado
Vc: capacidad resistente a corte del concreto simple
Vs: capacidad resistente a corte del acero de refuerzo


 Figura 3.6: Estribos transversales que cruzan las fisuras de cortante.
3.3.1 RESISTENCIA AL CORTE. El diseño de las secciones transversales de los
elementos sujetos a fuerza cortante deberá basarse en la expresión:
Vu Vn.
Donde:

Vu: Es la resistencia requerida por corte en la sección analizada.
Vn: Es la resistencia nominal al corte de la sección.
φ: factor de reducción de capacidad a cortante (= 0.85 )


Al determinar la contribución del concreto Vc, cuando corresponda, deberán
considerarse los efectos de las fuerzas de tracción axial debidas a la fluencia y
contracción de fraguado y a cambios de temperatura en los elementos que estén
restringidos axialmente.
Las secciones situadas a una distancia menor que «d» desde la cara del apoyo,
podrán ser diseñadas para la fuerza Vu calculada a una distancia «d», si se cumplen
las siguientes condiciones:
Ing. Juan Manuel Pérez Borrero

a. Cuando la reacción del apoyo, en dirección del corte aplicado, introduce
compresión en las regiones cercanas al apoyo del elemento.

b. Cuando no existen cargas concentradas entre la cara del apoyo y la sección
ubicada a una distancia «d».

3.3.1.1 CONTRIBUCIÓN DEL CONCRETO EN LA RESISTENCIA AL CORTE
 La contribución del concreto Vc podrá evaluarse considerando:
a. Para miembros sujetos únicamente a corte y flexión:
Vc = 0,53 bw d
b. Para miembros sujetos adicionalmente a compresiones axiales:
Vc = 0,53 bw d [1 + Nu /(140 Ag) ]
Donde:
 Nu: carga axial mayorada se expresa en kg y
Ag: área de la sección transversal bruta en centímetros cuadrados.
Vc ≤ 0,93 bw d
Donde Nu se expresa en kg y Ag en centímetros cuadrados.

Para miembros sujetos adicionalmente a tracción axial significativa, el aporte de
concreto deberá considerarse nulo (Vc = 0).
Cuando los elementos tengan luces y peraltes importantes, deberá tenerse especial
cuidado con los efectos que ocasionan la contracción de fragua y los cambios de
temperatura, los cuales pueden producir fuerzas de tracción axial importantes que
disminuyan la contribución del concreto, la que deberá considerarse nula (Vc = 0).
Donde:

f’c: Resistencia del concreto en Kg/cm2
Fy: Esfuerzo de fluencia del acero en Kg/cm2
bw: Ancho de la viga rectangular o ancho del alma de las vigas T, L o I
s: Espaciamiento de los estribos en cm
Ag: bxh


3.3.1.2. CONTRIBUCIÓN DEL REFUERZO EN LA RESISTENCIA AL CORTE
Ing. Juan Manuel Pérez Borrero


Figura 3.7: Armadura longitudinal que cose a las fisuras de flexión.
Las fisuras de tracción por flexión se empiezan a producir en la zona inferior (zona de
mayores esfuerzos de tracción) y se propagan verticalmente hacia arriba. La propagación
de esas fisuras se controla porque son “cosidas” por el acero longitudinal de flexión en la
zona más crítica (fibras inferiores) lo que además de limitar el ancho de las rajaduras, evita
que el eje neutro se desplace excesivamente hacia arriba, de modo que una vez que las
fisuras alcanzan el eje neutro, se detiene su crecimiento.

Por otra parte, las fisuras de tracción por corte inician en las fibras centrales (que tienen
los mayores esfuerzos) y rápidamente se propagan hacia los dos extremos (fibras
superiores e inferiores). La fisuración alcanza a afectar inclusive a la porción ubicada
encima del eje neutro de flexión por lo que se requiere de acero adicional que atraviese
esas fisuras en todos los niveles y controle el crecimiento de las mismas para evitar la falla
de la estructura.



Figura 3.8: Armadura transversal que cose a las fisuras de cortante.
Ing. Juan Manuel Pérez Borrero


Figura 3.9: Armadura doblada diagonal que cose a las fisuras de cortante:

REFUERZO POR CORTE

El refuerzo por corte podrá estar compuesto por:
a. Estribos cerrados perpendiculares al eje del elemento.
b. Estribos perpendiculares al eje del elemento y barras dobladas que formen un
ángulo de 30º más con eleje del elemento.
c. Espirales
 El esfuerzo de fluencia de diseño del refuerzo por corte no deberá ser mayor de 4200
kg/cm2.
 Vs = Vn - Vc y Vs = Av fy d / s

Requisitos minimos para el diseño por corte
I. Cuando Vn ≤ Vc/2 , no se necesita refuerzo transversal

II. Cuando Vc ≤ Vn ≥ Vc/2
Usar el mayor de: Avmin = 3,5 bw s / fy
 Avmin = 0.196 bw s / fy
Ing. Juan Manuel Pérez Borrero

III. Cuando Vn ≥ Vc

 Si Vs ≤ 1.06 bw d ……………. (Vs ≤ 2 Vc)
S ≤ (d/2, 60cm) (el menor)
 Si Vs > 1.06 bw d y Vs ≤ 2.12 bw d … (2Vc < Vs < 4Vc)
 S ≤ (d/4, 30cm) (el menor)
IV. Si Vs > Vs ≤ 2.12 bw d (Vs > 4 Vc)

- Aumentar la sección transversal
- Mejorar la calidad del concreto

Nota: Los efectos de torsión deberán incluirse conjuntamente con la flexión y el corte
siempre que el momento torsor (Tu) cumpla que:
Tu 0,13 (X2Y)
De lo contrario, los efectos de la torsión podrán no considerarse.
DISPOSICIONES ESPECIALES PARA EL REFUERZO TRANSVERSAL
Las disposiciones de esta sección son aplicables al diseño del refuerzo transversal de
elementos sometidos a flexión o flexo compresión
• La calidad del acero de refuerzo transversal no excederá de lo especificado para
grado ARN 420 (420 Mpa (4200 kg/cm2)).

• El refuerzo transversal consistirá en estribos cerrados con ganchos estándar a
135º.
Los requisitos de esta Sección son aplicables si la carga axial (Nu) 0,1 f’c Ag.
El refuerzo transversal cumplirá con las condiciones siguientes, a menos que las exigencias
por diseño del esfuerzo cortante sean mayores:

• Estará constituido por estribos cerrados de diámetro mínimo 3/8".

• Deberán colocarse estribos en ambos extremos del elemento, en una longitud
(medida desde la cara del nudo hacia el centro de la luz), igual a dos veces el
peralte del elemento (zona de confinamiento

• El primer estribo deberá ubicarse a la mitad del espaciamiento S ó 5 cm.

• El espaciamiento de los estribos fuera de la zona de confinamiento no excederá de
0,5 d. o 60 cm
Ing. Juan Manuel Pérez Borrero


3.4 ESPACIAMIENTO DE LOS ESTRIBOS DE CONFINAMIENTO EN ZONAS SÍSMICAS
En zonas sísmicas el espaciamiento S de los estribos de confinamiento ubicados en el
sector de apoyo no puede superar las siguientes expresiones [ACI 21.3.4.2]:

1. S ≤ 0,25 d

2. S ≤ 8db (8 diámetros de la barra longitudinal de menor diámetro)

3. S ≤ 30cm.

4. 24ϕT (24 veces el diámetro del estribo)

NOTA: El primer criterio permite que en las zonas críticas a cortante de la viga, al
 menos 4 estribos crucen a cada fisura diagonal.

• La distancia desde el apoyo hasta la cual deben colocarse los estribos con este
espaciamiento mínimo es de 2 veces la altura del elemento (2h), medidos desde la
cara interna del apoyo [ACI 21.3.4.2].

• El primer estribo no puede ubicarse a más de 5 cm de la cara interna del apoyo [ACI
21.3.4.2], ni a más de la mitad del espaciamiento entre estribos ( S)

• El refuerzo transversal consistirá en estribos cerrados diámetro mínimo 3/8 con
ganchos estándar a 135º.


3.5. SECCIÓN CRÍTICA A CORTANTE:


La sección crítica de diseño ante fuerzas cortantes se ubica a una distancia “d” desde la
cara interna del apoyo, si se cumplen simultáneamente las siguientes 3 condiciones

• La reacción en el apoyo, en dirección del cortante aplicado, produce compresión en
las zonas extremas del elemento.

• Las cargas son aplicadas en o cerca de la cara superior del elemento.

• Ninguna carga concentrada se aplica entre la cara interna del apoyo y la sección
crítica descrita previamente.








Ing. Juan Manuel Pérez Borrero



EJEMPLO 1:

Una viga de 30 cm de base por 45 cm de altura está solicitada por una fuerza cortante
última Vu de 22.5 T. Si el hormigón tiene una resistencia característica de 210 Kg/cm2, y
el acero tiene un esfuerzo de fluencia Fy = 4200 Kg/cm2, determinar el espaciamiento al
que se deben colocar los estribos rectangulares de
10 mm. de diámetro.




Los datos del ejemplo son:
Vu = 22500 Kg
bw = 30 cm
d = 39 cm
f’c = 210 Kg/cm2
Fy = 4200 Kg/cm2
Av = 2x(0.79 cm2) = 1.58 cm2
Vc = 0.53 bw d

Vc = 0.53√210 . 30(39) = 8,986 Kg

Vn = Vu/0.85 = 22,500 / 0.85 = 26,470.6 Kg.

Vs = 26,470.6 – 8,986 = 17,484.6 Kg

Vn > Vc Se cumple que:

Vs < 2Vc ,

 17,484.6 < 2 x 8,986 = 17,972

 S ≤ (d/2, 60cm) (19.5 , 60) => S ≤ 19.5 cm

Usando estribos de diámetro 10mm se tiene:

Vs = Av fy d / s despejando S = Av fy d / Vs
S = (1.58cm ) (4200Kg / cm )(39) = 14.8 cm = 14.5 cm
Ing. Juan Manuel Pérez Borrero

 17,484.6
Se toma el menor de los dos (19.5 y 14.5) rpta: S ≤ 14.5 cm
 Zona de cofinamiento = 2d = 2 x 39 = 78 cm (ambos lados)
 El primer estribo deberá ubicarse a la mitad del espaciamiento ó 5

N1 = 78 – 5 = 5.03 se usan = 5 o 6 estribos de 10mm @ 14.5 cm
 14.5

Usar Estribos: (recomendable)

1ϕ0.01m @0.05m, 2ϕ0.01m @0.10m 4ϕ0.01m @ 0.145 m ambos lados resto @
0.20 m


 x1 = 5 + 2x10 + 4 x 14.5 = 83 cm

EJEMPLO 2:

Diseñar las secciones críticas de la viga de la figura, si se conoce que se construirá en
zona sísmica, y que: f’c = 210 Kg/cm2 Fy = 4200 Kg/cm2





Solución:
El diagrama de cortes de la viga es:


Wu = 11.4 t/m
Ing. Juan Manuel Pérez Borrero







Las secciones críticas a cortante se encuentran a 50 - 6 = 44 cm de los apoyos. Por
semejanza de triángulos se pueden obtener los cortantes últimos correspondientes


Wu = 11.40 t/m
Ra = Rb= 11.4 x 5 /2 = 28.5 Tn
Los datos del ejemplo son:
Vu= W.L/2 – Wu x d cortante de diseño a una distancia d
Vu= 28.5 – 11.4 x 0.44 = 23.48 t
Vu = 23480 Kg
bw = 25 cm
d = 44 cm
f’c = 210 Kg/cm2
Fy = 4200 Kg/cm2

Vc = 0.53 bw d

Vc = 0.53√210 . 25(44) = 8,448 Kg

Vn = Vu/0.85 = 23,480 / 0.85 = 27,624 Kg.

Vs = 27,624 – 8,448 = 19,176 Kg

Av = 2 x 0.71 = 1.42 cm2 ( Usando estribos de diámetro 3/8” )

 Vs = Av fy d / s despejando S = Av fy d / Vs

S = (1.42cm ) (4200Kg / cm2)(44)= 13.68 cm = 13. cm
 19,176





Ing. Juan Manuel Pérez Borrero

Cálculo del espaciamiento mínimo para ZONA SISMICA

 El espaciamiento mínimo hasta una distancia (2h) desde el apoyo = 2 x 50 = 100 cm
(ambos lados)

1. S ≤ d / 4 S ≤ 0,25 (44) = 11 cm
2. S ≤ 8db . No hay informacion
3. S ≤ 30cm.
4. 24ϕT S ≤ 24 (1.27) = 30.48
El menor espaciamiento, de las expresiones previas, en las proximidades de los apoyos
es de 11 cm (d/4), que al compararlo con el espaciamiento requerido por resistencia (13
cm) es más restrictivo por lo que tomamos: s = 11cm

 El primer estribo deberá ubicarse a la mitad del espaciamiento ó 5

N1 = 100 – 5 = 8.6 se usan = 9 estribos de 3/8” @ 11 cm
 11
A continuación se presenta el armado transversal requerido en las proximidades de los
apoyos:




El espaciamiento mínimo para la zona central es:

s ≤ d/2 ➔ s ≤ 44/2

smín = 22cm



 3/8”
 3/8”
Ing. Juan Manuel Pérez Borrero


N1=10estribos
S1= 5 + 9 x11 = 104 cm en cada lado

N2 = 500 – 2 x104 = 13.27 = 14 -1 = 13 Estribos en zona intermedia
 22
Total 20 + 13 = 33 estribos

1ϕ 3/8” @0.05m, 9 ϕ3/8” @0.11 m ambos lados resto ϕ3/8” @ 0.22 m

 Avmin = 0.196 bw s / fy despejando S = Avmin x Fy .
 0.196 bw
 S= 1.42 x 4200 / (0.196√210 x 25 ) = 84 cm > que los antes calculados
 Queda s1 = 11cm s2 = 22 cm
