Eletrônica analógica - Osciloscópio

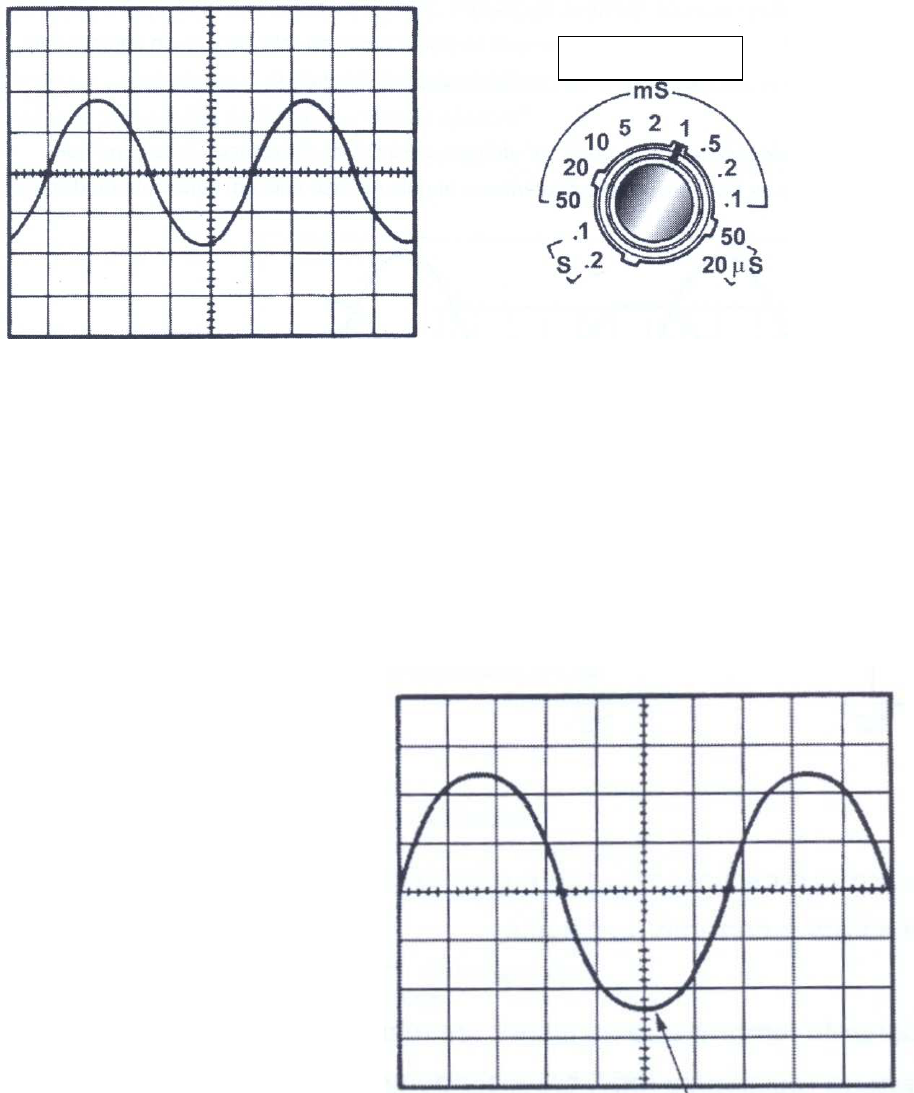

1- De acordo com a figura abaixo calcular a freqüência nas seguintes situações.




A) Chave seletora de ganho horizontal na posição 0,5 mS

B) Chave seletora de ganho horizontal na posição 20 mS

C) Chave seletora de ganho horizontal na posição 0,1 S

D) Chave seletora de ganho horizontal na posição 50 µS

E) Chave seletora de ganho horizontal na posição 20 µS



2- De acordo com a figura ao lado
calcular a Vef, Vp e Vpp para
Chave seletora de ganho vertical
nas seguintes posições.

A) 0,2V
B) 5V
C) 50mV
D) 10mV
E) 0,1 V
TIME/DIV
