Escola Superior de Ciências Náuticas
Departamento de Electrónica

CIRCUITOS E SITEMAS ELECTRÓNICOS
Questões de revisão
Determine a corrente que flui através de um resistor de 8 Ω conectado a uma fonte de tensão vs = 110 cos 377t V.
Qual é a tensão instantânea em um capacitor de 2 μF quando a corrente através dele for i = 4 sen(106t + 25°) A?
Uma tensão v(t) = 100 cos(60t + 20°) V é aplicada a uma associação em paralelo entre um resistor de 40KΩ e um capacitor de 50μF. Encontre as correntes em regime estacionário no resistor e no capacitor.
Um circuito RLC série tem R = 80 Ω, L = 240 mH e C = 5 mF. Se a tensão de entrada for v(t) = 10 cos 2t determine a corrente que flui através do circuito.

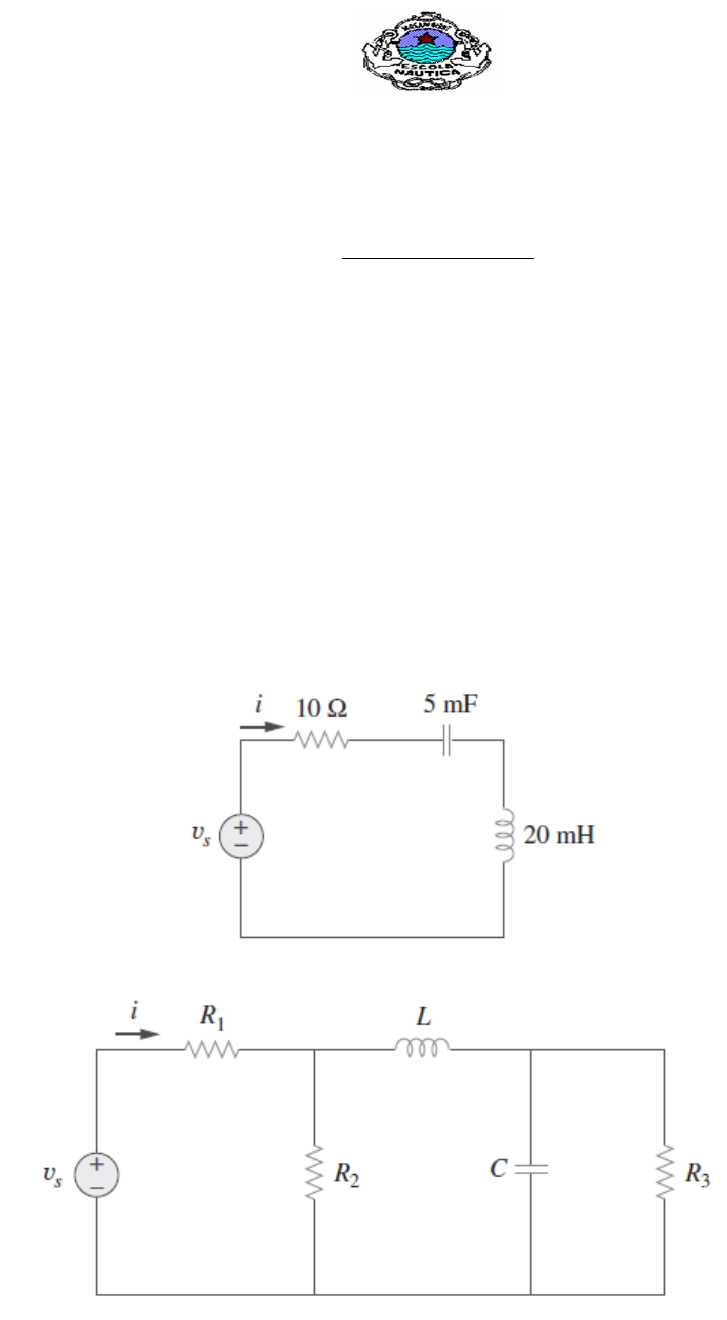

Seja dado o circuito da figura abaixo:
Determine o valor da corrente i.
Usando o circuito da figura abaixo:
Elabore uma expressão para ajudar os outros estudantes a entenderem melhor o conceito de impedância.
Calcule vo(t) no circuito da figura abaixo.
Determine Io no circuito apresentado na figura abaixo.
Determine vs(t) no circuito da figura abaixo se a corrente ix no resistor de 1Ω for 0,5sen 200t A.
Calcule i(t) no circuito da figura abaixo.
Usando análise nodal, o valor de Vo no circuito da figura abaixo é:
 a) -8V, b) 8V c) -24V d) 24V
Determine ZT e I no circuito da figura abaixo.
Usando análise nodal, determine o valor de i do circuito abaixo.
Usando análise nodal, determine o valor de V do circuito abaixo.
Por meio da análise nodal, obtenha Io no circuito da figura abaixo.
Por meio da análise nodal, obtenha Vx no circuito da figura abaixo.
Usando a análise de malhas, determine I1 e I2 no circuito da figura abaixo.
No circuito da figura abaixo, determine as correntes de malha i1 e i2, se v1 = 10 cos 4t V e v2 = 20 cos(4t – 30°).
Utilizando o circuito da figura abaixo, elabore uma expressão que ajude outros estudantes a entender melhor a análise de malhas.
Utilizando o circuito da figura abaixo, elabore uma expressão que ajude outros estudantes a entender melhor a análise nódal.
Calcule Vo no circuito da figura abaixo usando a análise de malhas.
No circuito da figura 19, determine as correntes em cada ramo usando a análise nódal.
No circuito da figura 18, determine as correntes em cada ramo usando a análise nódal.
No circuito da figura 16, determine as correntes em cada ramo usando a análise das malhas.
No circuito da figura 13, determine as correntes em cada ramo usando a análise das malhas.
Bom Trabalho
Engo Lucas José Sábado
(Engo Electrónico e de Telecomunicações)
