Tipos de Conectores

   <­ Principal      .

Conectores Convencionais Conectores Ópticos

Conectores Convencionais

A maioria das redes de microcomputadores para PCs utilizam cabos e placas tipo Ethernet. Podemos
encontrar três tipos de cabos Ethernet:
Coaxial fino (Thin Ethernet)
Coaxial grosso (Thick Ethernet)
Par trançado (Twisted Pair)
Antes de adquirir  uma placa de  rede,  é  importante  saber  o  tipo de  cabo à qual  pode  ser  conectada.  Para
instalar um PC em uma rede  já  implementada, devemos obedecer ao  tipo de cabo  já em uso na  rede. Ao
implementar uma rede de grande porte, várias considerações devem ser tomadas para decidir qual é o tipo
de cabo mais indicado. Considerações estas requerem conhecimentos específicos de profissionais que operam
com  implantação  de  redes,  uma  especialidade  que  está  além  dos  objetivos  deste  livro.  Entretanto,  nada
impede que usuários, mesmo que não sejam especialistas em rede, possam instalar pequenas redes usando
os conhecimentos aqui apresentados.
Os conectores existentes nas placas de rede, usados com cada um desses tipos de cabos são chamados de:
BNC ­ Para Thin Ethernet
AUI ­ Para Thick Ethernet
RJ­45 ­ Para Twisted Pair
Existem certos modelos de placas que possuem apenas um desses conectores, outros possuem dois deles, e
alguns possuem os três tipos. A figura 22.1 mostra uma placa de rede equipada com um conector RJ­45 e a
figura 22.2, outra equipada com um conector BNC.
A  figura  22.3  mostra  dois  componentes  utilizado  nas  conexões  que  utilizam  cabos  Thin  Ethernet.  Os
conectores "T" são acoplados ao conector BNC da placa de rede, e nele são conectados os cabos que ligam o
PC aos seus vizinhos. O terminador deve ser ligado no último conector "T" da cadeia.

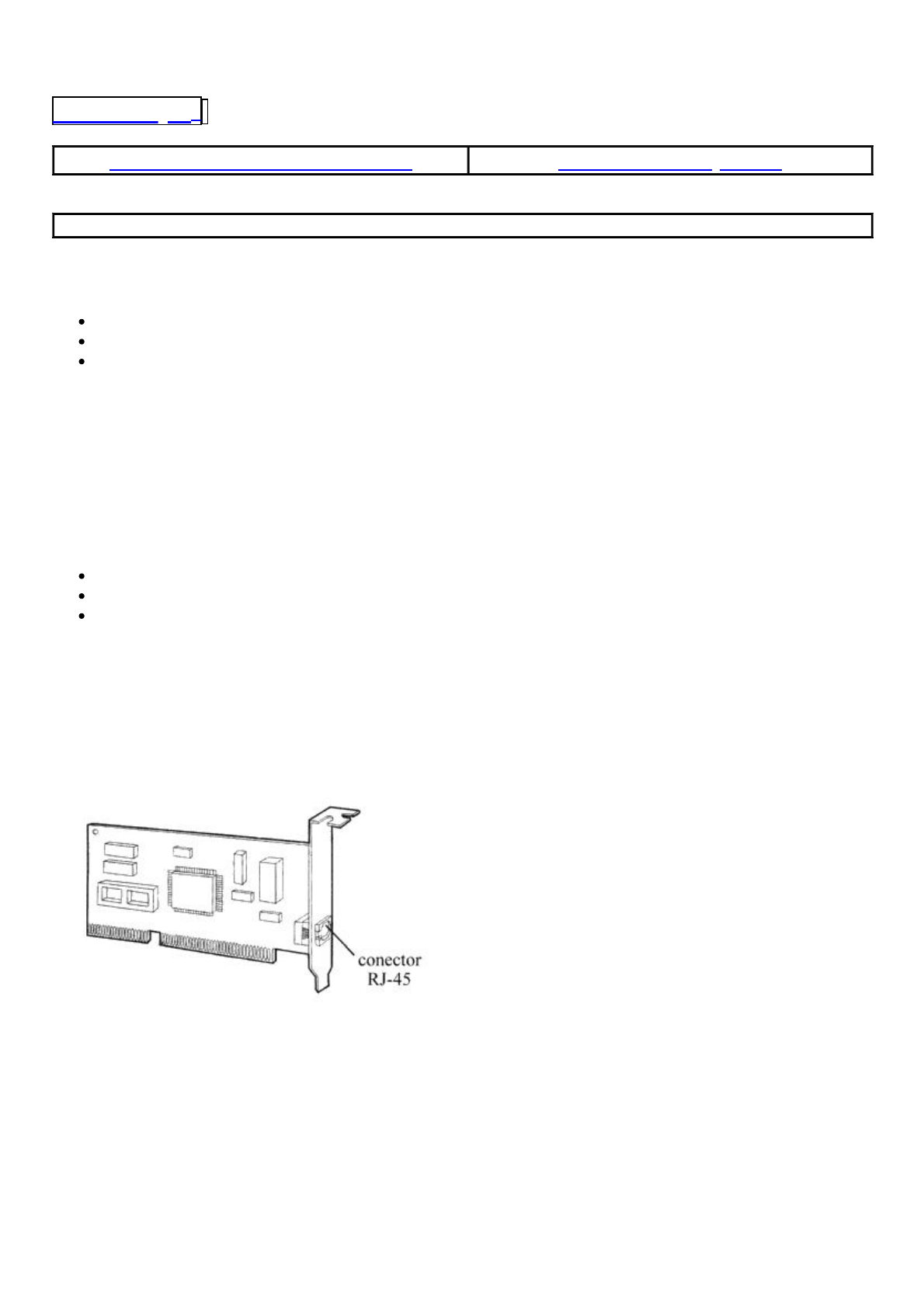

Figura 22.1 ­ Placa de rede com conector RJ­45.

11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 2/8
Figura 22.2 ­ Placa de rede equipada com conector BNC.

Figura 22.3 ­ Terminador e conector "T".
A figura 22.4 mostra o detalhe da ligação de um cabo Thin Ethernet no conector BNC de uma placa de rede,
através do conector "T".
Figura 22.4 ­ Detalhe da ligação do cabo Thin Ethernet usando o conector T BNC.
O cabo Thin Ethernet deve formar uma linha que vai do primeiro ao último PC da rede, sem formar desvios.
Não é possível portanto formar configurações nas quais o cabo forma um "Y", ou que usem qualquer tipo de
derivação. Todas as ligações devem ter o aspecto da figura 22.4. Apenas o primeiro e o último PCs do cabo
devem utilizar o  terminador BNC. A  figura 22.5 mostra o esquema de  ligações de 3 PCs em uma pequena
rede, usando cabos Thin Ethernet. Esses PCs são ligados por duas seções de cabos. Em cada um deles, são
usados conectores "T" para permitir as conexões nas placas. O PC #2 liga­se aos outros dois através de duas
seções  de  cabo  Ethernet.  Os  PCs  numerados  como  #1  e  #3,  localizados  nas  extremidades,  possuem
terminadores BNC.
Figura 22.5 ­ Esquema de ligações de 3 PCs em uma rede usando cabos Thin Ethernet.
É
11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 3/8
Redes  formadas  por  cabos  Thin  Ethernet  são  de  implementação  um  pouco  complicada.  É  preciso  adquirir
cabos com medidas de acordo com a localização física dos PCs. Se um dos PCs for reinstalado em outro local
é preciso utilizar novos cabos, de acordo com as novas distâncias entre os PCs. Pode ser preciso alterar duas
ou mais seções de cabo de acordo com a nova localização dos computadores. Além disso, os cabos coaxiais
são mais caros que os do tipo par trançado. Apesar dessas desvantagens, os cabos Thin Ethernet apresentam
um atrativo. Não necessitam do uso de hubs, equipamentos que são necessários quando conectamos três ou
mais computadores através de par trançado.
DICA: A forma mais  simples de  ligar dois PCs é usando o  cabo  coaxial
(conector  BNC)  com  terminadores  em  ambos  os  PCs.  Usando
cabos RJ­45, a conexão pode ser também feita sem HUB (apenas
no  caso  da  ligação  de  dois  PCs,  de  três  em diante é necessário
usar o HUB). Para  isto é preciso utilizar um cabo RJ­45 trançado
(crossed). Se você não encontrar este cabo pronto, use um cabo
comum, corte­o e faça as seguintes ligações: 1­3, 2­6, 3­1, 6­2.
Em outras palavras, o cabo ORIGINAL estará com as ligações 1­1,
2­2, 3­3 e 6­6. Ao cortar o cabo, ligue o fio 1 do primeiro conector
ao fio 3 do outro conector, ligue o fio 2 do primeiro conector ao fio
6  do  outro  conector,  e  assim  por  diante.  Se  você  possuir  a
ferramenta  para  construção  do  cabo,  pode  fazê­lo  já  com  as
ligações citadas.
O par trançado é um meio físico muito utilizado em redes, apesar do custo adicional decorrente da utilização
de hubs. O custo do cabo é mais baixo, e a instalação é mais simples. Basta ligar cada um dos computadores
ao hub. Cada  computador  utiliza  um cabo  com conectores RJ­45 em suas  extremidades. As  conexões  são
simples porque são independentes. Para adicionar um novo computador à rede, basta fazer a sua ligação ao
hub, sem a necessidade de remanejar cabos de outros computadores.
Figura 22.6 ­ Conectores RJ­45.

A figura 22.6 mostra um conector RJ­45 na extremidade de um cabo de par trançado. Devemos comprar o
cabo,  os  conectores  e  utilizar  um  alicate  especial  para  fixar  os  conectores  na  extremidade  do  cabo.  Cada
seção de cabo pode ser construída sob medida.
A figura 22.7 mostra em detalhes os conectores RJ­45, bem como a numeração dos seus contatos.
Figura 22.7 ­ Conectores RJ­45.

11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 4/8
Figura 22.8 ­ Testadores de cabos.
Para quem faz instalações de redes com freqüência, é conveniente adquirir testadores de cabos, como os que
vemos na figura 22.8. Empresas especializadas em equipamentos para redes fornecem cabos, conectores, o
alicate e os testadores de cabos, além de vários outros equipamentos.
Figura 22.9 ­ Um hub.
A  figura  22.9 mostra  um hub,  equipamento  usado  para  ligar  os  computadores  em  redes  que  utilizam par
trançado.  Existem  hubs  padrão  Ethernet  (10  Mbits/s)  e  Fast  Ethernet  (100  Mbits/s).  Existem  ainda  os
modelos  duais,  que  permitem  conexões  com  velocidades  diferentes  na  mesma  rede  (10  Mbits/s  e  100
Mbits/s). Podemos encontrar hubs com conexões para 4, 6, 8, 12, 16, 24 ou 32 computadores.
Figura 22.10 ­ Detalhe da conexão dos cabos no hub.
Se você precisa implementar uma rede em que alguns computadores utilizam placas de 10 Mbits/s e outros
utilizam placas de 100 Mbits/s, tome cuidado com o tipo de hub que vai adquirir. Existem modelos mais
simples que, ao detectarem que existe pelo menos uma placa operando a 10 Mbits/s, obriga todas as placas
de 100 Mbits/s a reduzirem sua velocidade para 10 Mbits/s. Existem modelos de melhor qualidade que
dividem as conexões em dois barramentos, um para cada velocidade. Desta forma, dois computadores
equipados com placas de 100 Mbits/s poderão trocar dados nesta velocidade. Apenas quando um dos
computadores envolvidos na comunicação utiliza placa de 10 Mbits/s esta velocidade será utilizada.

Conectores Ópticos

São dispositivos passivos que servem de interface e providenciam a conexão da fibra óptica, seja de um cabo
ou de um cordão, aos dispositivos ativos aos cabos backbones instalados em uma rede LAN.
Os  conectores ópticos  servem de  interface para vários  tipos de equipamentos,
11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 5/8
 Visão de um conector ST
por exemplo:
­ Interfaces em redes: LAN's, WAN's, ou MAN's;
 ­ Conexão entre cabos do tipo ponto­à­ponto;
 ­ Painéis de conexãopara roteamento de cabos;
 ­ Conexão entre equipamentos ativos e rede.
Os  conectores  ópticos,  quando  ligados  a  um  equipamento  ativo,  são  conectados  em
receptáculos  que  estão  ligados  diretamente  aos  dispositivos  ópticos  transmissores  ou
detetores instalados nos equipamentos ativos.

Apesar de o conector ST ser o mais usado, existem outros conectores também muito usados. O conector MIC
(Medium Interface Connector), basicamente usado por redes FDDI, traz as duas fibras presas em um mesmo
conector. Assim não há como instalar um conector no lugar de outro.
 Conector MIC  Vista explodida do conector MIC
 Conector VF­45
As principais características dos conectores ópticos são:
­ Baixas perdas por inserção e reflexão;
 ­ Estabilidade elétrica da conexão;
 ­ Montagem bastante simples;
 ­ Alta estabilidade mecânica;
 ­ Tipo de conectores padronizados pela indústria;

11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 6/8
­ Permite várias conexões e desconexões;
 ­ Baixo custo de operação, aplicação e manutenção.
Construção Básica de um conector óptico
Um conector óptico é composto basicamente por:
­ Corpo: providência estabilidade mecânica ao conector;
 ­ Ferrolho: faz o acoplamento entre cabos ou dispositivos.
 Vista explodida de um conector óptico ST
 Conector óptico básico
Aplicações dos Conectores Ópticos
Os conectores ópticos são aplicados nas seguintes situações:
Extensões Ópticas ou "Pig­Tail": O conector é aplicado em uma das pontas e a outra será conectada
em uma fibra óptica vinda de um cabo externo ou interno através de uma emenda por Fusão ou
Conector Mecânico;
Em Cordões Ópticos com 1 ou 2 fibras ­ Simplex ou Duplex: Neste caso o conector é aplicado nas 2
extremidades, dando origem à um Cabo de Manobra ou Path Cord Óptico;
Em Cordões Ópticos Adaptadores: Quando aplicamos em cada extremidade de um cordão óptico 2
tipos diferentes de conectores ópticos;
Multi Cordões: Nesta aplicação são aplicados vários conectores ópticos em um cabo de fibra óptica do
tipo TIGHT.
Atenuações
Quando  trabalhamos  com conectores ópticos, devemos  ter em conta que por mais  cuidadosos que  sejamos
quando da manipulação do conector, este sempre apresentará algum tipo de atenuação.
As atenuações presentes em um conector podem ser divididas em:
Fatores Intrínsecos: aqueles que estão associados a fibra óptica utilizada;
Fatores Extrínsecos: são aqueles associados à conectorização.
Fatores Intrínsecos
Como mencionado anteriormente, uma fibra óptica é composta por um núcleo e uma casca, quando fazemos a
conectorização de uma  fibra  óptica,  esta  será  ligada  à  um Dispositivo Óptico  ou  outra  fibra  através  de um
adaptador,  existem,  por mais  perfeitas  que  sejam  as  fibras,  diferenças  entre  seus  núcleos  e  cascas,  estas
diferenças causam atenuações, estas atenuações são motivadas por:
Diferenças na Geometria do Núcleo;
Diferenças na Concentricidade entre Núcleo e Casca.
Estas diferenças ocasionam na emissão e recepção dos sinais ópticos, causando Atenuação.
11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 7/8
Diferentes  tipos  de  fibras  ópticas  com  diferentes  diâmetros  da  casca  necessitam  de  diferentes  tipos  de  conectores,  com
diferentes sistemas de travamento de fibra.
Fatores Extrínsecos
Estes são motivados por imperfeições quando da execução das conectorizações e as principais são:
Deslocamento Lateral ou Axial: Este tipo de deslocamento pode ocorrer quando há uma diferença entre os
conectores por deslocamento da fibra instalada no Ferrolho, ou deslocamento entre Ferrolhos causados por Adaptadores
de má qualidade.

Deslocamento Longitudinal: Quando conectamos 2 conectores ópticos em adaptador é comum deixarmos um
espaço mínimo entre ele para que não haja desgaste mecânico entre eles. Ocorre que quando usamos adaptadores que
não são confiáveis, este têm uma folga entre os conectores, o que ocasiona uma reflexão da luz incidente (Efeito de
Fresnel).
 Este efeito ocorre por que a luz vindo de um meio N1, no caso a fibra óptica, atravessa um meio N2, no caso o ar, e
retorna ao meio N1, extremidade do outro conector.

Desalinhamento Angular: Este tipo de atenuação ocorre quando o alinhamento dos conectores não esta dentro
das tolerâncias exigidas. Parte da luz incidente não é aproveitada pelo conector receptor.

Perdas por Retorno ou Reflexão: Este tipo de perda ocorre quando há um desalinhamento Longitudinal entre
as extremidades dos Conectores, ou seja, há uma reflexão entre as junções.

Qualidade da Superfície: Ocorre este tipo de atenuação quando a clivagem da fibra não foi bem
executada, gerando uma superfície não perpendicular ao eixo da fibra ou uma clivagem diferente de 90º.
 Para evitarmos este tipo de atenuação, devemos efetuar uma clivagem cuidadosa e um polimento na
ponta do conector controlada.

11/11/2018 Tipos de Conectores
http://www.nti.ufpb.br/~beti/pag-redes/conectores.htm 8/8

Características Construtivas
Todos os conectores mostrados apresentam características distintas de construção, polimento e uso, na tabela
abaixo encontramos os tipos mais comuns de conectores e adaptadores usados em uma rede local. Entretanto,
independente do fabricante, os Conectores e Adaptadores Ópticos entre si.
Tipo Corpo Ferrolho Encaixe Tipo de Polimento
 SC  Plástico  Cerâmico  Push Pull
 SPC ­ Super Physical Contact ­ Polimento em forma de Domo, com pequeno ângulo em relação à
fibra
  aplicada ao errolho.
 ST  Metálico e Plástico
 Cerâmico e
 Plástico  Baioneta
 SPC ­ Super Physical Contact ­ Polimento em forma de Domo, com pequeno ângulo em relação à
fibra
  aplicada ao ferrolho.
 FDDI  Plástico  Duplo Cerâmico  Tipo Engate Rápido  Plano – polimento em ângulo reto com relação à fibra aplicada ao ferrolho.
 FC  Cerâmico  Cerâmico  Rosca  APC ­ Angled Physical Contact ­ Polimento com um ângulo acentuado em relação à fibra naferrolho.
