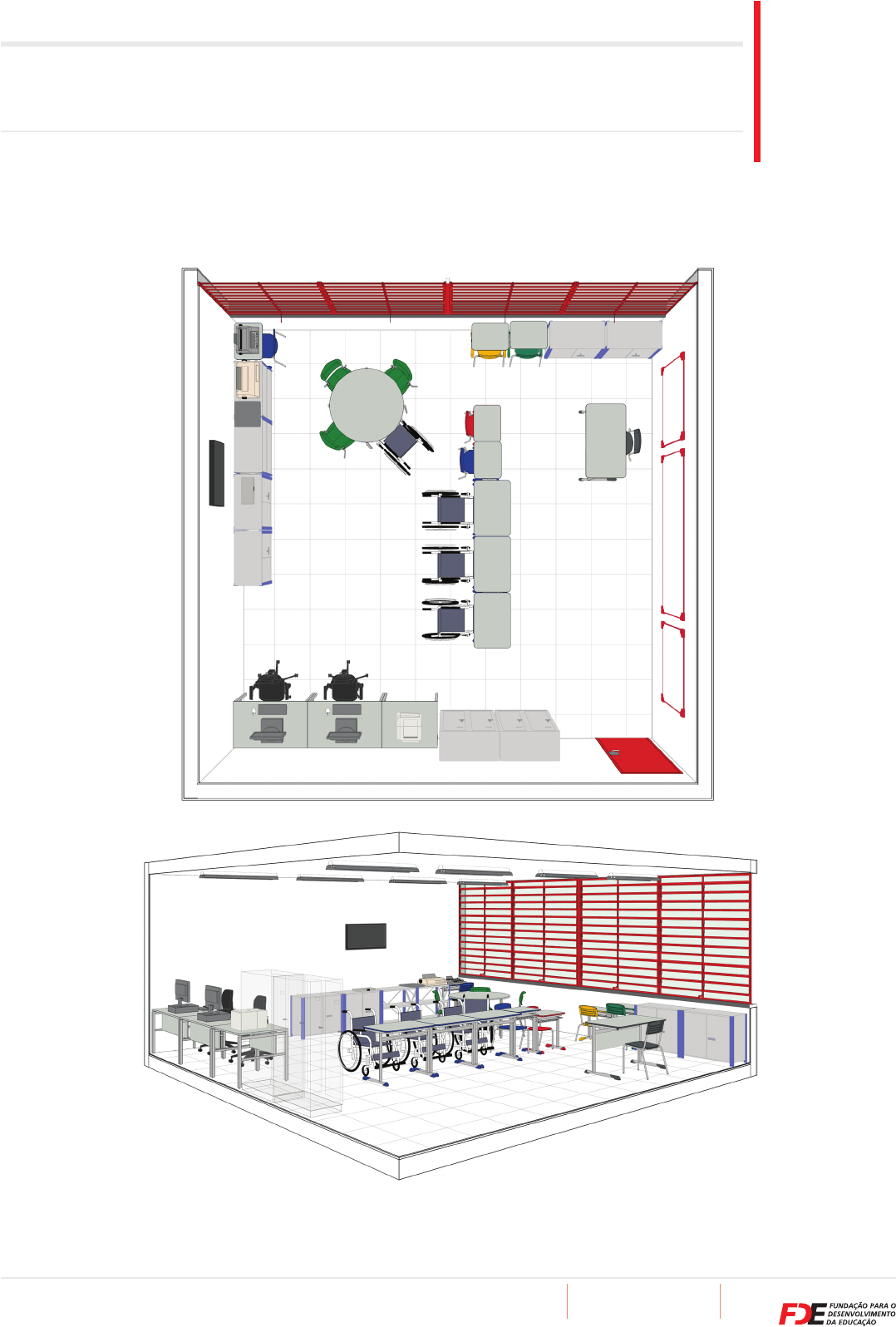

Ambientes
Estas imagens têm caráter apenas ilustrativo. As informações relativas às especificações devem ser obtidas nas fichas correspondentes
Sala de Recursos
09BPedagógicoConjunto funcional
Respeite o Meio Ambiente.
Imprima somente o necessário
Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
AmbientesSala de Recursos
Página
1/4 09BPedagógicoAnos Iniciais / Anos Finais / Anos Finais + EM / EMM2 - M3 - M5 - M6 - M8 - M9 - M11 - M12
Julho/2018
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
C
J
P
-
0
1
ME-21
A
R
-
0
9
AR-09
M
R
-
0
3
M
R
-
0
3
CD-06
ME-22
BLU-01
máquina
de datilografia
Braille
TV-07
RK-06
Q
B
-
0
2
M
A
-
0
2
 51,84 m²Área
1 : 75Escala
E
S
-
0
6
V
N
-
0
2
 (
v
e
r
 O
b
s
.
1
)
V
N
-
0
2
 (
v
e
r
 O
b
s
.
1
)
7,20 m
A
R
-
0
9
E
S
-
0
6
AR-09
AR-02
Ficha
 09B
scanner
leitor de
texto
impressora
Braille
7
,2
0
 m
impressora
ME19
C
D
-0
9
C
J
A
-
0
6
o
u
C
J
A
-
0
6
B
C
J
A
-
0
6
o
u
C
J
A
-
0
6
B
C
J
A
-
0
6
o
u
C
J
A
-
0
6
B
C
J
A
-
0
4
o
u
C
J
A
-
0
4
B
CJA-03
ou
CJA-03B
CJA-05
ou
CJA-05B
Layout
Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Recursos
Página
2/409B PedagógicoAnos Iniciais / Anos Finais / Anos Finais + EM / EMM2 - M3 - M5 - M6 - M8 - M9 -M11 - M12
Julho/2018
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
7,20 m
CD-06
1 : 75Escala
projetor
interativo
IL
-
IL
-
IL
-
IL
-
IL
-
IL
-
IL
-
IL
-
EF- PE-ME-02
PM-
SO-
m²51,84Área
impressora
m
áq
u
in
a
d
e
d
at
ilo
g
ra
fi
a
B
ra
ill
e
Simbologia
Interruptor bipolar
Tomada baixa lógica
Tomada alta 10A / 110V
Comando do ventilador - ver Obs. 1
Tomada alta lógica
Tomada alta 10A / 110V para TI (Tecnologia da Informação)
Tomada baixa 10A / 110V
Tomada 110Vmédia 10A /
Ponto para TV
Tomada baixa 10A / 110V para TI (Tecnologia da Informação)
scanner
leitor de
texto
im
p
re
ss
o
ra
B
ra
ill
e
7
,2
0
 m
Instalações
Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Recursos
Página
3/4 09BPedagógicoAnos Iniciais / Anos Finais / Anos Finais + EM / EMM2 - M3 - M5 - M6 - M8 - M9 - M11 - M12
Julho/2018
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Especificações
CARACTERIZAÇÃO DO AMBIENTE
• Ambiente onde se desenvolvem atividades complementares de ensino e
aprendizagem para pessoas com deficiência.
DIRETRIZES PARA PROJETO
• Acesso independente de escadas, degraus, declives ou aclives.
• Prever comando distinto para iluminação setorizada do ambiente, visando
melhor aproveitamento da iluminação natural.
• Prever espaço para a distribuição e instalação de itens de Mobiliário e Equi-
pamentos conforme tabelas - ver item 'MOBILIÁRIO E EQUIPAMENTOS' e item
'NOTA A SER INSERIDA EM PROJETO'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
Obs. 1: Fica dispensada a instalação de ventiladores em novas obras que
sejam objeto de processos de certificação ambiental, considerando a compro-
vação da eficiência da ventilação natural neste ambiente.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 3,00m.
• Área de iluminação natural mínima: 1/5 da área do piso.
• Área de ventilação natural mínima: 1/10 da área de piso.
• A profundidade do ambiente em relação ao posicionamento dos caixilhos
não poderá ser superior a três vezes seu pé direito, incluída na profundidade
a projeção de saliências ou cobertura.
• Laje obrigatória.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 300 lux.
• Carga acidental a ser prevista: 300 kgf/m2.
• Classificação acústica: resguardado.
• As soluções arquitetônicas e os acabamentos devem ser projetados
levando-se em conta a qualidade acústica e térmica do ambiente conside-
rando insolação; ruídos internos e externos à edificação.
• Controle de luz natural evitando incidência dos raios solares sobre os
equipamentos e ofuscamento.
• Iluminação natural unilateral preferencialmente à esquerda da lousa
(vista de frente) sendo admitida a iluminação zenital, quando solucionado
ofuscamento.
• Ventilação cruzada obrigatória através de caixilhos situados na parede
oposta à das janelas.
• Parede com acabamento impermeável.
• Piso impermeável, de fácil higienização e resistente a tráfego intenso.
• As instalações para computadores, impressoras e racks devem ser
exclusivas, não admitindo-se compartilhamento de eletrodutos, caixas de
passagem e quadro de distribuição com os outros circuitos elétricos.
INSTALAÇÕES
• 1 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso), de uso geral.
• 1 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso), - scanner leitor de texto 0,02kVA.
• 2 tomadas médias, 10A / 110V ou de acordo com a tensão local (h=1,00m
do piso):
 - 1 tomada para o blu ray player;
 - 1 tomada para TV.
• 2 tomadas altas, 10A / 110V ou de acordo com a tensão local (h=2,20m do
piso), para os ventiladores.
• 5 tomadas baixas lógica (h=0,40m do piso).
• 2 tomadas altas lógica (h=0,05m abaixo da laje superior).
• 5 tomadas baixas, 10A / 110V para TI (Tecnologia da Informação) -
h=0,40m do piso.
• 2 tomadas altas, 10A / 110V para TI (Tecnologia da Informação) - 0,10m
abaixo da laje superior.
• 1 ponto TV - tubulação seca (h=0,30m do piso).
• 2 caixa 4" X 2" embutidas na parede para comando dos ventiladores
(h=1,00m do piso) - ver Obs. 1.
• 3 interruptores bipolares (h=1,00m do piso).
• 8 luminárias / lâmpadas fluorescentes / 2 x 32W (ver Obs. 2 e Obs. 3).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro / ventilação cruzada - a especificar
EF- esquadria de ferro a especificar
IL-45 luminária aberta com refletor para lâmpada fluorescente - 2 x 32W
 (ver Obs. 2 e Obs. 3)
ME-02 montante estrutural para esquadrias
PE- peitoril a especificar
PM- porta a especificar (vão livre mínimo = 80cm)
SI-04 placa 70 x 20cm - porta
SO- soleira rampada a especificar
Obs. 2: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 3: A critério da gerência de projetos, alternativamente poderão ser usa-
das as luminárias IL-67, IL-74 e IL-80, sendo que os modelos de embutir (IL-67 e
IL-80) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
02 AR-02 armário de aço / 2 portas (90cm x 40cm - h=160cm)
04 AR-09 armário baixo (90cm x 45cm - h=78cm)
01 BLU-01 aparelho reprodutor de discos blu ray (blu ray player)
02 CD-06 cadeira giratória com braços (46cm x 44cm -
h=variável)
03 CD-09 cadeira de uso múltiplo - verde (h=46cm)
01 CJA-03 FDE
ou
CJA-03B FDE
conjunto para aluno - tamanho 3 (mesa: 60cm x
45cm - h=59cm / cadeira: 40cm x 31cm - h=35cm)
conjunto para aluno - tamanho 3 - tampo injetado
(mesa: 60cm x 45cm - h=59cm / cadeira: 40cm x
31cm - h=35cm)
01 CJA-04 FDE
ou
CJA-04B FDE
conjunto para aluno - tamanho 4 (mesa: 60cm x
45cm - h=64cm / cadeira: 40cm x 35cm - h=38cm)
conjunto para aluno - tamanho 4 - tampo injetado(mesa: 60cm x 45cm - h=64cm / cadeira: 40cm x
35cm - h=38cm)
Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Sala de Recursos
Página
4/409B PedagógicoAnos Iniciais / Anos Finais / Anos Finais + EM / EMM2 - M3 - M5 - M6 - M8 - M9 -M11 - M12
Julho/2018
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
01 CJA-05 FDE
ou
CJA-05B FDE
conjunto para aluno - tamanho 5 (mesa: 60cm x
45cm - h=71cm / cadeira: 40cm x 39cm - h=43cm)
conjunto para aluno - tamanho 5 - tampo injetado
(mesa: 60cm x 45cm - h=71cm / cadeira: 40cm x
39cm - h=43cm)
02 CJA-06 FDE
ou
CJA-06B FDE
conjunto para aluno - tamanho 6 (mesa: 60cm x
45cm - h=76cm / cadeira: 40cm x 43cm - h=46cm)
conjunto para aluno - tamanho 6 - tampo injetado
(mesa: 60cm x 45cm - h=76cm / cadeira: 40cm x
43cm - h=46cm)
01 CJP-01 FDE conjunto para professor (mesa: 120cm x 65cm -
h=76cm / cadeira: 40cm x 43cm - h=46cm)
02 ES-06 estante baixa (90cm x 45cm - h=78cm)
03 MA-02 FDE mesa acessível para pessoa em cadeira de rodas -
PCR (90cm x 60cm - h=76cm)
01 ME-19 mesa de uso múltiplo acessível (Ø=120cm -
h=80cm)
01 ME-21 mesa (L=900mm) - sistema de mobiliário para áreas
administrativas
02 ME-22 mesa (L=1200mm) - sistema de mobiliário para
áreas administrativas
02 MR-03 mural multifuncional (L=1,25m) - sistema de
superfícies multifuncionais
01 QB-02 quadro branco multifuncional (L=2,50m) - sistema
de superfícies multifuncionais
01 RK-06 suporte para televisores LED 40"
01 TV-07 televisor LED 40" (com logo FDE)
02 VN-02 ventilador de parede
02 * computador + PCTV + CD/DVD
01 * impressora
01 * impressora Braille
01 * máquina de datilografia Braille
01 * projetor interativo
01 * scanner leitor de texto
* equipamentos a serem atendidos através de projetos específicos da FDE/
SEE
NOTA A SER INSERIDA EM PROJETO
• Itens de mobiliário a instalar:
Qtd. Código Discriminação
02 MR-03 mural multifuncional
01 QB-02 quadro branco multifuncional
01 RK-05 suporte para televisores
02 VN-02 ventilador de parede - ver Obs. 1
Obs. 4: Orientações para instalação conforme instruções constantes na
ficha de mobiliário correspondente ou “Anexo”.
