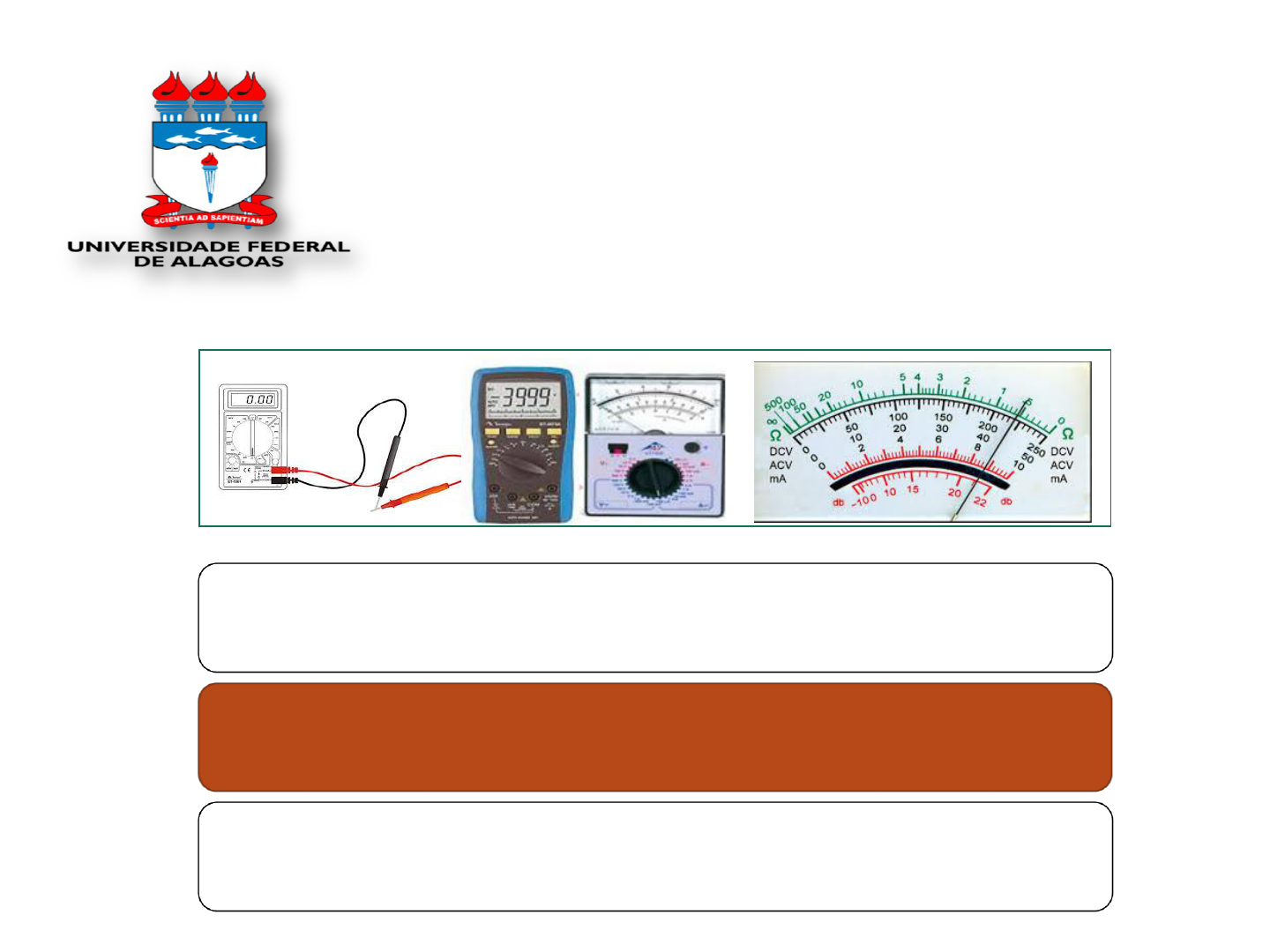

Disciplina: ELETROTÉCNICA
MEDIDAS ELETRICAS 1
Prof. FRANCIRLEY SILVA
UNIVERSIDADE FEDERAL DE ALGOAS
CTEC - CENTRO DE TECNOLOGIA
CAMPUS SERTÃO – DELMIRO GOUVEIA
2
Dessa forma, é importante ressaltar que os termos analógico e digital
referem-se à forma de apresentação do sinal ou da indicação e não ao
princípio de funcionamento do instrumento.
3
4
Instrumentos indicadores apresentam os valores de uma ou mais grandezas
simultaneamente no instante em que ocorrem, não os retendo no seguinte. Podem,
também, fornecer um registro;
B. A apresentação da medida
Instrumentos com mostrador, os quais apresentam uma indicação, como no caso
de um voltímetro analógico ou um frequencímetro digital, entre outros;
5
SIMBOLOGIA QUANTO A FUNÇÃO
6
SIMBOLOGIAQUANTO A POSSIBILIDADE DE MEDIDA
7
SIMBOLOGIA QUANTO A POSIÇÃO DE USO
8
SIMBOLOGIA QUANTO A ISOLAÇÃO
9
SIMBOLOGIA QUANTO AO
Classe de precisão
PRINCÍPIO DE FUNCIONAMENTO
10
TEORIA DOS ERROS
11
ERROS GROSSEIROS
12
ERRO DE PARALAXE
13
ERRO SISTEMÁTICO
14
•ERRO ACIDENTAL
Ocorre em função de um mesmo
operador não conseguir repetir os
mesmos resultados numa mesma
medição.
EX. UMA LEITURA FORA DO NORMAL DE CORRENTE
EM DETERMINADO MOMENTO, PODE
COMPROMENTER O RESULTADO
15
TIPOS DE MEDIÇÃO
VOLTIMETRO
16
TIPOS DE MEDIÇÃO
AMPERIMETRO
17
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
FASÍMETRO DIGITAL portátil
MEDIÇÃO DO ÂNGULO
DE DEFASAGEM
ENTRE DUAS LINHAS AC
DE MESMA FREQUENCIA
www.fluke.com/Fluke_Brasil
18
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
WATÍMETRO ANALOGICO
Medição de potência
ESQUEMA
19
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
WATÍMETRO ANALOGICO
Medição de potência
ESQUEMA
20
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
FASÍMETRO ANALÓGICO – instalação em painel
O medidor do Fator de Potência ou como é chamado por alguns técnicos -
cossefímetro, cosímetro, cosenofímetro, cofímetro ou fasímetro; é um instrumento de
medida elétrica analógico ou digital, que mede o valor do fator de potência, de um
circuito alimentado por corrente alternada
21
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
ESQUEMA DE LIGAÇÃO
22
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
ESQUEMA DE UM WATIMETRO -> SÉRIE PARALELO
23
PRINCIPAIS MEDIDOSRES DE GRANDEZAS ELÉTRICAS
FREQUENCÍMETRO
Medição de frequência (HZ)
ESQUEMA
24
AMPERÍMETRO
MEDIÇÃO DE CORRENTE ELÉTRICA (A)
25
OHMÍMETRO
MEDIÇÃO DE RESISTÊNCIA ELÉTRICA
26
MULTIMETRO
INCORPORA : AMPERÍMETRO, VOLTIMETRO E OHMIMETRO
27
MULTÍMETRO
INCORPORA : AMPERÍMETRO, VOLTIMETRO E OHMIMETRO
28
MULTÍMETRO
COMO USAR???
29
1- ESCOLHA A GRANDEZA A MEDIR - A, V, Ohm
2- SELECIONA A ESCALA ADEQUADA
3- SE NÃO SOUBER A ESCALA , SELECIONE A MAIOR
30
1- ESCOLHA A GRANDEZA A MEDIR - A, V, Ohm
2- SELECIONA A ESCALA ADEQUADA
3- SE NÃO SOUBER A ESCALA , SELECIONE A MAIOR
AMPERÍMETRO EM CC
VOLTIMETRO EM CC
VOLTIMETRO EM AC
OHMIMETRO
31
1- CONECTE A PONTA DE PROVA - A, V, Ohm
5- SE OHM : CIRCUITO DESENERGIZADO !!!!!!
PONTA DE PROVA COMUM
PONTA DE PROVA PARA ADC
PARA VAC -750V
R e mA
32
Resumo
FRANCI
Máquina de escrever
Watímetro - conexão dos bornes de corrente : em série
FRANCI
Máquina de escrever
Watímetro - conexão dos bornes de tensão : em paralelo
FRANCI
Arrow
FRANCI
Arrow
33
Especificações de Instrumentos de Medição
34
Especificações de Instrumentos de Medição
Representa o limite de erro expresso de forma percentual garantido pelo
fabricante do instrumento.
Por norma são definidos as seguintes classes de previsão:
- instrumentos de laboratório (alta precisão): 0,1 ; 0,2 ou 0,5 (%)
- outras finalidades (serviço): 1,0 ; 1,5 ; 2,5 ou 5,0 (%)
O cálculo do erro absoluto de uma leitura é feito em função do calibre e sua
classe de exatidão. É considerado fixo em qualquer parte da escala (range).
1. CLASSE DE EXATIDÃO E ERROS ABSOLUTO E RELATIVO
35
Especificações de Instrumentos de Medição
1. CLASSE DE EXATIDÃO E ERROS ABSOLUTO E RELATIVO
Exemplo1: Um instrumento com sua chave de calibre ajustada em 600 V
com uma classe de exatidão de 1,5 % efetuou uma leitura de 240 V.
O erro máximo da leitura obtida é:
Calibre x exatidão = 600 x 0,015 = 9,000 V
A leitura obtida pode ser interpretada como: 240 V ± 9,000 V, ou seja, o valor
exato encontra-se entre 231 e 249 Volts.
36
Especificações de Instrumentos de Medição
1. CLASSE DE EXATIDÃO E ERRO RELATIVO
O erro relativo é calculado percentualmente em função do valor fixo
considerado ao erro absoluto e pela medida efetuada da seguinte forma:
O erro relativo é o menor possível quando a medida a ser feita
encontra-se a mais próxima possível do calibre do instrumento.
37
38
Especificações de Instrumentos de Medição
2. DISCREPÂNCIA
É o valor da diferença entre valores medidos para a mesma grandeza.
Este parâmetro está associado as variações da grandeza e não
diretamente ao instrumento.
Exemplo: Ao efetuar-se uma medida de tensão foram tomadas duas leituras:
1ª leitura = 218 V
2ª leitura = 220 V,
logo a discrepância é de 2 V.
39
Especificações de Instrumentos de Medição
3. REPETIBILIDADE
É a propriedade de um instrumento de
assegurar a mesma leitura em situações
de repetição da medição para a mesma
condição inicial.
40
Especificações de Instrumentos de Medição
4. PRECISÃO
A exatidão está associada a característica do instrumento enquanto
à precisão está associada à metodologia da medição.
41
Especificações de Instrumentos de Medição
4. PRECISÃO
A precisão não é indicada pelo fabricante do instrumento,
somente a sua exatidão
42
Especificações de Instrumentos de Medição
4. PRECISÃO
O índice de precisão é comumente calculado em função do desvio padrão
sobre a média dos valores medidos.
43
Especificações de Instrumentos de Medição
5. SENSIBILIDADE
É a característica que exprime a relação entre o valor da grandeza e o
valor medido em função da inclusão do instrumento no circuito.
Geralmente a sensibilidade é um fator importante
somente em medições de laboratório.
44
Especificações de Instrumentos de Medição
6. RESOLUÇÃO
É o menor incremento que se pode assegurar na leitura do instrumento,
correspondendo à menor divisão marcada na escala do instrumento.
Exemplo: um voltímetro com:
calibre de 300 V apresenta 30 divisões marcadas em seu mostrador
significando que sua resolução é de 300/30 = 10 V.
A resolução define o erro máximo a ser atribuído à leitura.
45
Especificações de Instrumentos de Medição
7. PERDA OU CONSUMO PRÓPRIO (BURDEN)
É a potência consumida pelo instrumento referente ao seu calibre máximo
(indicação no final da escala).
É a relação entre o seu calibre e seu consumo próprio.
No amperímetro este parâmetro está associado à ampère por watt
(A/W),
voltímetros, a relação normalmente utilizada é ohms por watt (Ω/W),
uma vez que V/W = (RxI)/(VxI).
8. EFICIÊNCIA
46
1. Qual é a diferença entre exatidão e precisão?
2. Qual é a diferença entre sensibilidade e resolução?
3. Quais são as 3 classes de erros?
4. Qual o erro máximo da leitura de 100 A indicada por um amperímetro com
calibre de 200 A e classe de exatidão de 1,0 %.
5. Para a mesma medição e instrumento utilizado na questão anterior, qual o
erro relativo apresentado nesta leitura?
6. Existe uma necessidade de elaborar uma medição de tensão cujo valor
encontra-se em torno de 100 volts. Na ferramentaria de instrumentação
encontra-se disponíveltrês voltímetros com as seguintes características
VOLTÍMETRO 1: calibre 200V e classe de exatidão 1,0%;
VOLTÍMETRO 2: calibre 500V e classe de exatidão 2,5%;
VOLTÍMETRO 3: calibre 150V e classe de exatidão:5,0%
Qual dos três instrumentos proporcionará um menor erro relativo.
47
REFERÊNCIAS:
1. MEDEIROS FILHO, Solon de. Medição de energia elétrica. 4. ed. Rio de Janeiro:
LTC, 1997. 483 p ISBN 852161098X.
3. BELCHIOR, Fernando, Apostila medidas elétricas – UNIFEI 2014. Disponivel em : <
http://www.gqee.unifei.edu.br/arquivos_upload/disciplinas/31/Apostila%20ELE505%
20-%20Medidas%20Eletricas.pdf>
