1



▬ QUESTÃO ▬▬▬▬▬▬▬▬▬▬

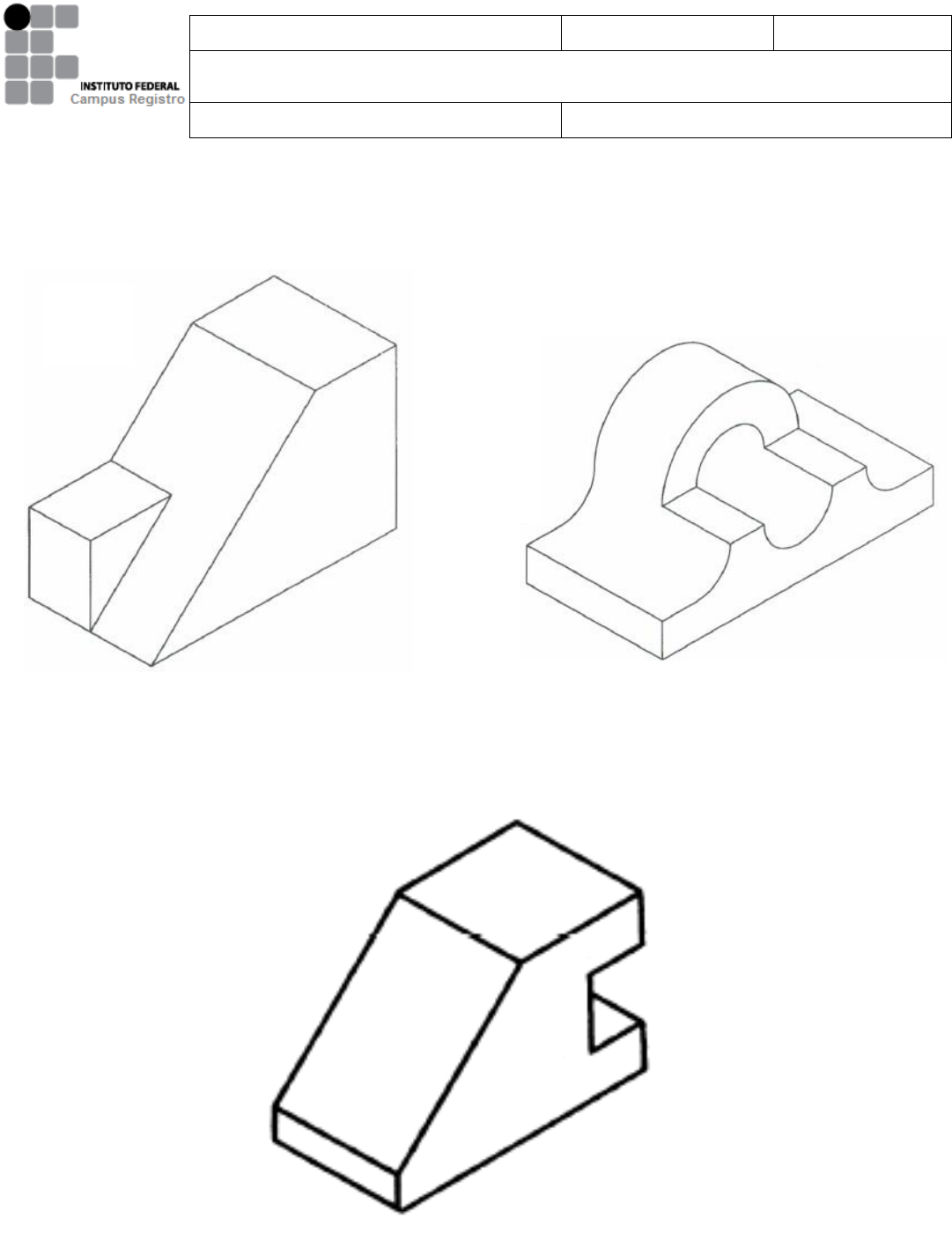

Tirar as medidas aproximadas das Perspectivas Isométricas abaixo e elaborar as suas
projeções ortogonais (em folha sulfite separada com margem e legenda):











































Exercícios de Projeção Ortogonal DATA

NOTA

NOME:


DISCIPLINA CURSO





 2
1) Utilizar a folha no posição vertical


2) Largura das linhas, margens e legendas (Unid.: mm)


3) Informações na legenda

Comprimento: 178 mm
Distância mínima entre linhas de base: 7 mm
Altura das letras maiúsculas: 5 mm
Altura das letras minúsculas: 3,5 mm
Utilizar lapiseira 0,7 para preenchimento da legenda

Colocar as seguintes informações na legenda:

IFSP – Campus Registro
Disciplina: Desenho Técnico Mecânico
Título: Projeções Ortogonais
Escala: 1:1
Aluno: XXXX XXXXX XXXX
Data: XX/XX/2015

4) Utilizar caligrafia técnica para preencher a legenda


5)
- Utilizar lapiseira 0,7 para Linha Contínua Larga (contorno e arestas visíveis)
e Linha Tracejada Larga (contorno e arestas não-visíveis)

- Utilizar lapiseira 0,5 para Linha Contínua Estreita (linhas auxiliares, de cota, de
chamada e hachuras) e Linha Traço e Ponto Estreita (linhas de centro e eixos de
simetria)
