Desenho de Máquinas Assistido por Computador 1

UNIVERSIDADE FEDERAL DA PARAÍBA
CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA MECÂNICA

DESENHO DE MÁQUINAS ASSISTIDO POR COMPUTADOR
Prof. Halane Maria Braga Fernandes Brito






1. Configurando e criando LAYERS (camadas)

Localização: Barra de menu suspenso FORMAT/Layer, digitando LA na barra de comando ou selecionando
o botão da barra de ferramentas Layers.

Layers são como papéis transparentes uns sobre os outros, criados pelo AutoCAD, com a finalidade
de facilitar desenhos complexos com diversos tipos de informações, como o desenho de um automóvel.
Podemos desenhar a suspensão num papel (camada), a carroceria em outro papel, a parte de força num outro,
a parte hidráulica em outro e assim por diante, onde em cada papel se desenha numa cor específica, e com um
tipo de linha característico, podendo ser desligado/ligado, congelado/descongelado ou
bloqueado/desbloqueado, quando necessário. Quando este comando é ativado de uma das formas indicadas

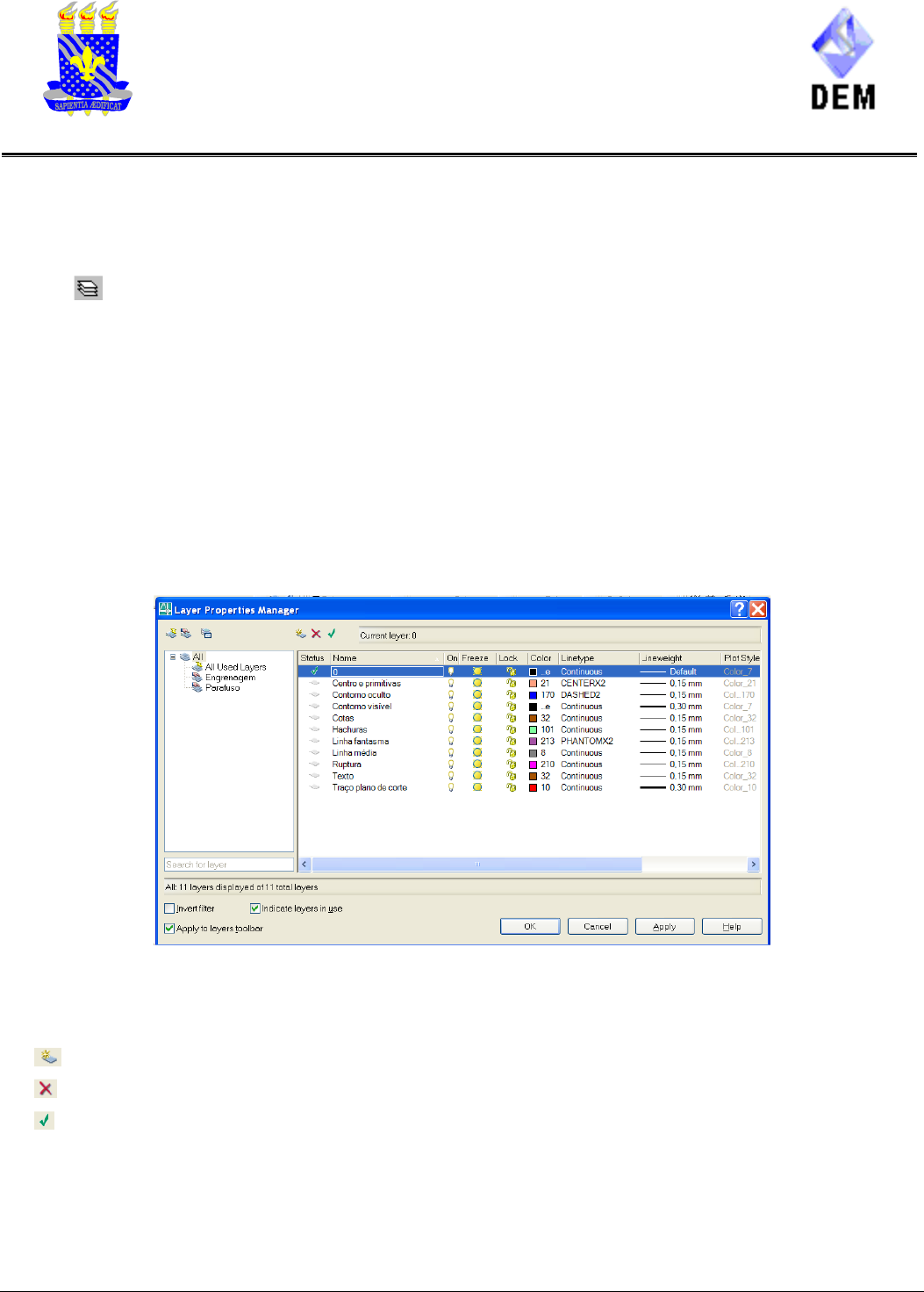

anteriormente, aparece o quadro Layer Properties Mananger, com o nome da camada ativa (Currente layer 0)
(Figura 1)

Fig.1

a) Criando camadas:
 - Cria camada.
 - Apaga uma camada selecionada, desde que esta não esteja sendo utilizada;
 - Ativa a camada para que esta possa ser utilizada

b) Configurando camadas
Status - informa qual camada está ativa
Name – informa o nome da camada
Desenho de Máquinas Assistido por Computador 2
On – informa se a camada está ligada ou desligada .Quando uma camada está desligada, nada que se
esteja desenhando ou que esteja desenhado nela fica visível na tela, e o conteúdo da camada não pode ser
impresso. O desenho na camada é constantemente atualizado.
Freezer – informa se a camada está descongelada ou congelada .Quando uma camada está congelada
além de não se pode desenhar nela, os desenhos existentes não são visíveis e não podem ser impresso. O
desenho na camada não é atualizado.
Lock – informa, se a camada está bloqueada ou não .Quando uma camada é bloqueada, o desenho é
visível na tela, pode ser impresso, mas não pode ser modificado.
Color – informa a cor dos objetos desenhados na camada.
Linetype – informa o tipo de linha da camada (linha de centro, oculta, contínua). Para modificar o tipo da
linha, deve-se selecionar com o cursor padrão (seta) na camada desejada a coluna Linetype, imediatamente
aparece o quadro Select Linetype, pressione o botão LOAD, serão apresentados diversos tipos de linha, deve-
se selecionar a(s) linha(s) desejada(s) e pressionar a tecla OK duas vezes, para voltar ao quadro Layer Propertie
Manange, neste, selecione a coluna Linetype da camada que deseja modificar. No quadro Select Linetype,
selecione a linha desejada e pressione OK, deve-se repetir o procedimento para cada camada.
Linweight – determina a espessura da linha na camada. Selecione a coluna Lineweight da camada na qual se
quer modificar a espessura da linha, aparece uma lista suspensa com as espessuras das linhas, selecione uma
e o programa volta para ao quadro Layer Propertie Manange. Deve-se repetir o procedimento para cada
camada.
Plot Style – informa o estilo de plotagem.
Plot – determina (quando selecionado) que camadas não devem ser impressas.

Exemplo:
1. Crie os layers conforme tabela abaixo
Layers Cor
25 Red
35 Yellow
50 Green
70 Cyan
100 Blue
140 Margeta
200 8


Desenho de Máquinas Assistido por Computador 3
2. Apartir dos layers do ex1, desenhe o tabuleiro a seguir com quadrados de 20x20 e texto de 7mm.

Solução:

Modify Array
Desenho de Máquinas Assistido por Computador 4


View ZoomExtents
ModifyObjectTextEdit
Mudar os layers selecionando cada objeto

Exercício 1: Crie e configure as camadas a seguir para serem utilizadas durante o curso de Desenho de
Máquinas Assistido por Computador. Todas as camadas criadas devem estar: ligadas, descongeladas e
desbloqueadas.

Nome da camada Cor Tipo de Linha Espessura da linha
Arestas visíveis 250 Contínua 0,30
Arestas não visíveis red ISO dash space 0,15
Cotagem 252 Contínua 0,15
Hachuras 90 Contínua 0,15
Linhas de centro Blue ISO long-dash dot 0,15
Linhas de construção 170 Dashed2 0,15
Linhas de simetrias 130 ISO long-dash dot 0,15
Planos de corte 30 ISO long-dash short-dash 0,30
Texto 250 Contínua 0,15


c) Formas de ativação das camadas
1 – Após a criação das camadas, a forma mais rápida de se ter acesso às mesmas é pressionando com o cursor
padrão (seta), a seta existente na barra de ferramentas Layers . Ao ser
pressionada, aparece uma lista em cascatas, com as camadas e o estado de cada uma (congelada, bloqueada,
desligada etc.). Para ativar uma camada basta selecionar com o cursor padrão a camada desejada.
2 - Outra forma de ativar uma camada é botão , existente no lado direito da barra de ferramentas Layers.
Selecione um objeto na tela que esteja numa camada que se deseja ativar e em seguida, pressione este botão,
o programa torna ativa a camada do objeto selecionado.
Desenho de Máquinas Assistido por Computador 5
3 - Para transferir um objeto já desenhado para uma outra camada, deve-se primeiro selecionar este objeto e
em seguida pressionar a seta da barra de ferramentas Layer, quando aparecer a lista das camadas, selecionar a
camada para onde se quer transferir o objeto, em seguida pressione a tecla ESC duas vezes seguida. Uma outra
forma é através do comando Modify/Match Properties. Selecione o objeto fonte e em seguida o objeto para o
qual se quer transferir suas propriedades.

2. Modificando a escala e a espessura das linhas
 Modificando a escala da linha: Ao traçar uma linha do tipo linha de centro ou linha tracejada e esta
não aparecer na forma desejada no espaço do modelo ou não ser proporcional ao desenho (desde que
estas linhas tenham sido carregada através do comando Load nas camadas), deve-se ajustar a escala
da linha de uma das maneiras a seguir:
- Forma 1: Digite Ltscale na barra de comando e pressione Enter, em seguida digite a escala
desejada e tecle Enter. Este procedimento altera a escala de todas as linhas ao mesmo tempo e
em todas as camadas (não congeladas).
- Forma 2: Através do comando Modify\Properties. Desta forma pode-se modificar a aparência
de apenas uma linha por vez ou todas ao mesmo tempo. Selecione a(s) linha(s) que deseja
modificar a escala e em seguida ative o comando Modify\Properties. No quadro Properties,
selecione a janela Linetype scale, digite um novo valor para a escala da linha e tecle Enter, em
seguida pressione a tecla Esc, para visualizar como ficou a linha selecionada, caso não observe
nenhuma modificação, repita o procedimento até que a linha apresente o aspecto desejado. O
processo pode ser inverso, ative o comando Modify e em seguida selecione a(s) linha(s).

4. Criando um estilo de texto

Localização Barra de menu suspenso Format/Text Style, ou na barra de ferramenta Styles através do botão



Opções:
New: Após pressionar o botão NEW digite um nome para o novo estilo na janela Style Name, por exemplo
Desenho de Máquinas Assistido por Computador 6
DMAC e pressione o botão OK.
Rename: Altera o nome de um estilo criado anteriormente
Delete: Apaga um estilo de texto anteriormente criado, se este não estiver sendo utilizado
Apply: Aplica a um estilo qualquer alteração efetuada, deve-se pressionar este botão toda vez que se criar
ou fizer alterações em um estilo de texto, caso contrário a alteração não será gravada.
Font Name: Permite a seleção de um tipo de letra. Por exemplo:Arial, Time New Roman
Font Style: Inclinação do Texto, Negrito, Itálico (se possível).
Height: Define a altura do texto.
Upside down: Texto de cabeça para baixo
Bacwards: Texto de traz para a frente
Width Factor: Altera a largura da letra
Oblique Factor: Permite a inclinação da letra (o Desenho Técnico Mecânico permite 0° e 15° com a vertical)
Preview: Visualização prévia da fonte (tipo da letra) utilizada

OBS: Quando criar um estilo de texto, principalmente para ser utilizado na cotagem (dimensionamento)
especifique uma altura (Height) igual a zero (0), para que se possa modifica-lo quando necessário, utilizando
os comandos de edição de dimensionamento, caso contrário isto não será possível.

Exercício 2: Criar os seguintes estilos de texto.
 Estilo Legenda, tipo de fonte Romant e Oblique Angle 15°
 Estilo Matemático, tipo de fonte Symath
 Estilo Cotas, tipo de fonte Arial Narrow
 Estilo Texto, tipo de fonte Arial

5. Criação e modificação de um estilo de dimensionamento

Localização: Barra de menu suspenso Dimensions/Style, no menu Format/Dimensions Style ou na barra de
ferramentas

Quadro Modify Dimension Style – Neste quadro serão realizadas as modificações no estilo
STANDARD, ou outro que tenha sido escolhido através da opção Start With, para que possa ser utilizado no
curso de Desenho de Máquinas Assistido por Computador.
Este quadro possui as seguintes orelhas: Lines, Symbols and Arrows, Text, Fit, Primary Units,
Alternate Units e Tolerances.

5.1. Orelha: Lines - permite configurar as linhas de cota (Dimensions line) e as linhas de chamada
(Extension lines)
Desenho de Máquinas Assistido por Computador 7


 Caixa Dimension Lines: Altera as características da linha de COTA
o Color – Cor da linha, utilizar BYLAYER
o Lineweight – Espessura da linha utilizar BYLAYER
o Linetype – Tipo da linha, utilizar BYLAYER
o Baseline spacing – Distância entre cotas paralelas, utilizar valor 10
o Supress – Suprime a linha de cota à esquerda ou à direita, não marque nada.
 Caixa Extension Lines: Altera as características da linha de CHAMADA
o Color – Cor da linha, utilizar BYLAYER
o Linetype ext line 1 – Tipo da linha, utilizar BYLAYER
o Linetype ext line 2– Tipo da linha, utilizar BYLAYER
o Lineweight – Espessura da linha, utilizar BYLAYER
o Supress – Suprime a linha de cota a esquerda ou a direita, não marque nada.
o Extend Beyond dim Lines – quanto a linha de chamada deve ultrapassar a linha de cota, utilizar
valor 2.
o Offset from origin – quanto a linha de chamada deve ficar afastada do detalhe, utilizar valor 2.
o Fixed lenght extension lines – determina o comprimento das linhas de extensão, não marque
nada.









Desenho de Máquinas Assistido por Computador 8
5.2. Orelha: Symbols and Arrows (símbolos e setas)


 Caixa Arrowheads: Altera as características da SETA
o First, Second e Leader – Selecionar closed filled
o Arrow size: Altera a dimensão da seta, utilizar valor 3
 Caixa Center Marks – Representa uma marca no centro das circunferências, utilizar opção NONE
o Arc lenght symbol – Define como deve ser representado o símbolo de cotagem de arco. Marque
a opção Above Dimension Text
o Radius dimension jog – Define como deve aparecer a linha de cota para raio de grandes arcos.
Digite no interior da janela o valor 90°.

5.3. Orelha: Text – Permite configurar a altura, o estilo e posicionamento do texto nas cotas.


Desenho de Máquinas Assistido por Computador 9
 Caixa Text Apparence: Configura as variáveis dos TEXTOS
o Text style – Permite selecionar um estilo de texto, se este já foi criado através do comando
Format/Text Style. Utilizar Texto
o Text color – Cor do texto, utilizar BYLAYER
o Fill color – Preenche uma área em torno da cota com uma cor. Selecione None.
o Text height – Altura do texto, utilizar valor 3. Só funciona, se o estilo de texto criado no
comando Format/Text e colocado na janela Text style, tiver altura zero.
 Caixa Text Placemente: Especifica a posição do texto em relação à linha de cota.
o Vertical – Controla o posicionamento das cotas verticais. Escolha Above ou Centered.
o Horizontal – Controla o posicionamento das cotas horizontais. Escolha Centered.
o Offset from dim line – Especifica a distância da dimensão para a linha de cota, utilizar valor 1.
 Caixa Text Alignement: Altera o posicionamento das cotas em relação ao desenho
o Horizontal – Posiciona todas as cotas na horizontal
o Aligned with dimension line – Cotas alinhadas com a direção da linha de cota
o ISO Standard – Cotas posicionadas segundo a norma ISO, é parecida com a opção Aligned
with dimension line. Utilizar essa opção

5.4. Orelha: Fit – permite configurar o posicionamento da cota com relação à linha de cota e à linha de
chamada, entre outras, em função do espaço disponível entre as linhas de chamada e permite alterar a
escala das variáveis de dimensionamento.


 Caixa Fit Options: especifica quem deve sair primeiro se as setas ou a dimensão, quando espaço entre
as linhas de chamada for insuficiente, selecione a opção ARROWS (setas).
 Caixa Text Placement: especifica como a cota deve aparecer em relação à linha de cota, quando não é
possível colocá-la entre as linhas de chamada, selecione a opção Beside the dimension line (junto à
linha de cota).
Desenho de Máquinas Assistido por Computador 10
 Caixa Scale for Dimension Features: altera as dimensões de todas as variáveis de um estilo de
dimensionamento ao mesmo tempo (não altera o valor da dimensão “cota”).
o Use Overall Scale of – altera a escala das variáveis de dimensionamento (tamanho das setas,
altura das cotas, distância da linha de chamada para o detalhe, etc.) no espaço do modelo do
estilo de dimensão utilizado. Utilize valor 1, modifique este valor apenas se for se necessário.
Por exemplo, em um desenho com dimensões gráficas muito grande ou muito pequena, em vez
de se modificar o tamanho das seta, a altura da letra, etc., uma a uma, basta alterar o valor desta
escala, ela corrigirá estes valores automaticamente.
o Scale dimensions to layout – altera a escala das variáveis de dimensionamento no espaço do
papel, não altere.
 Caixa Fine Tuning: caixa de ajuste fino
o Place text manually – se ativado, permite ajustar manualmente o posicionamento da cota em
relação a linha de cota e a linha de chamada durante a cotagem. Fica a critério do desenhista.
o Draw dim line between ext line .- desenha a linha de cota entre as linha de extensão, mesmo
quando a cota estiver fora. Ativar esta opção.

5.5. Orelha: Primary units - Permite configurar a forma de apresentação das unidades das cotas de
dimensão e de ângulo.


 Caixa Linear Dimensions:
o Unit format: modifica a apresentação das cotas, se na forma decimal, fracionária, etc. Selecione
a opção Decimal.
o Precision: determina quantas casas decimais deseja na dimensão após a vírgula. Não deve ser
mais de (3) três, no desenho técnico mecânico.
o Decimal separador: especifica se a separação será por ponto ou por vírgula. Selecione a opção
Comma.
Desenho de Máquinas Assistido por Computador 11
o Prefix e Sufix – permite colocar comentários antes ou após as cotas, por exemplo, o símbolo
do metro, de quilômetro, polegada, etc.
o Caixa Measuremente Scale: altera o valor da cota.
o Scale factor: Este comando é bastante útil quando, por exemplo, se amplia um desenho
utilizando o comando Modify/scale, neste caso as dimensões gráficas do desenho são alteradas,
o que provocará problemas na hora da cotagem. Para corrigir este efeito,deve-se digitar nesta
janela uma escala inversa daquela utilizada no Modify/scale. Por exemplo: se o desenho foi
ampliado de 5:1, deve-se colocar na janela Scale factor da caixa Linear
Dimensions/Measuremente Scale, uma escala inversa, ou seja 1:5, isto fará com que todas as
cotas do desenho sejam divididas por 5. Na etapa atual digite ou verifique se o valor
apresentado é a unidade (1).
 Caixa Angular Dimensions: configura a forma de apresentação dos ângulos.
o Units format: permite modificar a forma de apresentação dos ângulos, se em graus decimais,
graus minutos e segundos, radianos ou em graus. Selecione a opção Decimal Degrees.
o Precision: indicar na janela o número de casas decimais que a medida do ângulo deve
apresentar, selecione (2).

5.6. Orelha: Alternat Units - Após ativar esta orelha, marque a janela Display alternat units


 Caixa Alternate Units: permite colocar unidades de dimensionamentos alternativas.
o Units format: controla a forma de apresentação da cota alternativa, tipo fracional, decimal,
Windows Desktop, etc. Como exemplo selecione nesta janela a opção Fractional, na janela
Precision selecione a opção 1/32, para que a unidade alternativa seja múltipla por este valor.
Na janela Multiplier for all units, digite 0.039370078740157, que é o valor de 1/25.4, para que
a unidade alternativa transforme a unidade em milímetros da cota principal para polegadas. Na
janela suffix digite “, que é o símbolo da polegada.
Desenho de Máquinas Assistido por Computador 12
o Placement: controla se a unidade alternativa virá após a cota principal ou abaixo. Selecione a
opção After primary value. Após concluir este exemplo desative a janela Display alternat units.

5.7. Orelha: Tolerance - permite indicar tolerância dimensional nas cotas.

 Caixa: Tolerance Format:
o Method nesta caixa deve-se selecionar a forma de apresentação da tolerância. Indicar se a
tolerância deve ser representada na forma de: afastamentos (Deviation), limites (Limts), ou na
forma simétrica (Symmetrical), evitar esta última. Existe ainda uma opção denominada Basic,
mas ela é para ser utilizada na cotagem de Tolerância Geométrica de Posição.
o Precision: selecionar o número de casas decimais da tolerância.
o Upper value: digitar nesta janela o afastamento superior da tolerância, se for negativo colocar
o sinal Lower value: digitar nesta janela o afastamento inferior da tolerância, colocar o sinal
negativo se o afastamento inferior for positivo.
o Scaling for Hight: controla a altura dos afastamentos, de forma a que estes não ultrapassem a
altura da cota, especifique o valor 0.5 nesta janela.
o Vertical position: selecione a opção Midle, para que a cota fique no centro dos afastamentos.

OBS: como na disciplina Desenho de Máquinas Assistido por Computador não será visto o assunto Tolerância
Dimensional, após concluir estas alterações na orelha Tolerance, selecione na janela Method, a opção None,
para que o estilo de cotagem criado não coloque tolerância. No caso de existir a necessidade de colocar
tolerância em algumas cotas de um desenho, a melhor opção é criar um estilo de cotagem só para isto.

Após estas modificações o estilo de dimensionamento está criado, pressione o botão OK e em seguida
o botão CLOSE. Salve o desenho com o nome de Desenho 1 em sua pasta e/ou pendrive.

6. Criando um arquivo TEMPLATE (arquivo modelo) – é um arquivo com extensão dwt.
Desenho de Máquinas Assistido por Computador 13
Para que não se tenha que configurar o AUTOCAD todas as vezes que um novo desenho é iniciado,
deve-se criar um arquivo Template, desta forma todas as configurações tais como: estilo de dimensão, de
texto, limites, units, camadas, etc., já estarão disponíveis, todas as vezes que se iniciar um novo desenho. É
recomendável que uma vez criado o arquivo, o aluno faça uma cópia para si em pen drive, para utiliza-lo em
outro computador.
Criando um arquivo modelo:
1 – Abra o arquivo Desenho 1, em que foram feitas as modificações vistas anteriormente.
2 – Apague todo e qualquer desenho, texto ou outra entidade qualquer que se encontre neste desenho, utilize
a opção Erase e All.
3 – Abra o menu File da barra de menu suspenso
4 – Selecione a opção Save as
5 – No quadro que aparece na tela, selecione na janela Files of Type a opção AutoCad Drawing Template
(*.dwt)
6 – Procure sua pasta na rede utilizando a janela Save in, (em seu computador pessoal, salve no diretório
Template do Autocad) ou no pendrive.
7 – Na janela File Name, dê um nome para o arquivo modelo, por exemplo Padrão Mecânico
8 – Pressione o botão Save. Aparece um novo quadro, com uma janela onde se deve descrever (digitando) as
características do arquivo criado, por exemplo: dimensões em milímetro, Limites A3, Texto Romam, etc.
9 – Em Measuremente, selecione a opção Metric.
10 – Pressione o botão OK. Está criado o arquivo modelo

7. Digitando textos

Localização: Barra de menu suspenso DRAW/TEXT/Multiline Text ou Single Line Text, ou TEXT na barra de
comando ou ainda selecionando o botão na barra de ferramenta de desenho.

 Single line text: aciona o comando Dtext, composto apenas por uma linha, com interação dinâmica;
 Multiline text: aciona o comando Mtext, composto por várias linhas, através de uma caixa de diálogo,
onde o texto pode ser configurado.

7.1. Digitando textos com a opção Dtext ou Draw/Single line text.
Estas opções são idênticas, ao digitar Dtext na barra ou ativar o comando Draw/Single line text, aparece
na barra de comando uma frase solicitando um ponto na tela para o início da digitação do texto: Specify start
point of text or [Justify/Style], pode-se neste momento alterar o estilo e/ou Justificar o texto, para isto basta
digitar a letra S de (Style), teclar Enter, e digitar o nome do estilo desejado, desde que o estilo de texto tenha
sido criando anteriormente, ou digitar J (de Justificado) e selecionar uma das opções de justificação de textos.
Tecle Enter para seguir em frente. Em seguida deve-se fornecer a altura do texto:
 Specify height <0.20>, digite um valor ou aceite o indicado e tecle Enter, por último deve-se fornecer
o ângulo de inclinação do texto Specify rotation angle of text <0>. Após concluir estes procedimentos
e teclar Enter, aparece a frase: Enter Text:, na barra de comando. Deve-se então começar a digitar o
Desenho de Máquinas Assistido por Computador 14
texto. Cada vez que pressionar a tecla Enter, o texto mudará de linha. Para encerrar a digitação
pressione a tecla Enter duas vezes seguida.
Obs: Se foi especificado uma altura ou um ângulo para o estilo de texto quando este foi criado, as linhas de
comando Specify height e Specify rotation angle of text, não aparecem, quando da digitação do textos
utilizando esta opção.

7.2. Digitando textos com a opção Draw/Multiline text, botão ou digitando T na barra de
comando.
Após ser acionado uma destas opções, é solicitado um ponto na tela para criar uma janela: Specify first
point. Após a seleção do ponto, aparece as seguintes opções na barra de comando: Specify opposite corner or
[Height/Justify/Line spacing/Rotation/Style/Widht]. Pode-se selecionar o ponto seguinte da janela e então será
aberto o quadro Text Formating, onde pode-se escrever, e modificar o texto ou, pode-se antes selecionar uma
das opções entre colchetes:
 Height - digite H e tecle Enter, define a altura da letra;
 Justify - digite J apresenta diversos tipos de texto justificado, aparece na barra de comando as seguintes
opções: Enter Justification[TL/TC/TR/ML/MC/MR/BL/BC/BR], onde T=topo, M=médio, B=fundo,
L=esquerdo, R=direito e C=centro, de maneira que a opção TC, escreveráo texto na parte superior da
janela (topo) e centralizado (centro);
 Line spacing - digite L e tecle Enter, define a distância entre as linhas de texto;
 Rotation - digite R e tecle Enter, define o ângulo no qual o texto será escrito em relação ao eixo X;
 Style - digite S e tecle Enter, define qual o estilo de texto será utilizado;
 Widht - digite W e tecle Enter, define a largura da letra.
Na caixa Text Formatting, existem os mesmos comandos explicados anteriormente (Hight, Style, etc.),
com exceção de Line spacing e Rotate, mas apresenta um botão para a introdução de símbolos , um botão com
uma série de ferramentas do Windows e algumas outras opções.

Obs: Caracteres especiais:
%%o: coloca uma linha sobre o texto
%%u: coloca uma linha sob o texto
%%d: coloca o símbolo de graus [°]
%%c: coloca o símbolo de diâmetro [Φ]
%%%: coloca o símbolo de percentagem [%]
%%p: coloca o símbolo de mais ou memos [±]

Exercício 3:
Crie os quadros para o formato A4(a) e A3(b) e salve como formato A4.dwg e formato A3.dwg

Formato Dimensões (mm) Margem (mm) Orelha (mm)
A4 210 x 297 7 25
A3 297 x 420 7 25

Desenho de Máquinas Assistido por Computador 15

(a) (b)



Exercício 4:
Criar a legenda, nas dimensões especificadas a ser utilizada na disciplina de DMAC, com as definições do
layers e estilo de texto já criado.





Bibliografia:
Vale,Frederico. Desenho de Máquinas - Apostilha de CAD 2010/02.
Venditti, Marcus. Desenho Técnico sem Prancheta com AutoCAD 2008. Visual books, 2ª edição.
Onstott, Scott. AutoCAD 2012 e AutoCAD LT 2012 Essencial – Guia de Treinamento Oficial. Ed Bookman,
2011
50
10
10
10
10
10
50 128
178
Tamanho 10mm
Tamanho 5mm
Tamanho 2.5mm Tamanho 3.5mm
40 40 40 58
