Topografia – Revisão (AV1)
Prof. Diego A. Custódio, Eng. MSc.

1- Foi realizado um levantamento topográfico por caminhamento no sentido horário, com os seguintes
dados:
▪ Tolerância Angular
nTa '2=
 ; Tolerância Linear: 1:5000
▪ Coordenadas do vértice 1 (17,432 m; 15,324 m)
▪ Az12 = 42º16’28”

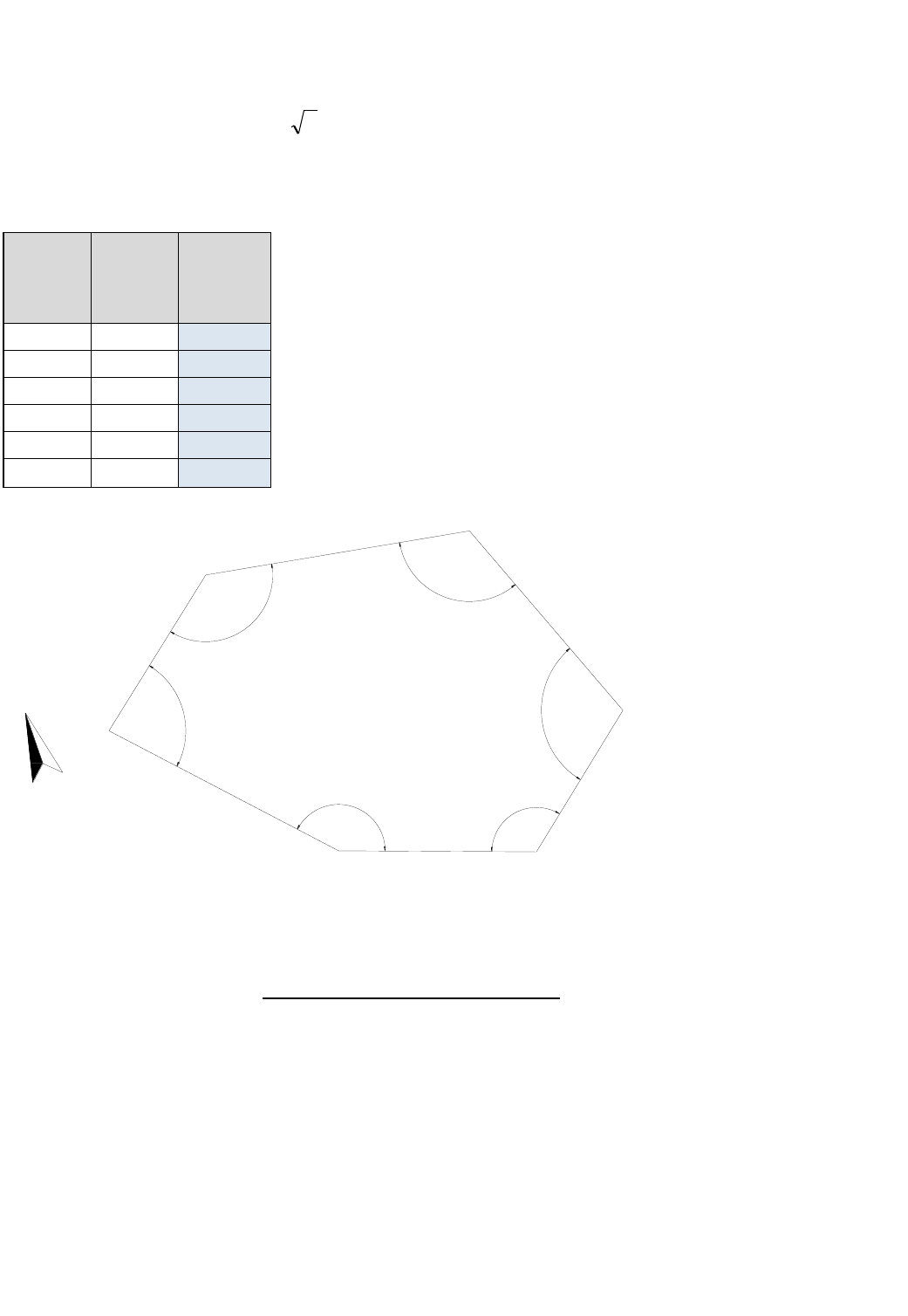

▪ A seguir apresenta-se o croqui e a caderneta de campo com os dados:

N
1
2
3
4
56
85°53'37"
131
°17'
54"
120°55'24"
108°11'01"
121
°03'
36"152°37'56"

Pede-se:
a) Erro de fechamento angular e comparação com a tolerância. (0,5)
b) Distribuir o erro angular igualmente para todos os ângulos e apresentar os ângulos horizontais
corrigidos na planilha. (1,0)
c) Calcular os azimutes de todos os alinhamentos. (1,0)
d) Calcular as coordenadas provisórias. (1,0)
e) Calcular o erro linear e verificar em relação a tolerância dada. (0,5)
f) Calcular as coordenadas corrigidas e apresentar os valores com precisão de centímetros. (1,0)




Ponto Direção DH (m)
1 1-2 654,520
2 2-3 951,790
3 3-4 841,910
4 4-5 592,030
5 5-6 704,180
6 6-1 922,000










Ponto Direção Ângulo Horizontal DH (m)
Correção
Angular
Âng. Hor,
Corrigido
Azimutes
Coordenadas Provisórias Coordenadas Finais
X Y X Y
