1) Desenhe um circuito de comando e de potência para acionar um motor de indução trifásica, ligado em 220V, de forma que o operador tenha que realizar as duas mãos para acionar o comando, este comando é sem “selo”, onde o operador irá realizar apenas a função de ” pulso” de uma esteira.
2) Desenhe o circuito de comando e de potência para um motor de indução trifásica de forma que o operador possa realizar o ligamento por dois pontos diferentes, insira também o relé de sobrecarga.
3) Desenhe um circuito de comando para dois motores de forma que o primeiro pode ser ligado de forma independente e o segundo pode ser ligado apenas se o primeiro estiver em funcionamento, mas pode se manter ligado mesmo quando se desliga o primeiro motor
4) Desenhe um circuito de comando para dois motores de forma que,  para acionar o motor 2 o motor 1 deve estar em funcionamento, e um botão de desliga os dois motores ao mesmo tempo.

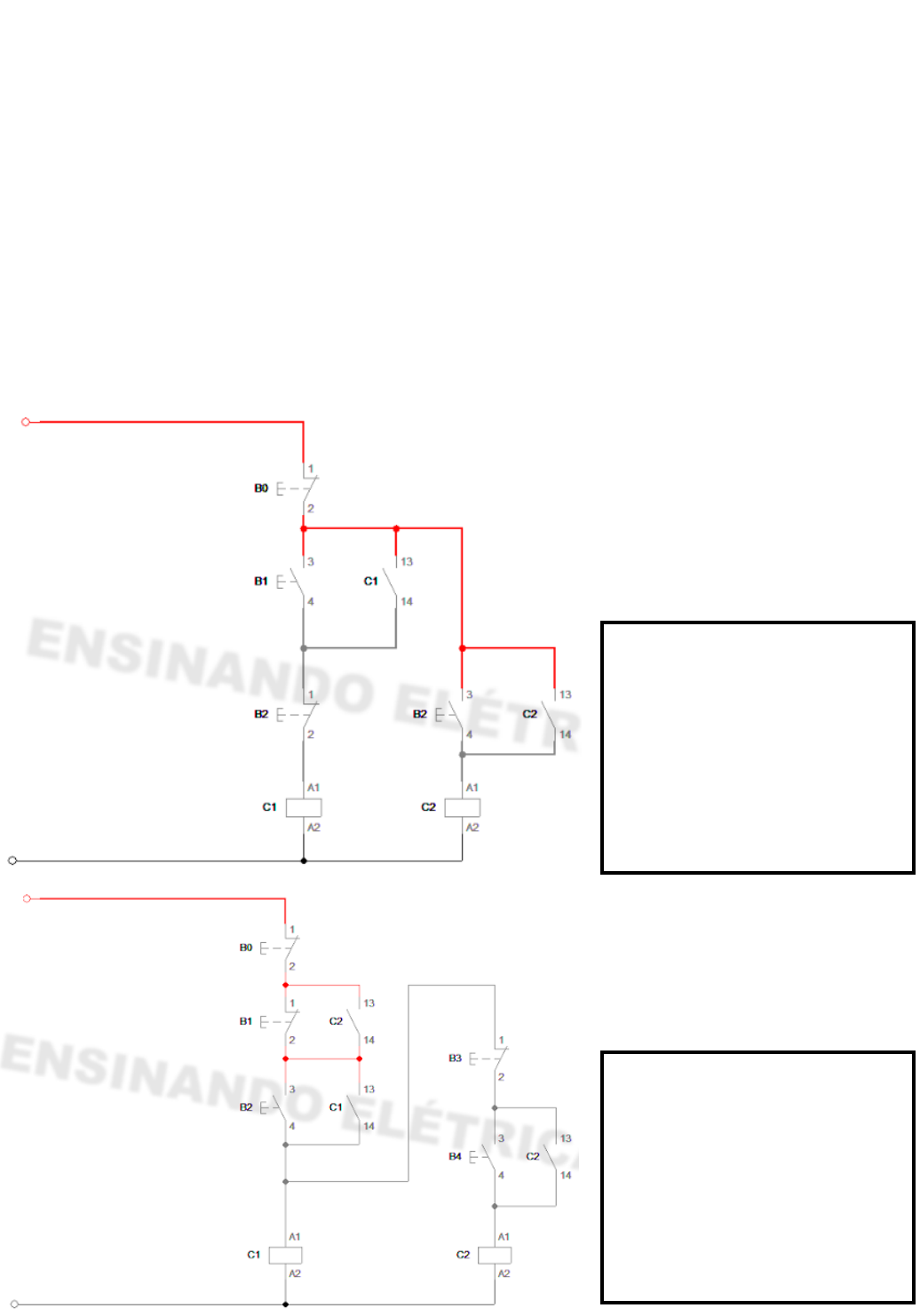

5) No circuito mostrado abaixo, existem quantas botoeiras de desligamento? Existe alguma situação onde os contatores C1 e C2 possam estar ligados simultaneamente? Se sim, explique.
6) No diagrama do esquema abaixo, identifique em quais condições os contatores C1 e C2 podem estar funcionando sozinhos ou simultaneamente.
