26/10/2019
1
Exercício

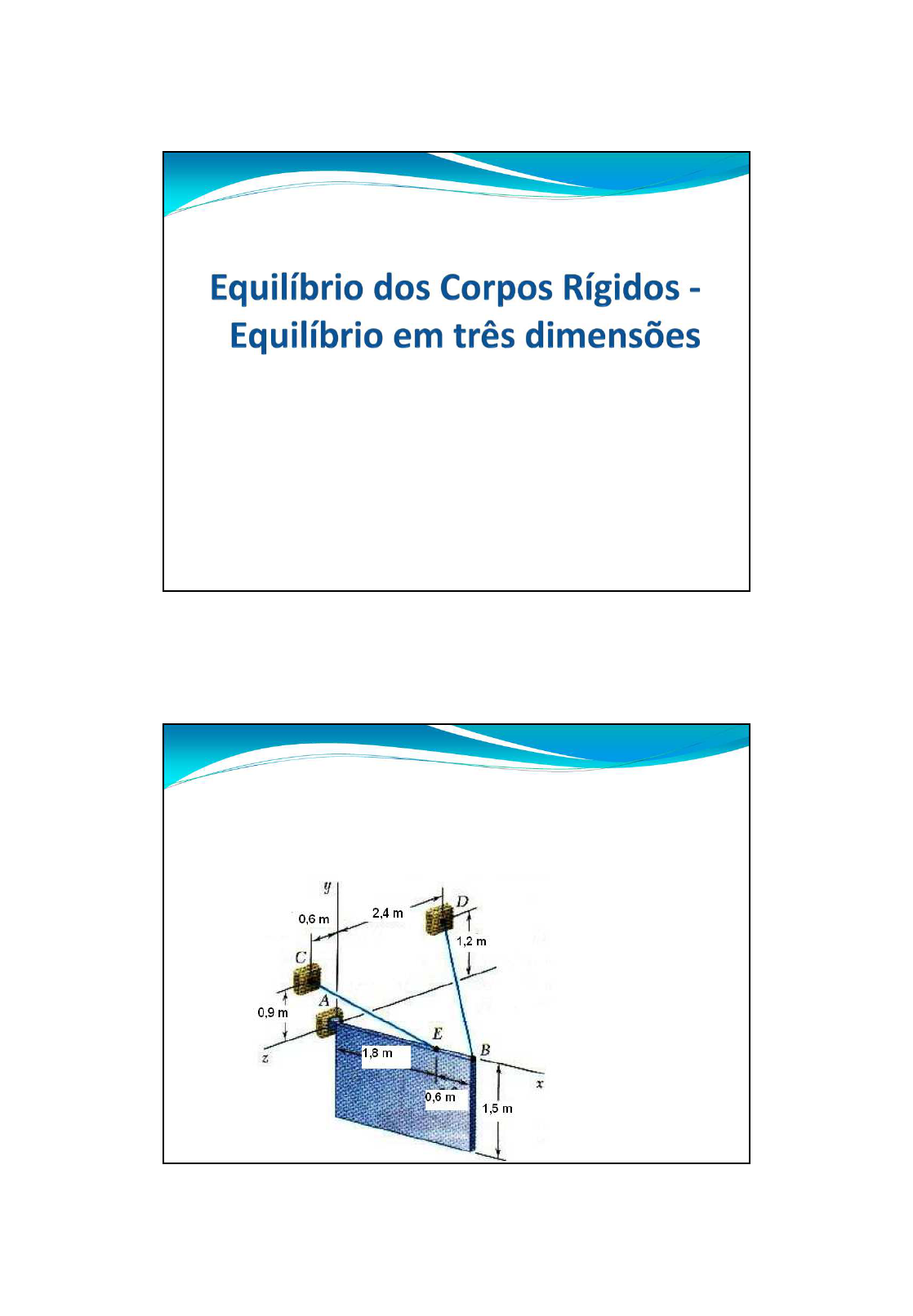

� Uma placa de 1,5 x 2,4 m de massa específica uniforme pesa 1215 N
e é sustentada por uma rótula em A e por dois cabos. Determine a
tração em cada cabo e a reação em A.
1
2
26/10/2019
2
Exercício
� A haste dobrada ABDE é sustentada por rótulas em A e E e pelo
cabo DF. Se uma carga de 600 N é aplicada em C, determine a
tração no cabo.
Exercícios de fixação
3
4
26/10/2019
3
Exercício
� 1-Uma força excêntrica de compressão P igual a 250 kN é aplicada
no ponto A da coluna A. Substitua P por um sistema força-binário
em G:
Exercício
� 2- Determine a resultante das cargas e a distância de sua linha de
ação ao ponto A para as vigas e os carregamentos a seguir:
5
6
26/10/2019
4
Exercício
� 3- Uma laje de concreto de 5 m de raio suporta quatro colunas
igualmente espaçadas, cada uma distante 4 metros do centro da
laje. Determine o módulo e o ponto de aplicação da resultante das
quatro cargas:
Exercício
� 4-A haste AC é sustentada por uma rótula em C e pelos cabos AD
e AE. Determine a tração nos cabos.
7
8
