Exercício: CCE1857_EX_A1__V3 30/10/2019
Aluno(a): ANDRE 2019.2 - F
Disciplina: CCE1857 - EXPRESSÃO GRÁFICA


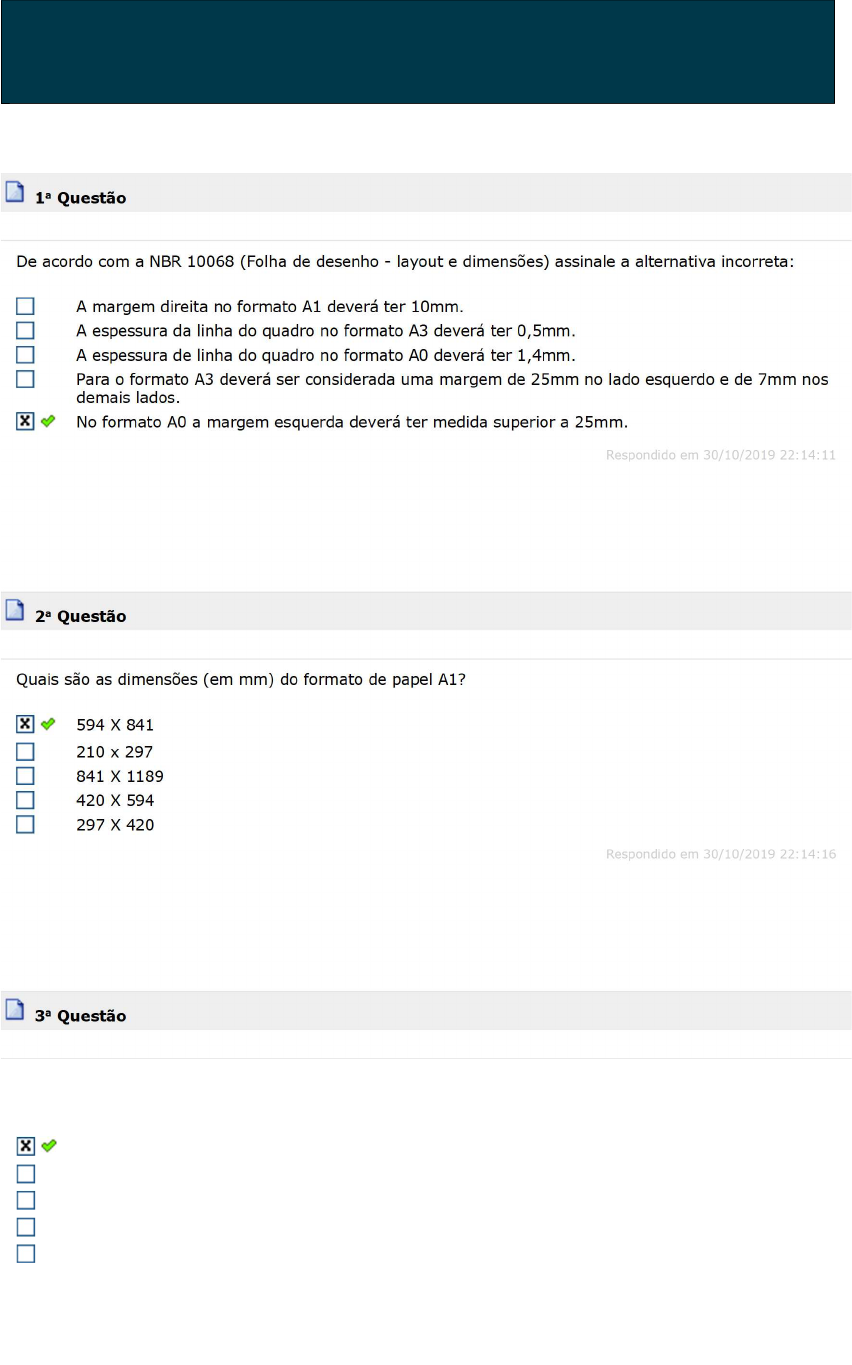

 1a Questão

De acordo com a NBR 10068 (Folha de desenho - layout e dimensões) assinale a alternativa incorreta:


A margem direita no formato A1 deverá ter 10mm.

A espessura da linha do quadro no formato A3 deverá ter 0,5mm.

A espessura de linha do quadro no formato A0 deverá ter 1,4mm.

Para o formato A3 deverá ser considerada uma margem de 25mm no lado esquerdo e de 7mm nos
demais lados.
 No formato A0 a margem esquerda deverá ter medida superior a 25mm.
Respondido em 30/10/2019 22:14:11



 2a Questão

Quais são as dimensões (em mm) do formato de papel A1?

 594 X 841

210 x 297

841 X 1189

420 X 594

297 X 420
Respondido em 30/10/2019 22:14:16



 3a Questão

A linha traço e ponto fina (estreita) e grossa (larga) nas extremidadas e mudanças de direção, e a
linha contínua grossa (larga) são usadas, respectivamente, na representação de

 planos de corte e contornos visíveis.

posição limite de peças móveis e contornos não visíveis.

posição limite de peças móveis e contornos visíveis.

posição limite de peças móveis e contornos de peças adjacentes.

planos de corte e contornos não visíveis.
Respondido em 30/10/2019 22:14:21


Explicação:
A linha traço e ponto fina, e grossa nas extremidades e mudança de direção, é usada em planos de
corte. Já a linha contínua grossa é usada para contornos e arestas visíveis.


 4a Questão

Com base na norma NBR 8403, que trata da aplicação de linhas em desenhos, tipos de linhas e
largura de linhas, assinale a opção correta.


A linha traço e ponto largo é usada para indicar linhas auxiliares.

A linha traço e dois pontos estreita é usada para indicar linhas de simetria.

A linha contínua estreita, a mão livre, é utilizada apenas em desenhos preliminares e não é
prevista em norma.
 A linha tracejada larga e a linha tracejada estreita são utilizadas para indicar contornos e
arestas não visíveis.

A linha contínua larga é utilizada para indicar hachuras.
Respondido em 30/10/2019 22:14:27


Explicação:
A linha traço e dois pontos estreita é utilizada em linhas de centro, de simetria e trajetórias de peças
móveis; a linha contínua estreita é usada como limites de vistas ou cortes parciais ou interrompidos;
a linha traço e ponto larga é para linhas ou superfícies com indicações especiais; por fim, a linha
contínua larga éusada em contornos e arestas visíveis.


 5a Questão

Linhas de eixo são aquelas que localizam o lugar geométrico de figuras como um cilíndro, assim
como linhas de centro são aquelas que se cruzam no centro de círculos e/ou circunferências. Assinale
a opção que indica o tipo de linha que deve ser utilizada na representação gráfica desse tipo de linha,
segundo a NBR 8403:1984 (Aplicação de linhas em desenhos - Tipos de linhas - Larguras das linhas).

 Linha traço e ponto.

Linha pontilhada.

Linha contínua.

Linha traço e dois pontos.

Linha tracejada.
Respondido em 30/10/2019 22:14:35


Explicação:
Segundo a NBR 8403:1984, somente a linha traço e ponto (estreita) deve ser utilizada para a
representação de linhas de eixo e linhas de centro.


 6a Questão

Com base na norma NBR 8403:1984 (Aplicação das linhas em desenhos - Tipos de linhas - Larguras
das linhas) as linhas compostas por traços intercalados com dois pontos indicam que estas são:


linhas de hachuras.

linhas de eixo.
 linhas de arestas e contornos situados antes do plano de corte.

linhas de chamada de cotas.

linhas de arestas e contornos não visíveis.
Respondido em 30/10/2019 22:14:41


Explicação:
Linhas traço e dois pontos podem ser utilizadas para representar linhas situadas antes do plano de
corte, contornos de peças adjacentes, posição limite de peças móveis e a posição de centróides de
figuras planas.


 7a Questão

Quando em um desenho técnico uma linha tracejada sobrepõe uma linha cheia devemos representar este
resultado com que tipo de linha?

 Continua

nenhuma das respostas acima

Tracejada

Traço e ponto

Pontilhada
Respondido em 30/10/2019 22:14:44



 8a Questão

Acerca dos tipos e larguras de linhas no desenho técnico, assinale a opção correta:


A linha tracejada marca linhas auxiliares, linhas de cota, linhas de chamadas e hachuras; e a linha
contínua estreita define superfícies com indicação especial.
 A linha contínua larga define contornos e arestas visíveis; e as linhas traço e ponto estreita marca
linhas de centro e linhas de simetria.

A linha traço e ponto estreita define contornos e arestas visíveis; a linha traço dois pontos estreita
marca linhas de centro, eixos de simetria e trajetórias.

A linha contínua estreita define contornos e arestas não visíveis; e a linha traço dois pontos estreita
marca planos de cortes

A linha tracejada larga define contornos e arestas invisíveis; e as linhas contínuas estreitas marcam
linhas de centro e linhas de simetria.
