CURSO DE ENGENHARIA DE TELECOMUNICAÇÕES


 Disciplina: Eletrônica (Laboratório) - Turma: ______ - Data: ___/___/___


 Alunos: ________________________________
 ________________________________
 ________________________________



 Prática 05: TRANSISTOR DE JUNÇÃO BIPOLAR (BJT)


 Objetivos

 Determinação dos terminais e do tipo do transistor BJT. Medição de seu ganho
intrínseco (beta “β” ou hFE).

 Introdução teórica

 O transistor BJT é um semicondutor de Silício formado por duas junções PN, por
isso é chamado de BIPOLAR.
 Possui três terminais: Base (B), Coletor (C) e Emissor (E).
 Pode ser de dois tipos: NPN e PNP.

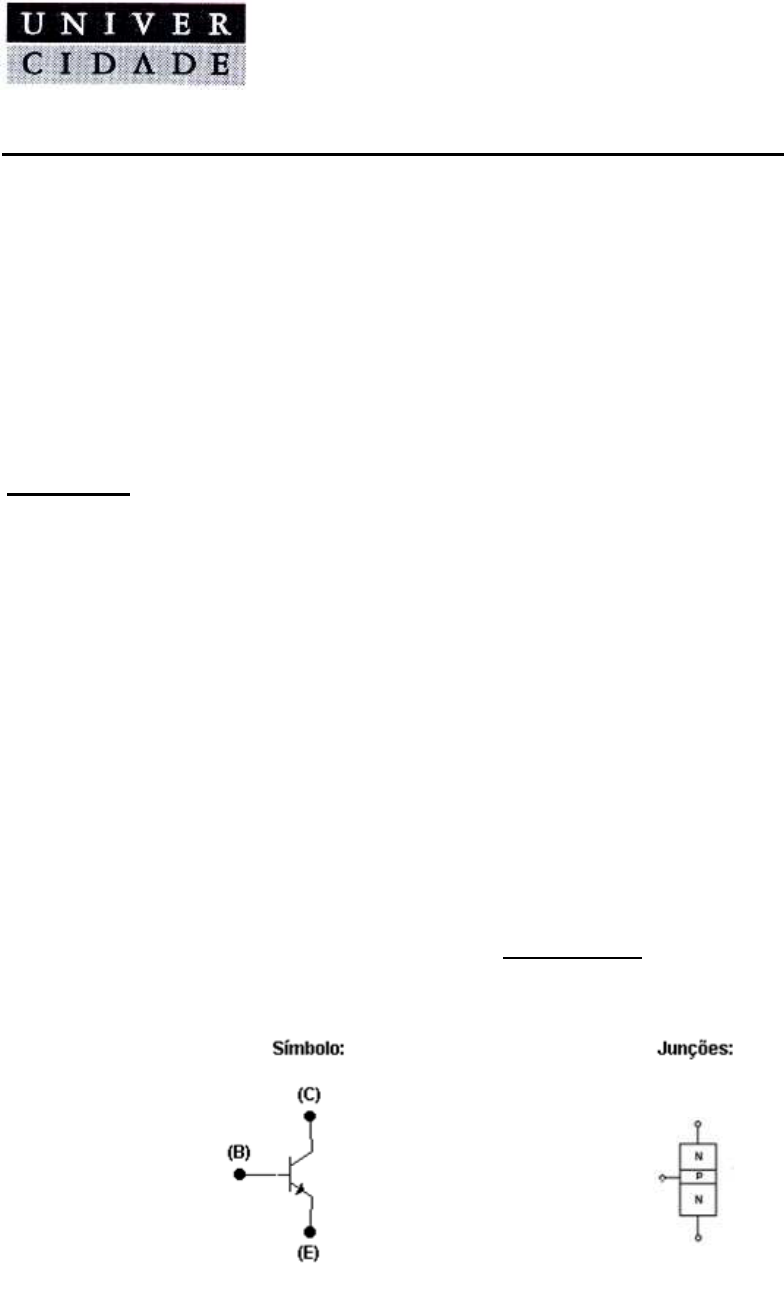

 A seguir o símbolo e as junções internas do transistor NPN:












(E)
(B)
(C)




 Vejamos agora o símbolo e as junções internas do transistor PNP:














 Podemos identificar a pinagem e o tipo de qualquer Transistor Bipolar e ainda se está
em bom estado de funcionamento, para o teste estático, utilizando o Multímetro Digital na
escala de Teste de Semicondutor ( ), ou o Multímetro Analógico (de ponteira) na
escala ôhmica (Ω) mais baixa.
 Procedimento para identificação da pinagem e do tipo de Transistor Bipolar:
 1º) Desenhar o componente, numerando os seus terminais: 1, 2 e 3;
 2º) Fazer uma tabela com as combinações possíveis para esses terminais, como a
tabela a seguir:
 Obs.: No caso da utilização da Escala do Semicondutor ( ), o multímetro
mostrará o valor de tensão (Volt ou mV) da junção medida.

V1 2 = _______ V2 1 = _______ V3 1 = _______
V1 3 = _______ V2 3 = _______ V3 2 = _______

 3º) Efetuar as medições para a tabela anterior, observando que a primeira referência
do terminal a ser medido deverá receber a ponteira positiva (cor vermelha) do Multímetro
Digital.
 Obs.: Utilizando o Multímetro Analógico, a primeira referência de medição deverá
 receber a ponteira negativa (cor preta), devido a ligação interna com a
bateria.

 4º) Analisar as medições anotadas na tabela da seguinte forma:
a) O terminal comum às duas medições baixas é a BASE;
b) A junção de menor valor medido é BASE/COLETOR;
c) O EMISSOR é o terminal presente na outra medição baixa;
d) Se a BASE recebeu a Ponteira Positiva nas duas medições baixas, o
Transistor Bipolar é do tipo NPN;

(B)
(E)
(C)


e) Se a BASE tiver recebido a Ponteira Negativa nas duas medições baixas, o
 Transistor Bipolar é do tipo PNP;
 O beta (β ou hFE) do Transistor Bipolar é o ganho intrínseco de corrente do transistor.

 Pode-se medir o “β” (hFE) do Transistor Bipolar da seguinte forma:
 1º) Posicionar a chave seletora do Multímetro digital em NPN/PNP ou hFE;
 2º) Encaixar os terminais do transistor nos respectivos bornes de contato do multi
metro: “E”, “B” e “C”.
 Obs(1); O “β” é adimensional (não tem unidade de medida);
 Obs(2): O “β” tem valor entre 100 e 500.

 Material utilizado

 Transistor: BC 548 (um) e BC 557 (um);
 Matriz de contatos (Protoboard) (um).


 Instrumentos utilizados

 Multímetro digital (um) e/ou Multímetro Analógico (um).


 Parte Prática

1) Desenhar os seguintes transistores bipolares, numerando seus terminais:

a) BC 548 b) BC 557


 2) Fazer uma tabela para cada transistor, com as possíveis combinações para seus
 terminais, medir e anotar os valores medidos respectivamente:

 a)



 b)



3) Analisando as medições das tabelas, responda para cada transistor, respectiva
respectivamente:

o Qual é o terminal da BASE?
a) _________________________ b) _________________________



o Qual é o terminal do COLETOR?
 a) _________________________ b) _________________________


o Qual é o terminal do EMISSOR?
 a) _________________________ b) _________________________

o Qual é o tipo do Transistor Bipolar?
 a) _________________________ b) _________________________

4) Medir e anotar o valor de “β” (hFE), respectivamente:

a) _________________________ b) _________________________


5) O(s) transistor(s) está(ão) bom(ns) ou ruim(s)? Por quê?
